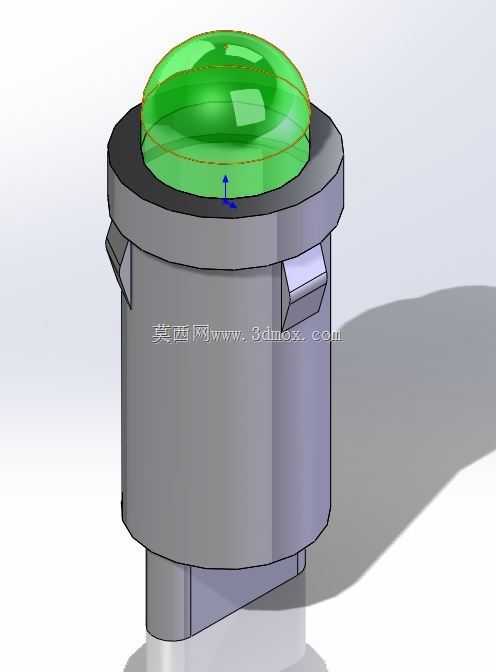

斯隆240系列面板安装式带阻LED指示灯

　　在工业控制机柜、测试仪器面板、小型机电设备的操作面布局中，状态指示器件是人机交互链路里最基础也最容易被忽略的细节，很多结构工程师在做面板开孔布局时，往往只关注主操作元件的安装公差，忽略指示灯的安装深度、引脚干涉、配套限流元件的布置空间，最后装配阶段才发现指示灯尾部和柜内走线槽、安装梁碰接，或是需要额外在面板背面焊接限流电阻，增加装配工序的复杂度。这款斯隆240系列的面板安装LED，就是针对这类场景做的集成化设计，直接把限流电阻整合在灯体内部，选型时只需要匹配对应供电电压，不需要额外在外电路串接电阻，能大幅简化面板背面的布线工作量，减少虚焊、电阻脱落带来的指示失效故障。

　　从安装适配性来看，这款器件采用标准1/4英寸的面板开孔尺寸，也就是行业内常用的6.35mm安装孔径，这个尺寸是早年进口工业设备面板指示灯的通用规格，现在很多国产测控设备、配电单元的面板开孔也沿用这个尺寸，做旧设备改造替换的时候不需要重新扩孔或者补孔，直接就能卡装固定。灯体的固定结构采用两侧弹性卡爪设计，不需要额外配螺母锁紧，从面板正面推入开孔后，卡爪会自动卡在面板背面，适配1到3mm厚度的常见面板材质，不管是冷轧钢板喷塑面板、ABS工程塑料面板还是薄铝板面板，都能可靠固定，不会因为设备运行的振动出现松脱移位。灯体的轴向安装深度控制得非常紧凑，尾部引脚的伸出长度不到10mm，在布局密度高的薄型面板设备里，不会和背面的PCB板、扁平排线产生空间干涉，做三维布局的时候不需要给指示灯预留过多的尾部避让空间，能有效压缩设备的整体厚度尺寸。

　　从功能配置上，这个系列的LED分三种常规发光颜色，分别对应不同的工作电压等级，绿色款适配常用的24V直流控制回路，红色款适配交流220V或者直流12V的常见供电场景，黄色款多用于故障预警、待机状态的指示场景，选型时可以直接根据设备的控制回路电压选对应型号，不需要额外计算限流电阻的阻值和功率，也不用考虑电阻的安装固定方式，灯体内部的电阻已经做了绝缘封装，和金属外壳之间有足够的绝缘间隙，满足低压电控设备的绝缘耐压要求。灯头的发光面采用半球形的聚光透镜，不是平面散射的结构，发光角度经过优化，在操作人员正常站立操作的视角范围内，都能清晰识别灯的亮灭状态，不会因为侧面观察出现亮度衰减看不清的情况，透镜和灯体基座之间做了密封贴合，面板正面的防护等级能达到IP65左右，日常车间里的灰尘、少量溅水都不会渗入灯体内部，适合在普通工业车间的设备上使用，不需要额外加防水护套。

　　做三维建模的时候，这个零件的细节还原需要注意几个公差配合的关键点：首先是安装卡爪的弹性变形量，建模时卡爪的外伸尺寸要比1/4英寸的开孔直径大0.3到0.5mm，模拟实际装配时的过盈卡紧状态，同时要预留卡爪向内变形的让位空间，不能把卡爪和灯体主体做成完全刚性的一体结构，不然做装配干涉检查的时候会出现误报。然后是灯头透镜的弧度，半球形透镜的曲率要和实际产品一致，做渲染的时候才能正确模拟光线的折射效果，给客户做方案演示的时候能更真实地呈现设备面板的最终效果。还有尾部的引脚位置，两个引脚的中心距要符合行业通用的2.54mm间距标准，方便和PCB板上的接插件直接对接，或者配标准的冷压端子接线，建模时引脚的长度不要做的过长，不然在装配体里会和其他零件出现不必要的干涉提示。

　　在实际设备布局应用中，这类集成电阻的面板指示灯相比传统的分体式指示灯加外接电阻的方案，能减少60%以上的装配接线时间，同时因为减少了外接的焊点和元件，整个指示回路的故障点也相应减少，设备的长期运行可靠性更高。很多做小型台式测试设备、便携检测仪器的结构工程师，在选型时更倾向于这类集成化的指示元件，一方面是安装方便，不需要在面板背面预留电阻的安装位置，另一方面是零件的标准化程度高，供应链稳定，不会因为个别元件缺货影响整台设备的生产进度。在做面板的排布设计时，这类指示灯的中心距建议保持在15mm以上，避免相邻灯的光线互相串扰，影响状态识别，同时和旁边的按钮、开关的操作边缘保持至少10mm的距离，防止操作按钮的时候误碰指示灯，或是遮挡视线。灯体的金属基座做了哑光镀镍处理，不会产生明显的反光，在车间照明环境下不会因为反光导致操作人员看不清灯的状态，细节设计非常贴合工业现场的实际使用需求。
