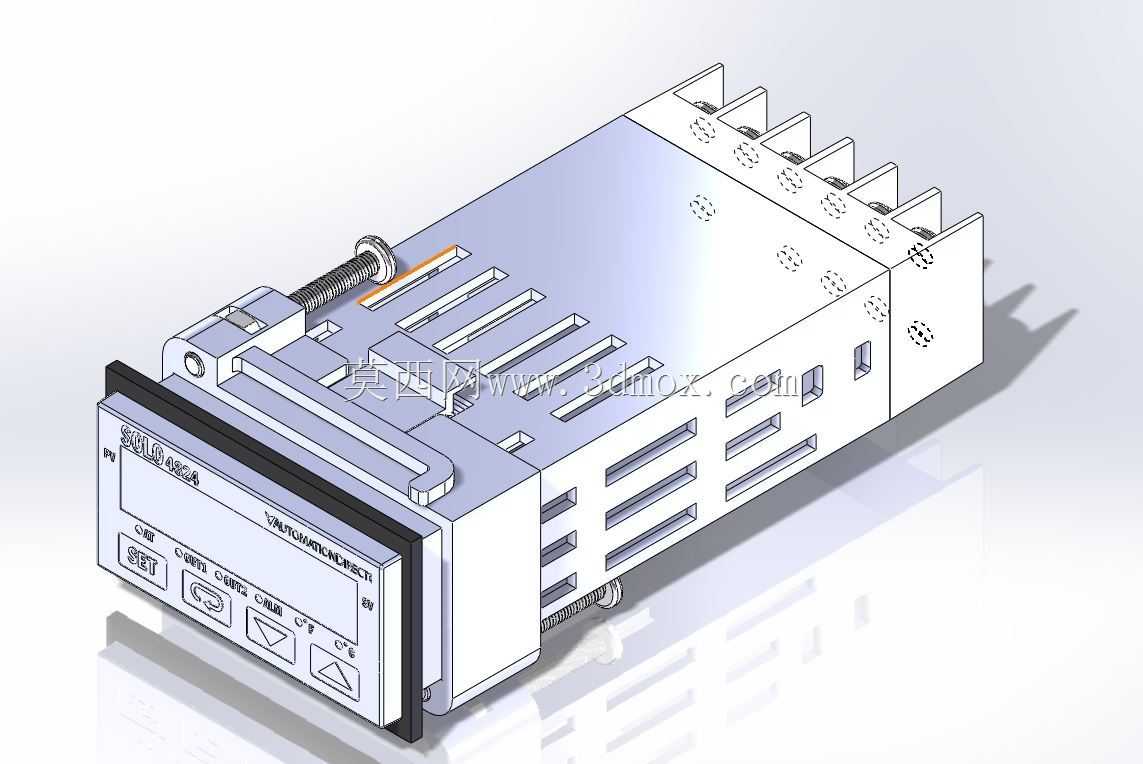

1/32DIN导轨安装式温度控制器结构设计

　　在工业自动化温控回路搭建、小型电控柜内部器件排布、实验台温控模块集成这类场景里，1/32DIN规格的温度控制器是占比极高的核心测控部件，这类器件的安装适配性、结构可靠性直接影响整套温控系统的后期维护效率与运行稳定性。本次呈现的这款温度控制器结构，完全遵循1/32DIN的面板安装尺寸规范做全细节还原，建模过程中没有直接套用通用器件的简化模型，而是结合二维安装图纸的尺寸标注，配合实物手动测量的校验数据完成所有结构的搭建，确保模型和实际量产器件的安装边界、外形轮廓完全匹配，能直接用于电控柜的排布仿真、安装干涉检查工作。

　　从实际使用场景来看，这类温控器主要嵌入安装在电控柜的面板开孔位置，前端操作面露出柜体外，供操作人员完成参数设定、温度数值读取、运行状态查看，后端主体部分置于柜内空间，完成接线、散热以及和柜内其他器件的排布适配。模型完整还原了前端面板的所有操作区域轮廓，包括参数显示窗口的凹陷结构、功能按键的凸起形态、面板标识区域的凹槽边界，这些细节在做面板开孔设计、操作区域人机工程校验的时候，能提供非常精准的参考，不会出现开孔尺寸偏差导致的面板装配缝隙不均、按键操作干涉这类常见问题。

　　器件的安装固定结构是建模时重点还原的部分，模型里包含了配套的橡胶垫圈与安装支架结构：橡胶垫圈嵌在面板和柜体安装面之间，主要作用是填补安装缝隙，避免柜内灰尘、水汽从开孔位置渗入，同时缓冲设备运行时的振动，防止长期振动导致的固定件松动；后端的安装支架采用卡扣加锁紧螺钉的结构形式，和温控器本体侧边的卡槽完全匹配，安装时将温控器从面板正面推入开孔，在柜体背面套入支架后拧紧锁紧螺钉，就能把器件牢牢固定在面板上，这种固定方式不需要额外的焊接或者打孔工序，现场安装和后期拆卸维护都非常便捷，模型里还原了支架的卡槽结构、螺钉的安装位深度，能直接用于安装工序的模拟、支架强度的校核计算。

　　器件本体的壳体结构做了全细节的还原，侧面的散热格栅按照实际器件的开槽尺寸、排布间距建模，这些格栅的位置直接对应内部电路板的发热区域，能保证内部功率器件工作时产生的热量顺利散出，在做电控柜内的热流仿真时，这些格栅结构可以作为气流流通的边界参考，更准确地模拟柜内的温度场分布，避免因模型简化导致的热仿真结果偏差。本体后端的接线盒端部结构没有直接套用二维图的投影轮廓，而是按照实际接线的空间需求做了手动建模，预留了足够的接线操作空间，接线端子的排布位置、端子间的安全间距都和实物一致，在做柜内布线设计的时候，可以直接参考这个模型规划线缆的走向、预留接线的操作空间，避免出现布线后线缆弯折半径不足、接线操作空间不够的问题。

　　不同型号的同规格1/32DIN温度控制器，虽然前端面板的功能标识、按键布局会根据具体功能做调整，但整体的安装尺寸、支架固定结构、接线端的空间边界是完全统一的，这个模型的安装基准部分完全遵循通用尺寸规范，不管是做DC型供电的温控器选型适配，还是其他功能的同规格控制器排布设计，都可以直接套用这个模型的安装边界做前期的布局设计，不需要重复测量器件尺寸，能大幅提升电控柜设计、设备改造的工作效率。在做三维布线、柜体装配校验的时候，模型的所有棱边都做了和实物一致的倒角处理，没有尖锐的直角结构，能更真实地模拟实际装配过程中的线缆接触、器件干涉情况，避免设计阶段出现未发现的干涉问题，导致现场安装时需要二次改孔、调整器件位置。
