双电源回路分压隔离型PCB电路板结构

　　在工业数据采集系统的数字输入卡调试与现场运维场景中，双电源共地导致的回路串扰是长期困扰测试人员的典型问题，这款分压隔离PC板正是针对该痛点开发的电路载板结构。从实际应用逻辑来看，该板卡不需要改动原有设备的布线架构，可直接适配标准Altec DIN PCB塑料托架安装，不需要额外定制安装支架，托架本身的卡扣结构可直接卡接在标准DIN导轨上，适配工业控制柜内的常规安装空间，板卡边缘预留的安装孔位与托架定位柱完全匹配，装配时不需要额外打孔或粘接，直接压入即可完成固定，板卡整体厚度控制在1.6mm常规PCB厚度范围内，安装后连同接插件的整体突出高度不超过45mm，不会与柜内相邻的线槽、其他板卡产生空间干涉。

　　板卡的核心功能逻辑围绕电源隔离与分压输出展开，板上集成的光隔离器件可通过光学耦合方式将两个独立电源回路完全物理隔断，避免测试过程中两个电源回路直接连通产生的串流、信号误判问题，当隔离通路正常建立后，板载继电器才会吸合，为后端数字输入卡提供稳定的电源电压，替代了传统测试场景中直接飞线接线的临时方案。相比体积庞大的工业级可插拔连接器组，这款板卡的集成度更高，所有隔离、分压、状态指示功能都集成在单块PCB上，不需要额外外接隔离模块，对于实验室研发阶段的功能验证、产线测试工位的工装搭建、现场故障排查时的临时替换都有很强的适配性。

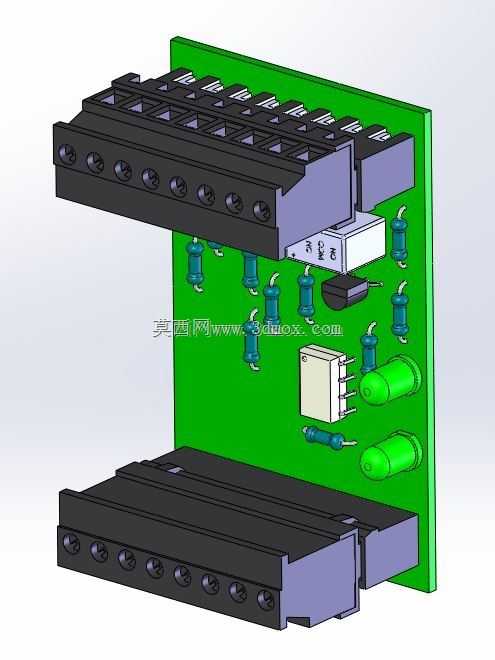

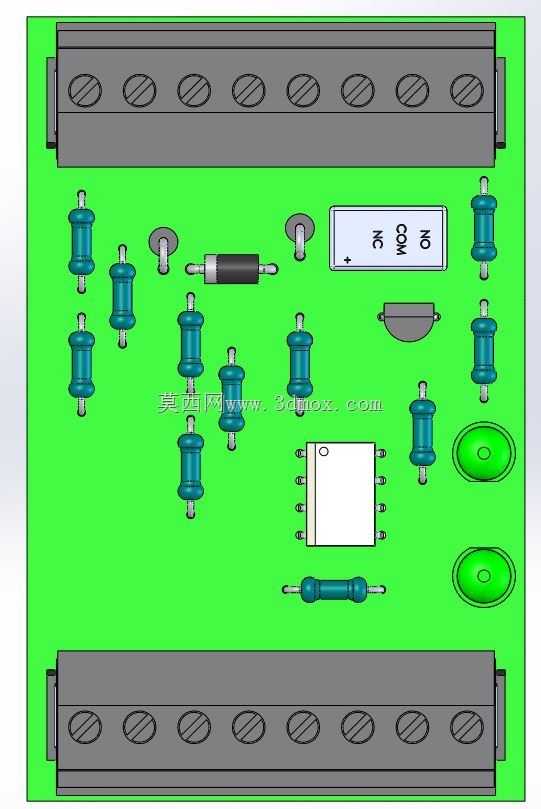

　　从结构设计细节来看，板卡两端布置的大间距黑色接线端子分别对应两个独立电源回路的输入与输出端，端子采用螺钉压接方式，可适配0.5-2.5平方毫米的多股铜芯导线，接线时不需要焊接，用普通十字螺丝刀即可完成线缆固定，端子的防松脱结构可避免工业现场振动导致的接线脱落问题。板上布置的绿色LED指示灯分别对应电源供电状态与光隔离器工作状态，调试人员不需要借助万用表测量，直接通过灯的亮灭即可判断回路通断与隔离功能是否正常，大幅缩短故障排查时间。板上的电容、电阻、继电器等分立元件均采用通孔焊接布置，元件排布预留了足够的爬电距离，两个电源回路之间的开槽隔离设计进一步提升了绝缘性能，避免高压侧与低压侧之间的电弧击穿风险。

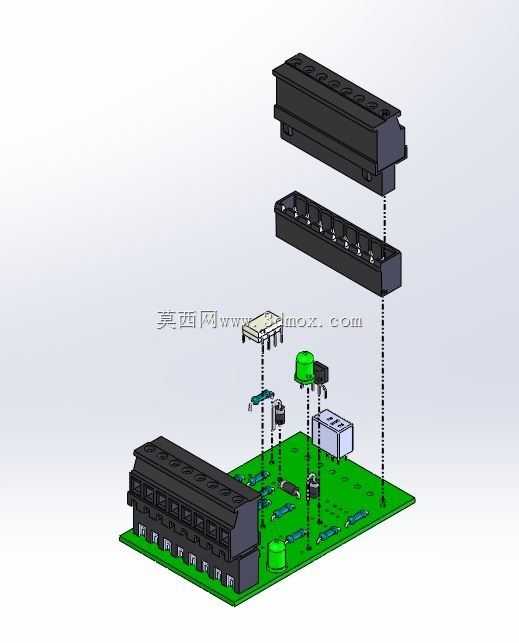

　　在建模还原过程中，所有元件的装配关系都按照实际生产的焊接顺序做了分层处理，PCB基板作为基础承载层，所有分立元件的引脚长度都按照实际波峰焊的工艺要求预留了伸出量，接线端子的定位柱与PCB上的安装孔完全对应，接插件的插拔行程、卡扣的形变范围都做了符合实际物理特性的还原，可直接用于装配干涉检查、工装设计的参考依据。对于需要搭建测试工装的结构工程师来说，该模型可直接导入装配环境，匹配DIN导轨托架的安装尺寸，快速完成测试工位的布局设计，不需要反复测量实物尺寸调整安装位。板卡上的元件排布也充分考虑了散热需求，发热较大的继电器元件布置在板卡边缘靠近通风的位置，不会因为热量堆积导致光耦器件的性能漂移，长期通电工作的稳定性更有保障。
