户外蒸汽密封笼式防护照明灯具结构

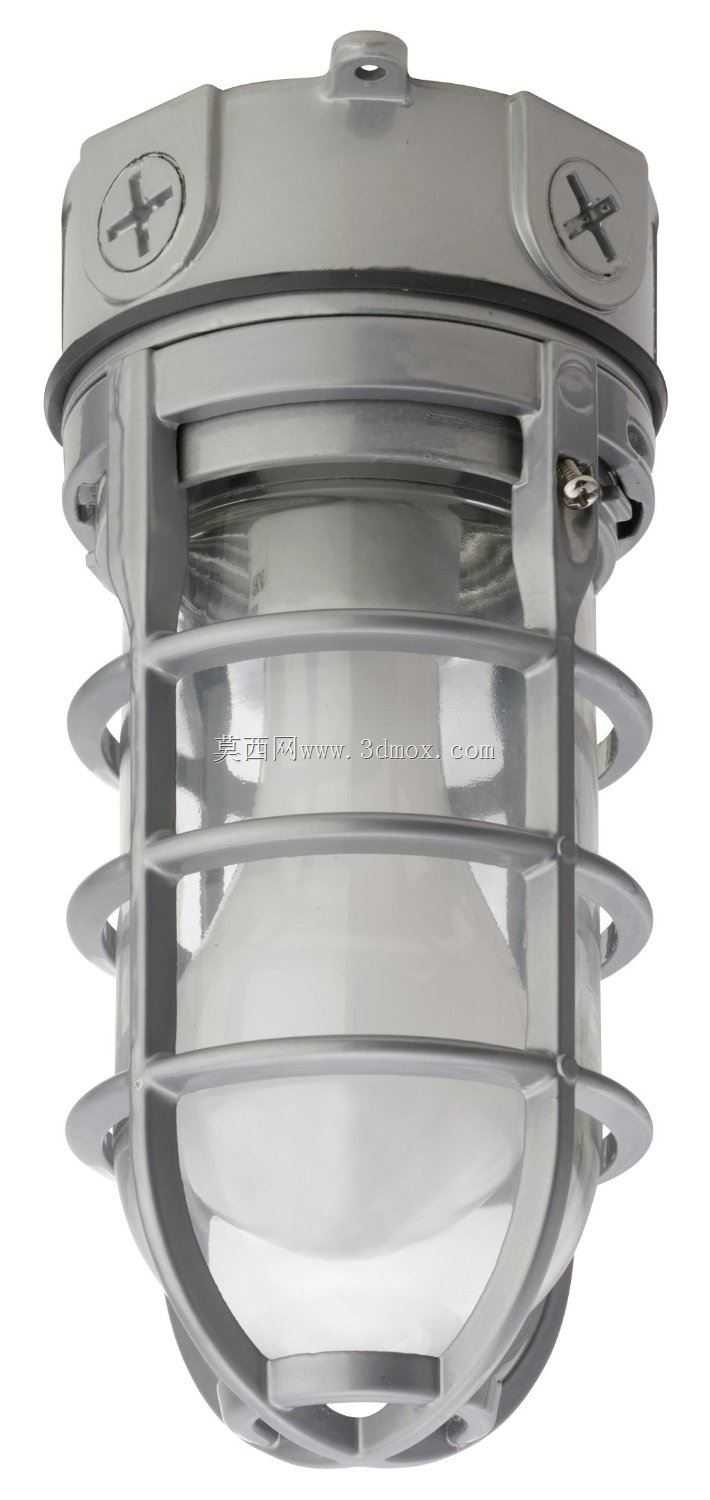

　　这款笼式结构的蒸汽密封灯具，核心适配户外高湿、存在蒸汽弥散的作业场景，常见于厂区户外廊道、潮湿作业工位、露天设备周边的固定照明布设，也可适配有喷淋冲洗需求的户外装置区照明需求，能在持续高湿、偶有蒸汽直吹的环境下维持稳定的照明功能，避免水汽侵入内部电气结构造成短路、绝缘失效等问题。

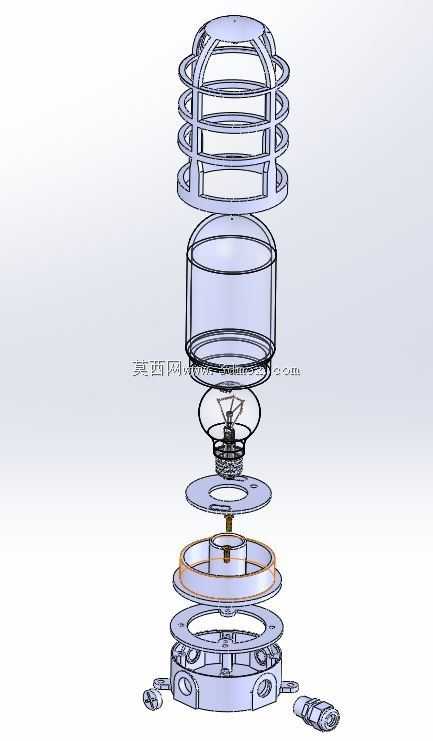

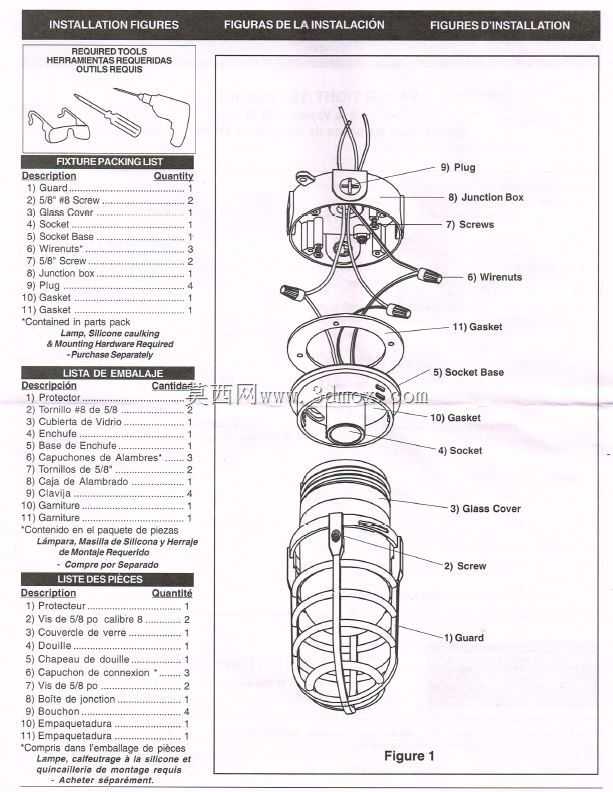

　　从结构组成来看，整套灯具分为上部密封接线腔体、中部光源容纳腔、外部防护笼架三个核心部分。上部的密封腔体为一体化铸造成型的基座，侧面预留了电缆密封接头的安装接口，配套的格兰头结构可以夹紧穿入的供电电缆，配合基座与下盖之间的密封垫圈，实现接线腔体的完全密闭，隔绝外部水汽、蒸汽的侵入路径；腔体内部预留了灯泡插座的安装位，可适配常规螺口工业灯泡，接线端子的排布空间充足，能满足现场接线的操作余量，不需要额外扩腔或者调整结构。中部的光源容纳腔采用透明耐冲击的灯泡罐结构，材质具备一定的耐温性能，即使灯泡长时间工作产生积热，也不会因为外部温差或者蒸汽接触出现开裂问题，透明罩的透光率均匀，不会出现局部光影遮挡影响照明效果的情况，罩体与上下基座的配合位置都设置了环形垫圈，压紧后可以实现整腔的密封，满足蒸汽环境下的防护等级要求。

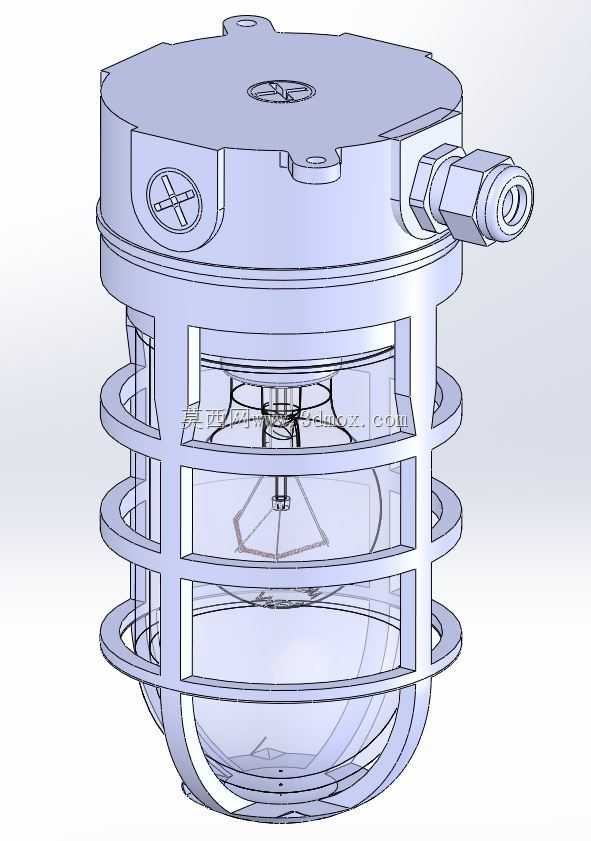

　　外部的笼式防护架是这款灯具的特色结构，采用多道环形金属圈配合竖向支撑筋的结构，环绕在透明灯泡罐的外侧，既可以避免外部撞击直接接触透明罩造成破损，也不会因为架体遮挡过多光线造成照明范围缩减；笼架的底部做了弧形收边，没有突出的尖锐棱角，避免现场安装、维护过程中剐蹭操作人员，同时笼架与上下基座的连接采用螺钉锁紧，不需要复杂的专用工具就可以完成拆装，更换灯泡时只需要松开下部的固定螺钉，取下下部的压圈和透明罩就可以操作，维护流程简便。

　　从安装适配性来看，上部基座预留了多个安装固定孔，支持表面贴装的安装方式，可以直接固定在墙面、设备立面、支架平面上，不需要额外定制转接支架；安装孔的位置排布对称，不管是水平安装还是垂直壁挂安装都能找到对应的固定点位，适配不同现场的安装朝向需求。灯具整体的径向尺寸控制在常规工业照明灯具的适配范围内，不会占用过多的安装空间，即使是在狭窄的设备间隙、廊道侧壁也能完成布设。

　　设计过程中重点考量了密封结构的可靠性，所有的配合面都采用平面压紧垫圈的密封形式，没有复杂的密封沟槽结构，降低了加工精度要求，也减少了长期使用后密封件老化失效的风险；电缆接头采用标准的工业密封格兰头，属于通用配件，后期维护更换不需要找专用异型件，降低了现场运维的配件储备成本。考虑到实际使用中灯泡的发热问题，上部的金属基座具备一定的散热面积，可以将灯泡工作产生的热量通过金属壳体传导到外部环境中，避免密封腔体内部积热过高，加速绝缘件、密封件的老化速度，延长整套灯具的使用寿命。

　　需要注意的是，这款结构的架体部分没有设置拔模斜度，若采用铸造工艺生产需要额外调整工艺参数，适配批量生产的脱模需求，若采用板材焊接成型则可以直接按照现有结构加工，不需要额外调整结构尺寸。灯具的锁紧结构都采用外露的标准螺钉，日常巡检时可以直观检查螺钉的紧固状态，及时发现松动问题进行紧固，避免因为密封面压合不紧造成水汽侵入。
