工业重载定向支撑脚轮结构设计

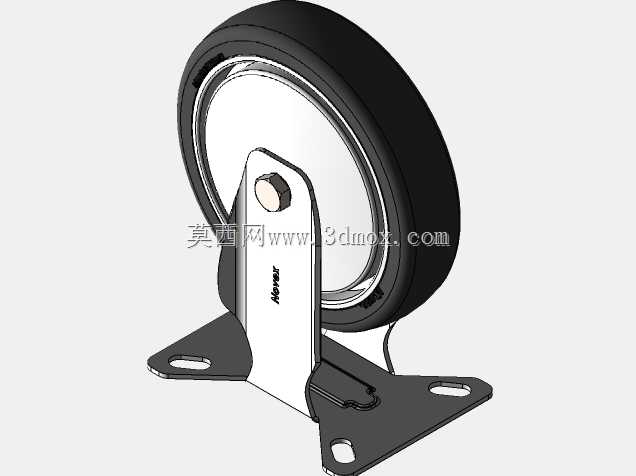

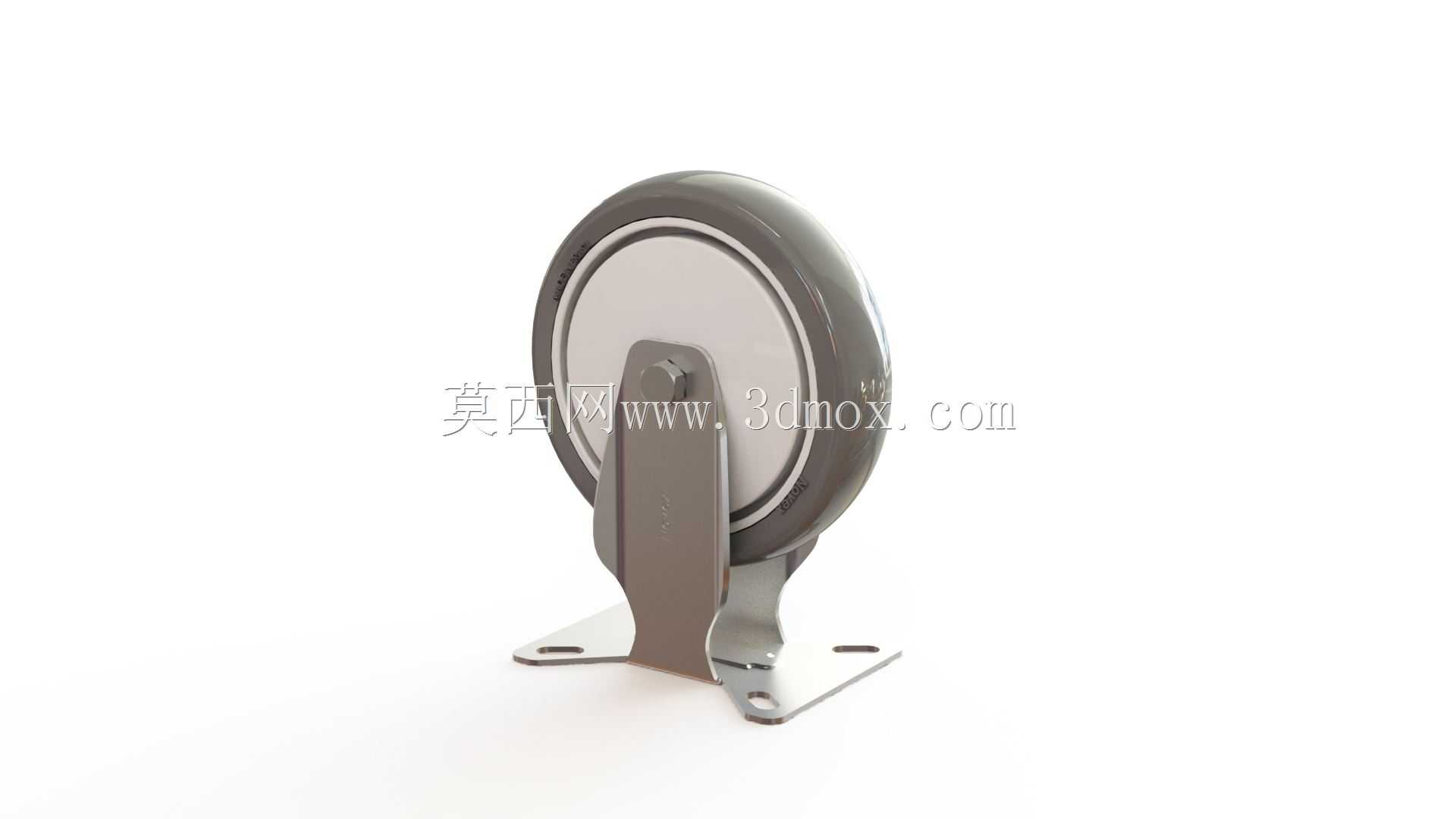

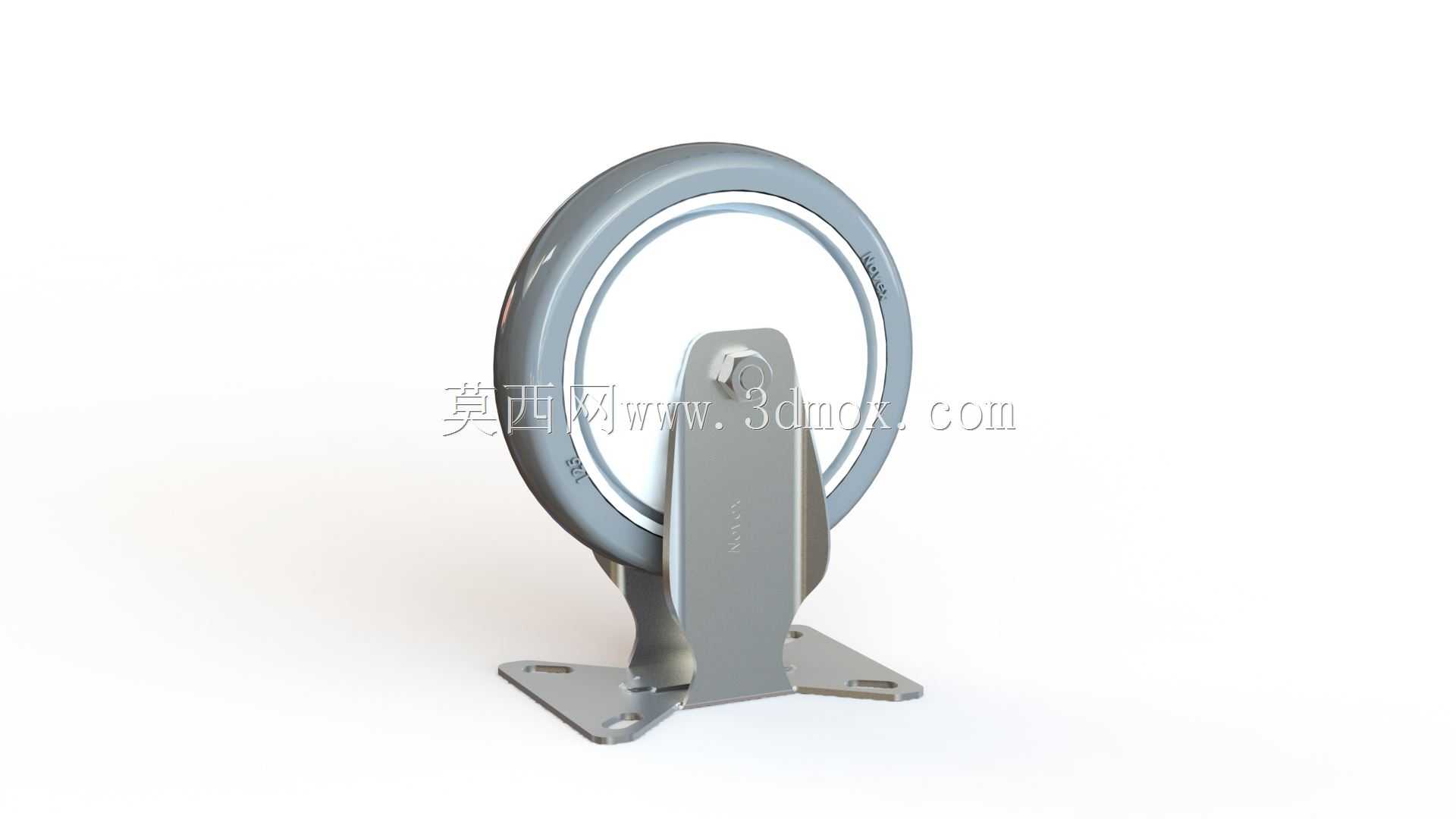

这款定向脚轮主要应用在仓储物流货架、重型工装台架、固定式工业设备的底部支撑场景，区别于万向脚轮的转向功能，该款脚轮仅支持沿轮面切线方向的直线行进，适合不需要频繁转向、仅需沿固定路径短距离移位的设备使用，比如车间内的重型焊接工装台、固定式物料周转架、生产线旁的重型工具柜，安装后既可以保证设备放置时的支撑稳定性，也能在需要调整工位时沿预设通道平稳推移，避免设备硬拖拽刮损车间环氧地坪。从结构设计来看，轮体采用宽幅圆弧面设计，轮缘做了圆角过渡处理，行进过程中遇到地面微小焊缝、细小杂物时不会出现卡滞，轮面材质选用高弹性耐磨橡塑材质，既可以降低推移时的滚动噪音，也能在承重状态下保持足够的形变量，分散接触应力，避免长期使用后轮面出现局部压溃变形。支架部分采用一体式冲压折弯成型的金属支架，安装底板为菱形带安装孔结构，四个安装孔对称分布在底板两侧，安装时可以通过螺栓直接固定在设备底部的安装梁上，不需要额外加工转接支架，支架与轮体的连接轴采用铆接固定，轴套位置预留了润滑间隙，长期使用后可以注入润滑脂降低转动阻尼，避免轮体转动卡涩。设计过程中重点考量了安装边界的适配性，支架的折弯高度经过反复校核，保证轮体转动时不会与设备底部的突出结构发生干涉，轮体的宽度控制在合理范围内，既保证足够的承重接触面积，也不会因为轮体过宽导致推移时侧向阻力过大。安装底板的孔位间距符合通用工业脚轮的安装尺寸标准，可以直接替换同规格的老旧损坏脚轮，不需要对设备底部的安装孔位进行二次加工。轮体的转动阻力经过调校，空载状态下推移顺滑，重载状态下不会出现轮面打滑的情况，支架的表面做了防锈喷塑处理，在车间潮湿、多切削液飞溅的环境下也能长期使用，不会出现锈蚀剥落的问题。在实际选型应用中，这类定向脚轮通常会和同规格的万向脚轮搭配使用，一般在设备的行进方向后侧安装两个定向轮，前侧安装两个带刹车的万向轮，既可以保证直线行进时的导向性，也能在需要转向时通过前侧万向轮调整方向，移位到指定位置后可以通过万向轮的刹车结构锁定位置，避免设备受外力出现意外滑移。
