工业级不锈钢搭扣锁具组件结构设计

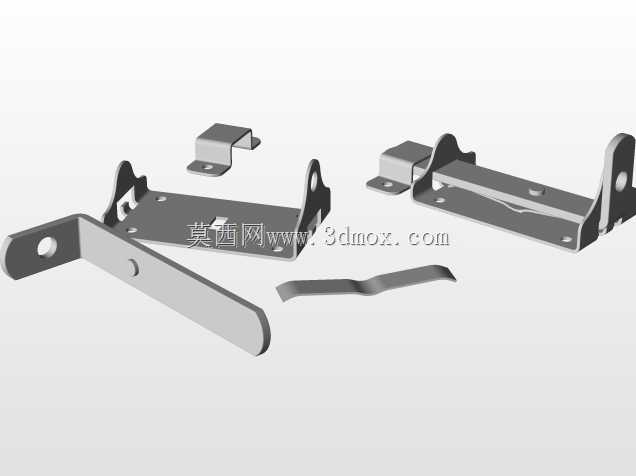

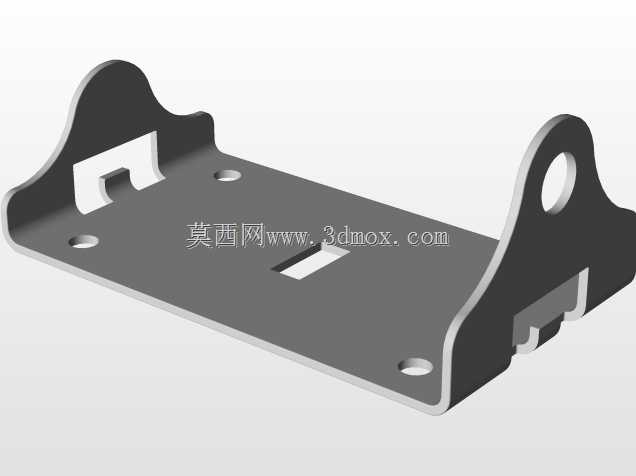

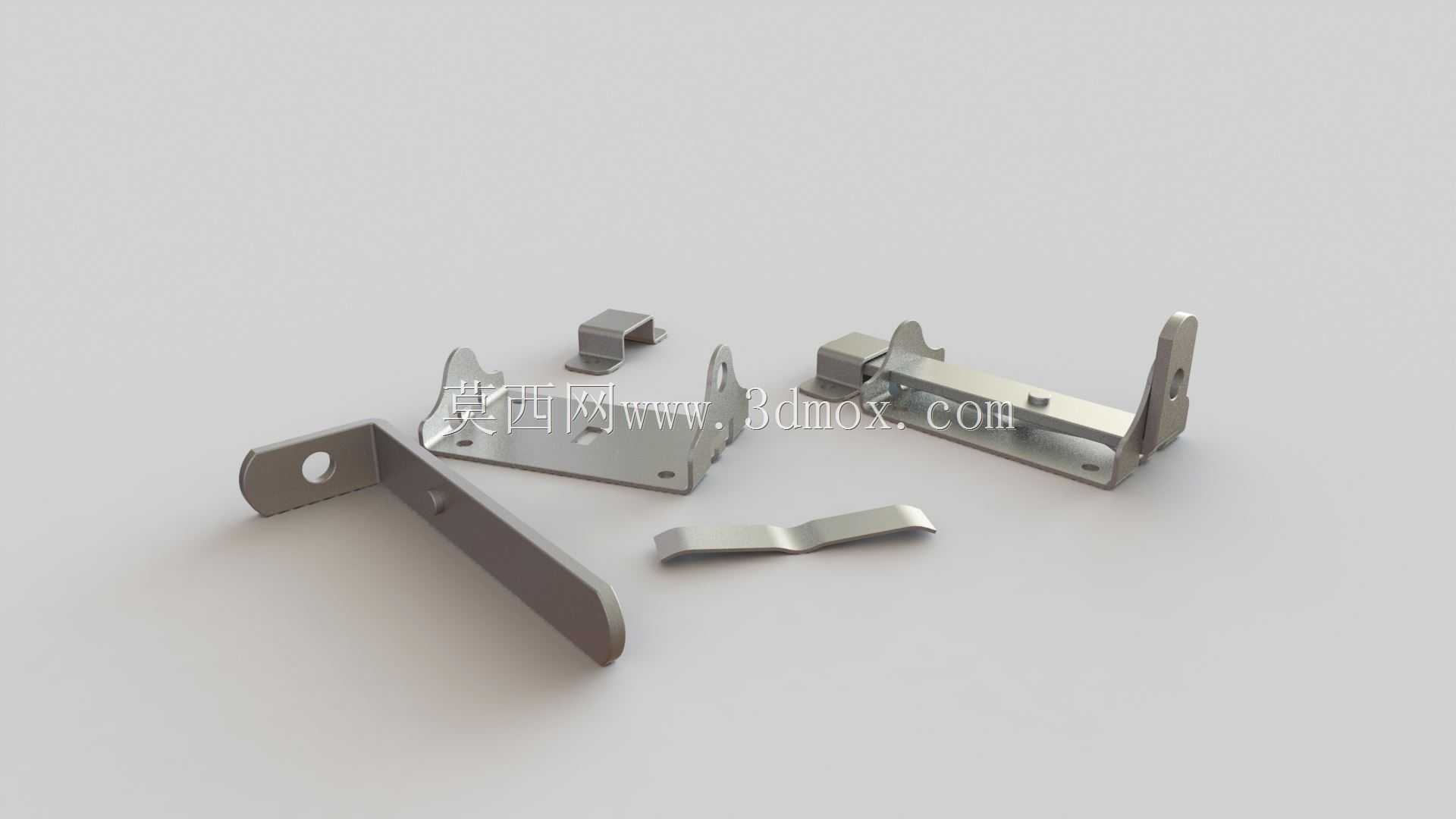

这套搭扣组件主要面向工业柜体、设备舱门、可拆卸检修面板这类需要频繁开合且要求扣合后无松旷的应用场景，在户外机柜、小型设备防护壳、物流周转箱、特种车辆工具箱上都能见到同类结构的应用，核心作用是在不借助额外工具的前提下，实现两个连接部件的快速锁紧与开启，同时在设备运行产生持续振动的工况下，也能保持扣合状态稳定，不会因为颠簸、共振出现意外脱开的问题。整套组件由五个独立冲压件组合而成，包含固定底座、锁钩拨片、弹性压片、安装角码以及锁扣挡座，所有零件均采用冷轧不锈钢板材冲压成型，表面做哑光钝化处理，兼顾防锈性能与结构强度，不会因为长期在潮湿、多粉尘的工业环境下出现锈蚀卡滞的问题。设计过程中优先考虑了安装容错性，固定底座上的安装孔位预留了0.8mm的调节余量，即便安装面存在少量的位置偏差，也能通过调整底座固定位置保证锁扣顺利扣合，不需要对安装面做二次修配。锁钩拨片的转轴位置做了翻边强化处理，避免长期反复开合后转轴孔出现磨损旷量，延长组件的整体使用寿命；弹性压片的弯折角度经过反复调校，扣合到位后能提供持续的预紧压力，让被连接的两个部件贴合面保持紧密接触，不会因为板材公差出现扣合后松动异响的问题。安装角码采用90度直角弯折设计，适配直角安装面的固定需求，角码上的长圆孔可以适配不同厚度的门板与框体间隙，不需要额外加装垫片调整间隙。锁扣挡座的勾合面做了15度的导向斜角，扣合时拨片可以顺着斜角顺利滑入锁止位置，不需要刻意对准就能完成锁止操作，降低现场装配的操作难度。整套组件的安装边界控制在120mm长度范围内，锁止状态下整体突出安装面的高度不超过22mm，不会因为突出过高造成磕碰风险，适配绝大多数厚度在1.2mm到3mm之间的钣金柜体、箱门的安装需求，不需要额外对安装面做沉台加工。拨片的开启力设置在15N到20N之间，既不会因为开启力过小导致误触开启，也不会因为力度过大造成单手操作困难，日常巡检时操作人员可以单手完成解锁与开启操作，提升检修作业的效率。所有冲压件的边缘都做了去毛刺倒钝处理，安装和操作过程中不会划伤操作人员的手部，符合工业设备的安全设计要求。
