萨姆森NXL13-25P家用热水循环屏蔽泵

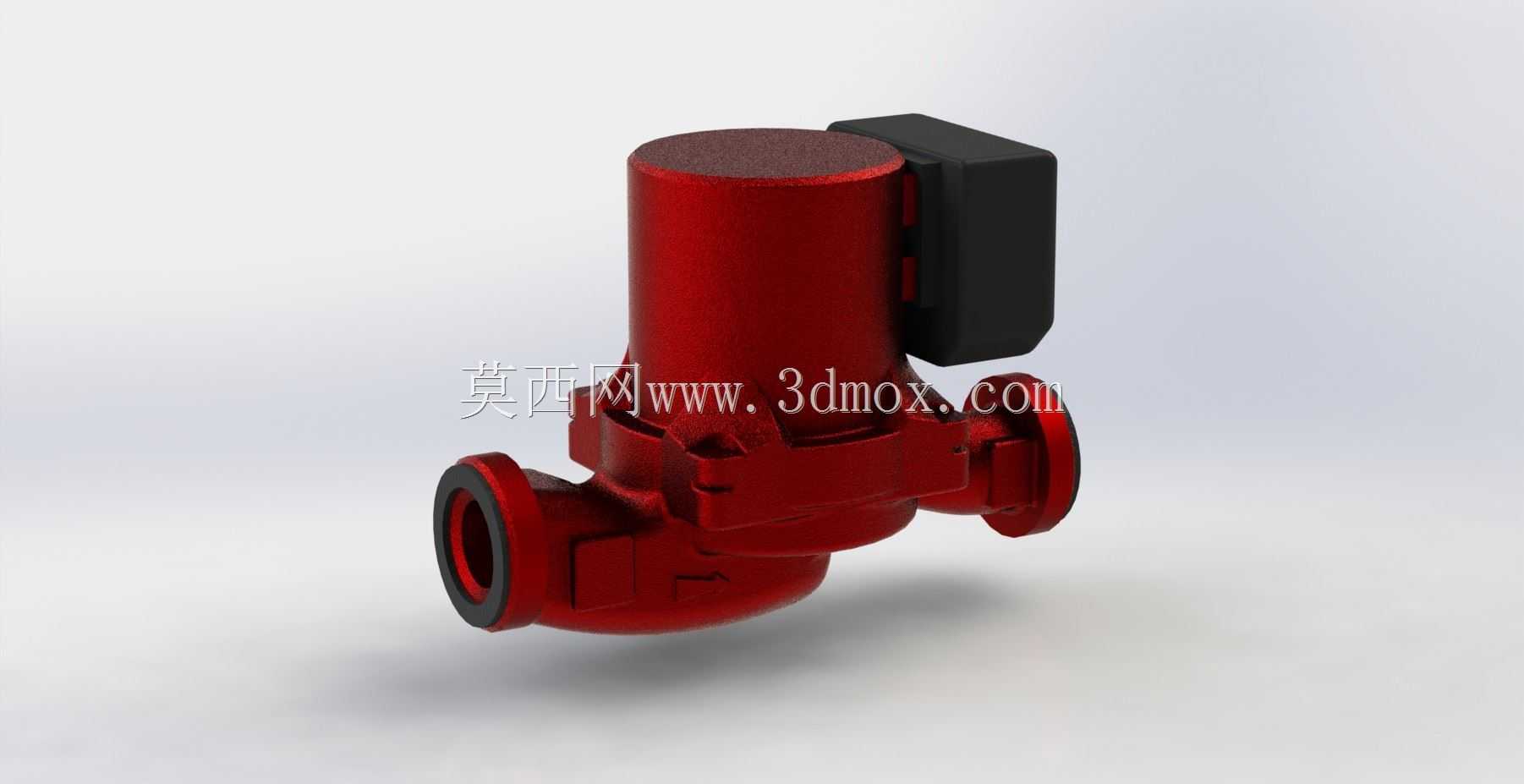

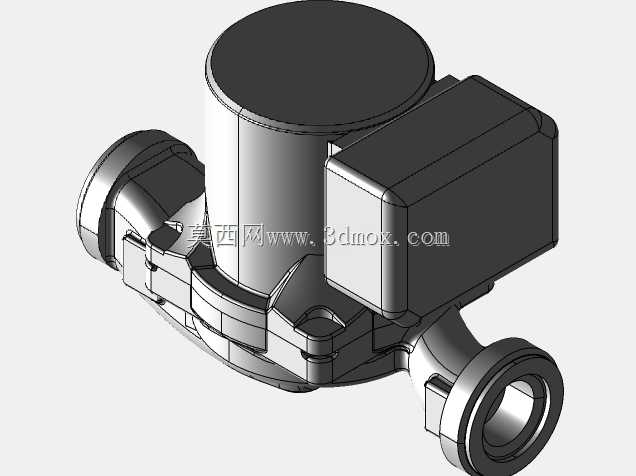

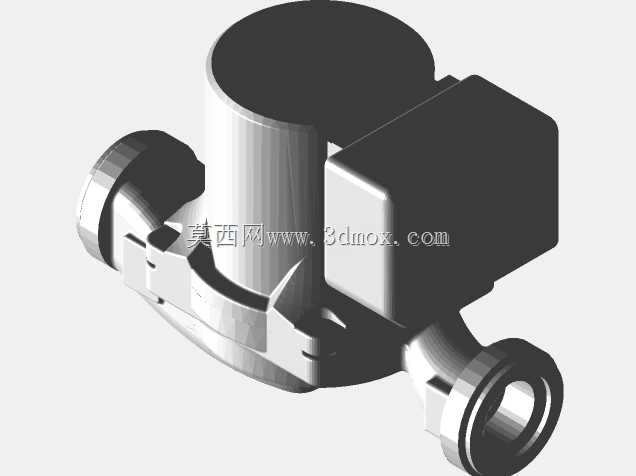

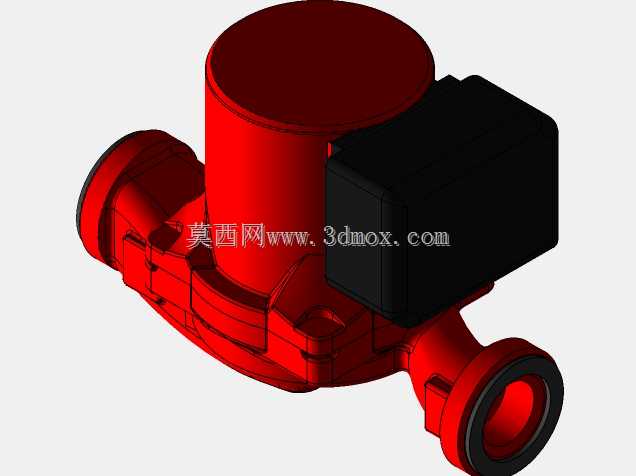

这款屏蔽式循环泵主要面向民用暖通、小型闭式水循环系统场景，常见于家庭分户采暖壁挂炉配套、地暖回路水循环驱动、家用太阳能热水系统的冷热水循环增压，也可用于小型空气源热泵机组的水路循环环节，适配管径较小的户用管路系统，无需额外搭建大型泵房，安装位置灵活，可直接串接在管路中完成流体驱动作业。从功能特性来看，该泵采用湿转子屏蔽结构，泵腔与电机转子腔连通，输送的水体直接对转子和轴承进行润滑冷却，取消了传统离心泵的轴封结构，从根源上避免了运行过程中的滴漏问题，运行噪音远低于普通端吸离心泵，适合安装在对噪音控制有要求的室内居住场景。泵体采用铸铁材质做防锈涂覆处理，进出水口为内螺纹连接结构，适配常规家装水暖管路的连接标准，侧置的接线盒集成了运行档位调节结构，可根据系统阻力大小切换不同转速档位，匹配不同的流量扬程需求，无需额外外接变频控制模块即可完成基础的工况调节。建模过程中优先还原了安装边界尺寸，进出水口的中心距、螺纹接口规格、泵体整体外径、接线盒的突出尺寸都按照实物安装尺寸做了等比例还原，方便设计人员在做管路排布时直接调用模型做干涉检查，避免后期安装时出现管路与周边墙体、其他设备的碰撞问题。外形设计上采用一体化压铸结构，泵头与电机外壳无额外外露连接螺栓，整体外观流畅，红色的外表面涂覆层既做防锈处理也起到标识作用，黑色的接线盒与泵体主体形成明确的功能分区，底部的支撑结构可在垂直安装时提供辅助承重，也可适配水平安装的管路场景，安装时无需区分进出口方向，可根据管路走向调整接线盒的朝向，适配不同的安装空间。在结构设计逻辑上，该泵将叶轮直接嵌套在电机转子轴端，取消了联轴器结构，缩短了泵体整体轴向尺寸，转子部分采用陶瓷轴承，适配水暖系统的清洁水质工况，长期运行磨损量小，日常使用无需额外加注润滑油维护，只要保证系统内水质无大颗粒杂质即可长期稳定运行。建模时对泵体表面的加强筋、接线盒的卡扣结构、进出水口的密封端面都做了细节还原，既可以用于方案展示阶段的设备装配演示，也可以作为教学案例讲解屏蔽泵的基础结构组成，帮助入门设计人员理解湿转子泵的结构特点与安装注意事项。
