车间除尘用旋风分离装置结构设计

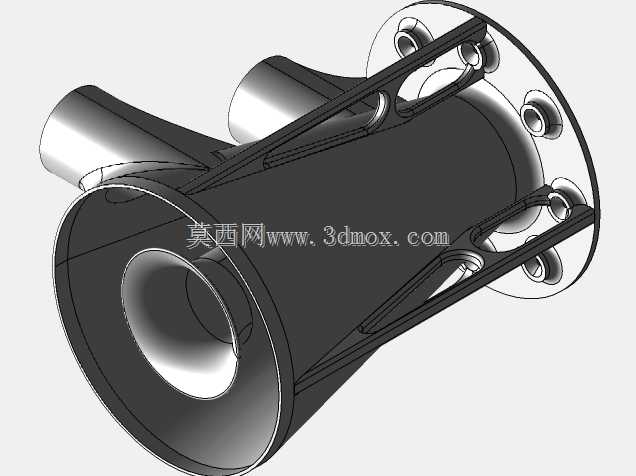

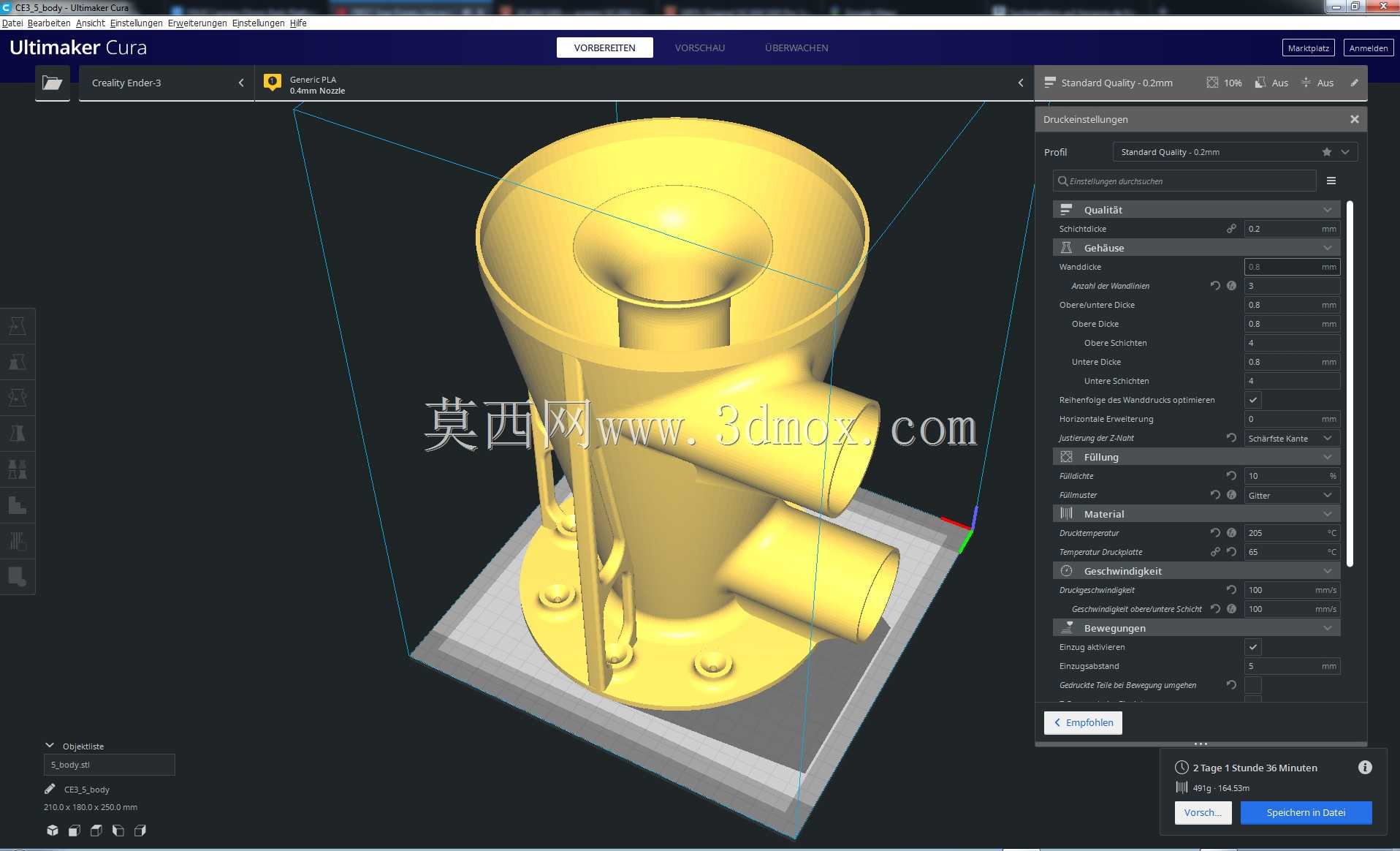

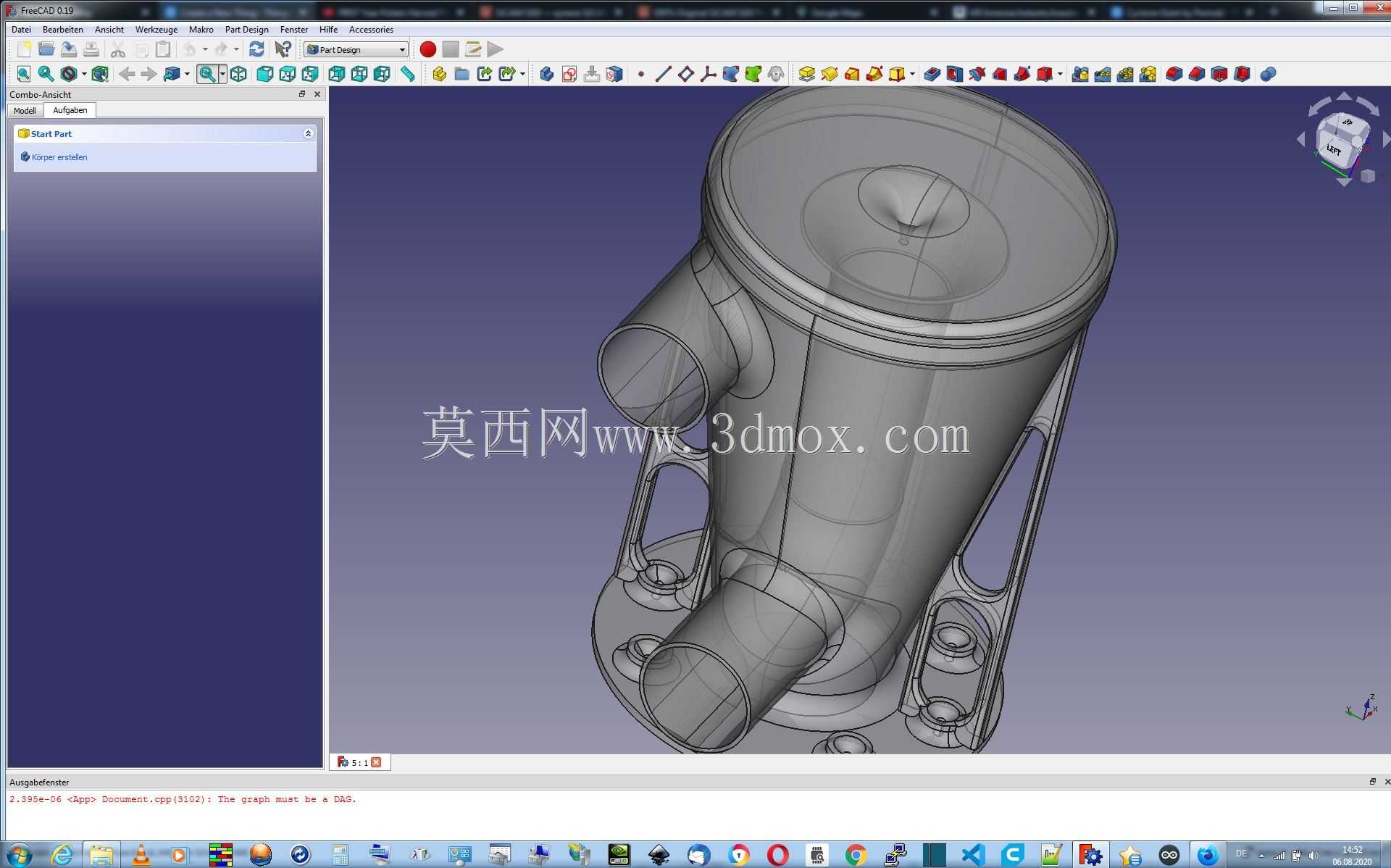

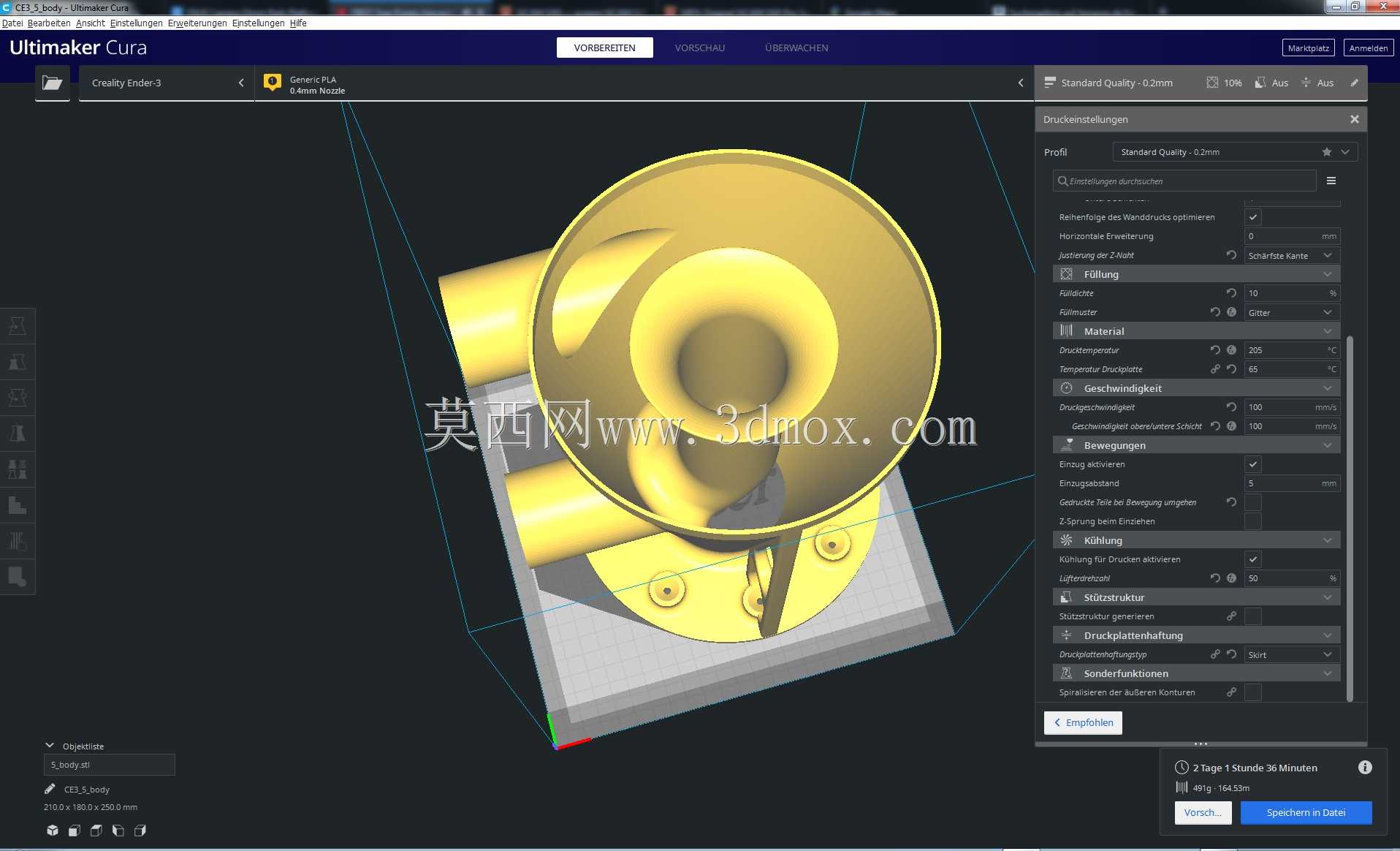

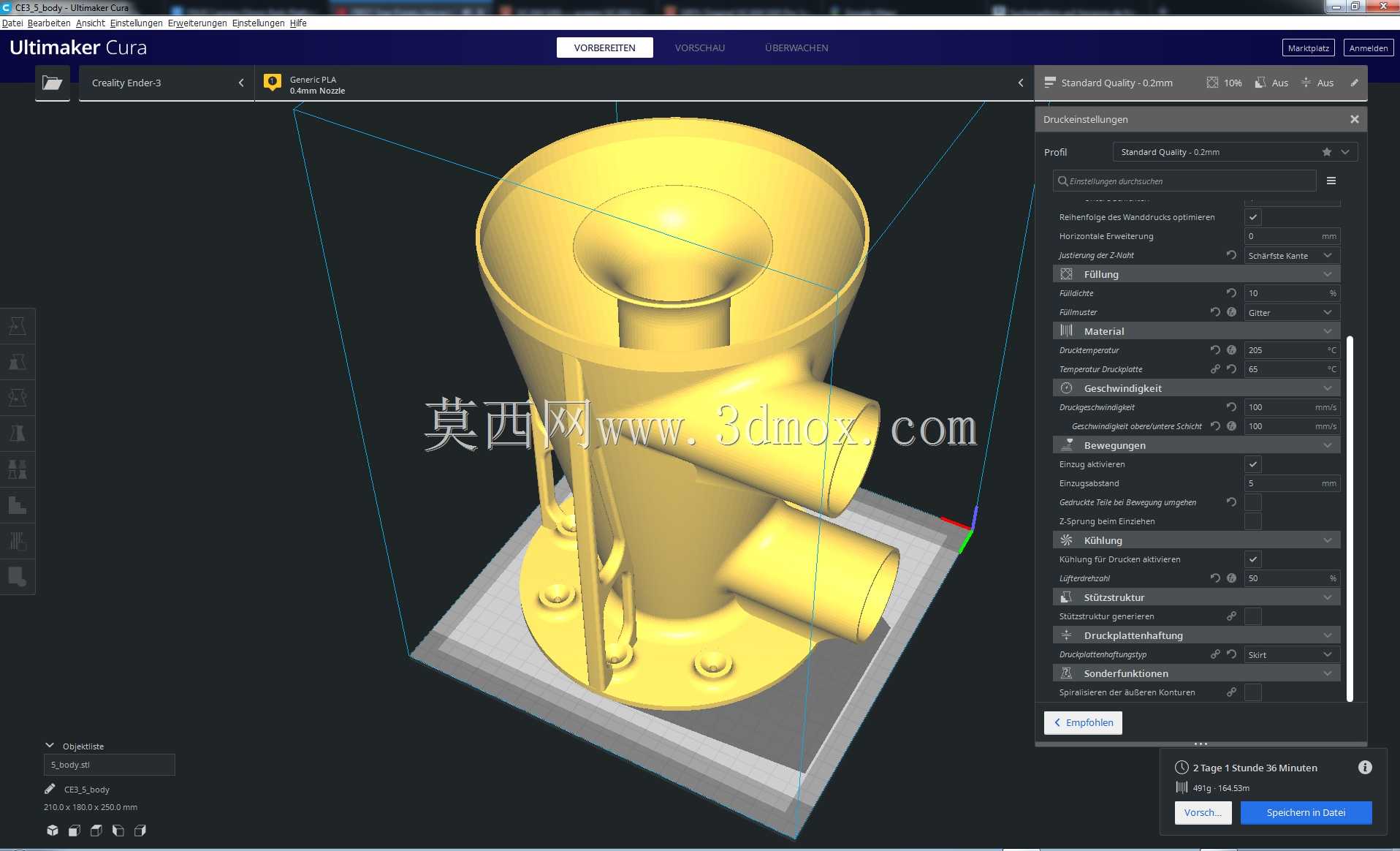

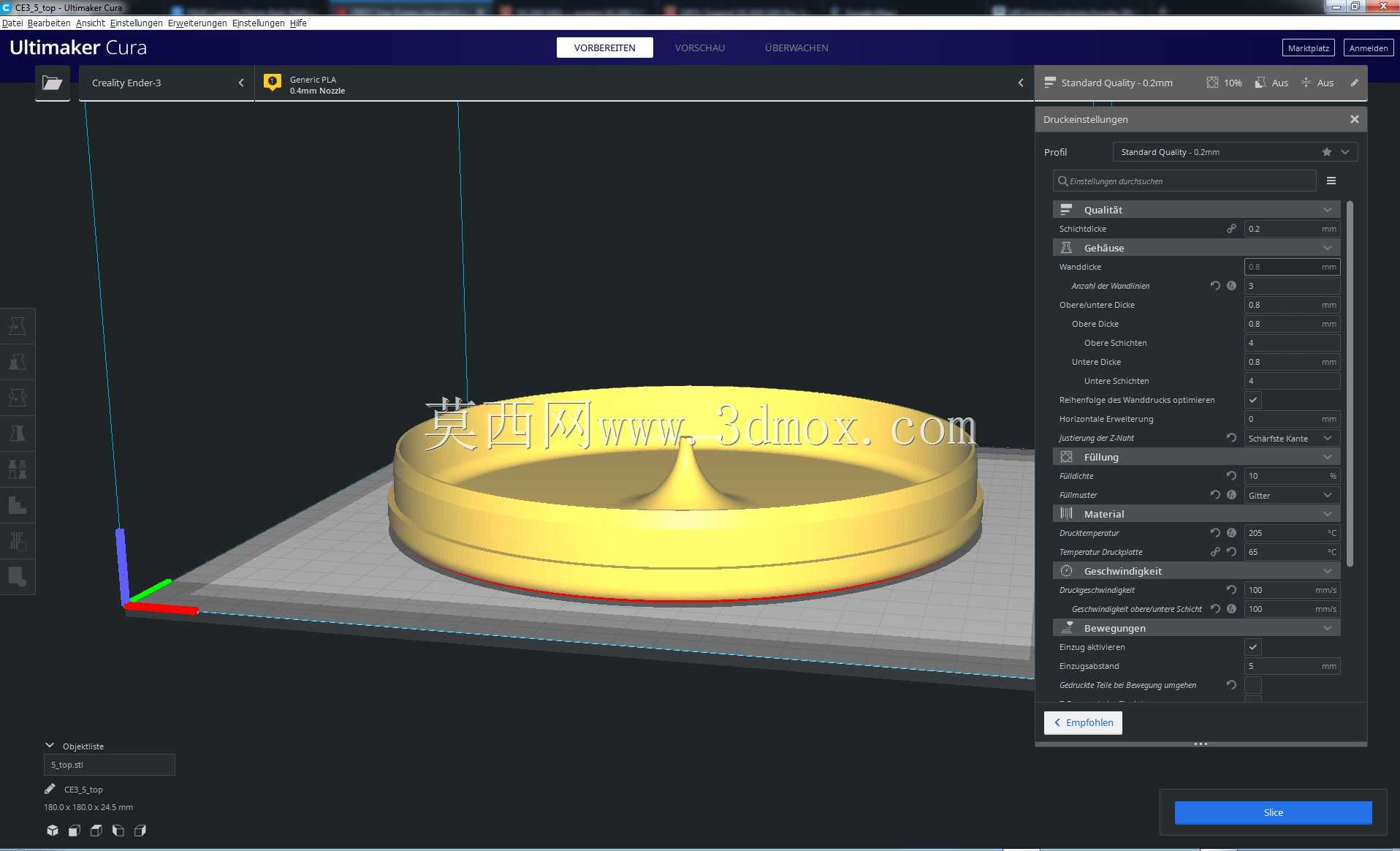

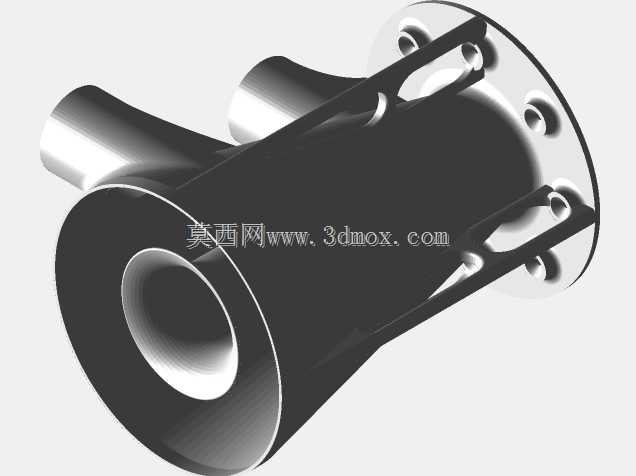

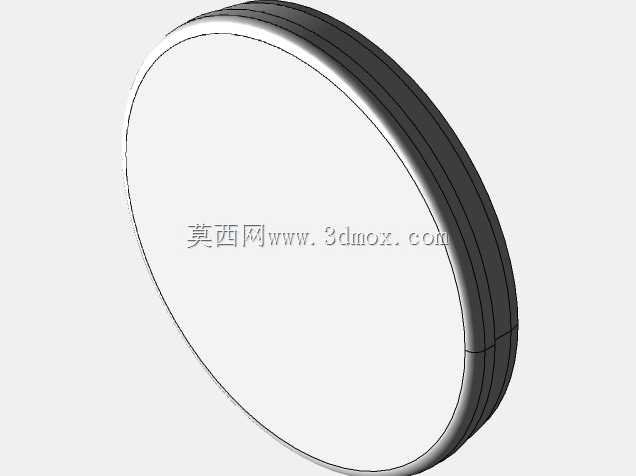

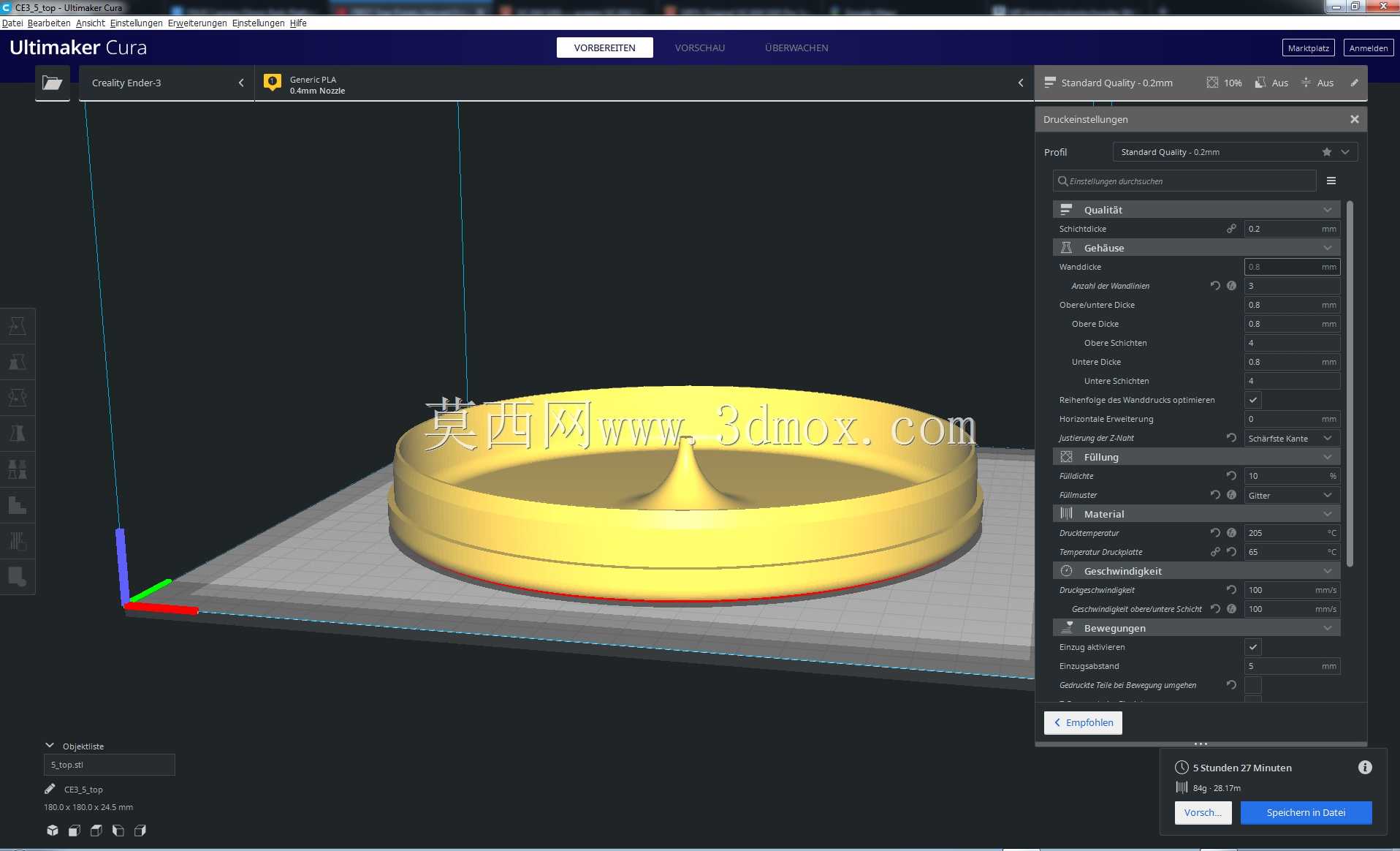

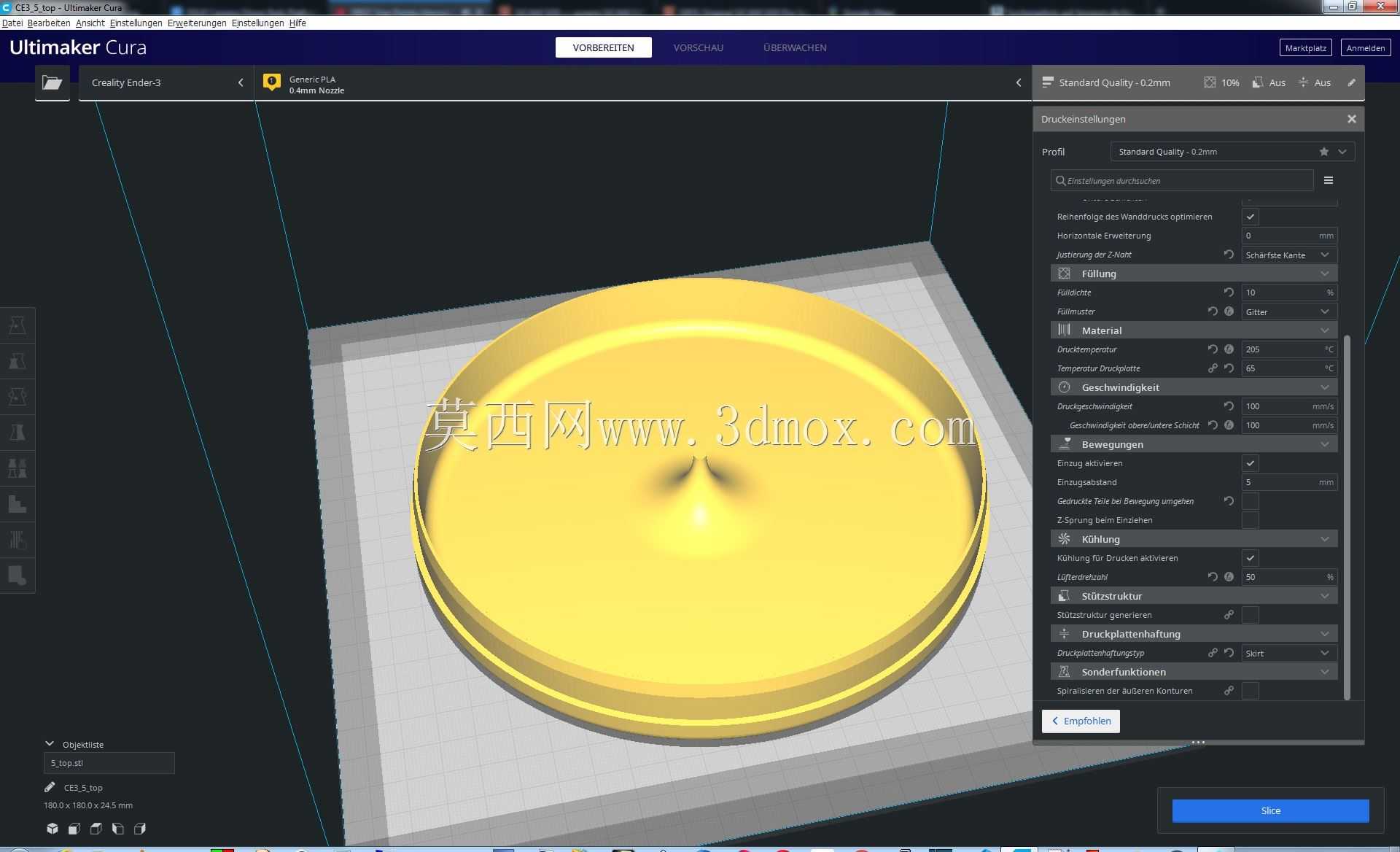

这款旋风分离装置主要面向小型车间局部除尘场景设计，可接入车间vac除尘管路系统，承担含尘气流的初级气固分离功能，通过离心沉降原理滤除气流中裹挟的固体颗粒，降低后续过滤单元的负载，延长精滤耗材的使用寿命。设计过程中优先考虑了小型加工车间的安装空间限制，将输入与输出接口的通径统一设置为50mm，可直接匹配常规工业除尘软管的通用规格，无需额外制作变径转接件，减少现场安装的加工工作量。筒体下部设计有带安装孔的法兰底座，安装孔位围绕底座圆周均匀排布，可直接通过螺栓固定在设备支架或者车间墙面的安装位上，底座与筒体之间设置了多道镂空加强筋，在保证整体结构强度的前提下尽可能降低装置自重，减少安装支撑结构的承重负担。考虑到部分用户会采用3D打印方式制作样机或者小批量自制件，设计阶段特意调整了Z向延伸尺寸，将整体高度控制在250mm，适配常规桌面级FDM3D打印机的成型高度范围，打印时无需拆分模型，可一次性完成整体打印，降低打印拼接带来的密封难度。筒体侧面切向布置进气管路，顶部轴向设置出气管路，含尘气流从切向入口进入筒体后，会沿筒体内壁形成稳定的旋转流场，固体颗粒在离心力作用下被甩向筒壁，沿壁面滑落至下部集尘段，净化后的气流则从顶部中心的排气管路流出，完成整个气固分离过程。设计时特意优化了入口与筒体的衔接过渡段，避免流道突变造成的局部阻力损失，降低整个除尘管路的压损，减少风机的功率损耗。筒体侧壁的加强筋同时兼顾了结构加强与散热功能，当处理带有一定温度的含尘气流时，可通过筋片增加筒体与空气的接触面积，加快气流热量的散出，避免塑料材质打印件长期处于高温环境下出现形变。进出口管路的端面都预留了标准的软管安装余量，可直接套接对应通径的波纹软管，配合喉箍即可完成密封固定，现场安装无需额外焊接或者粘接作业，适合小型车间自行改造升级除尘系统时使用。
