锂离子电池充电升压模块电路板结构设计

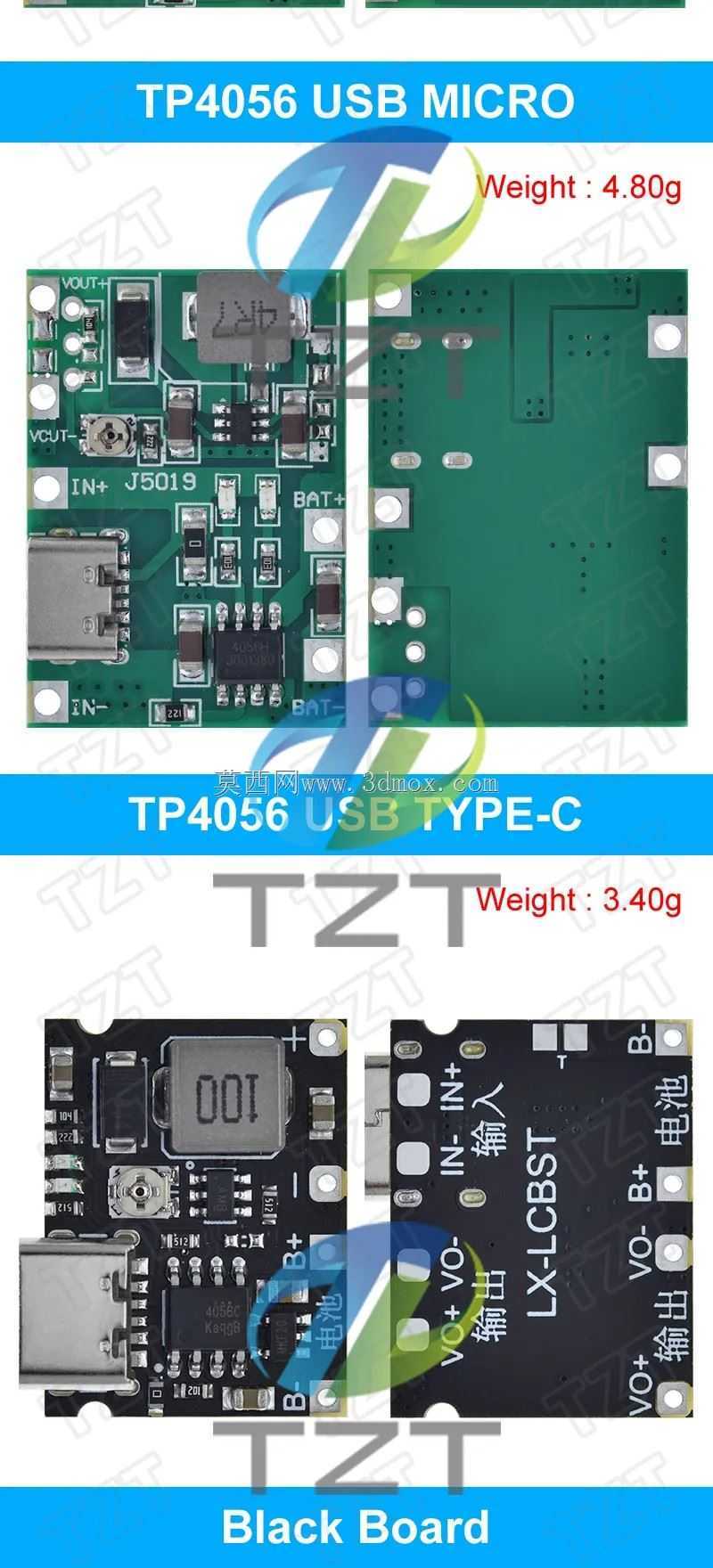

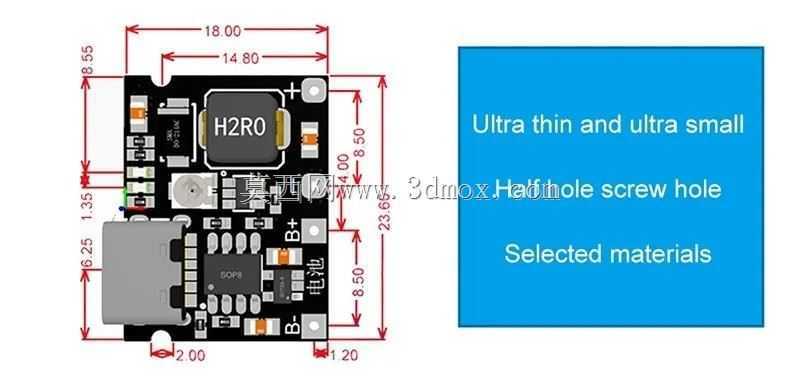

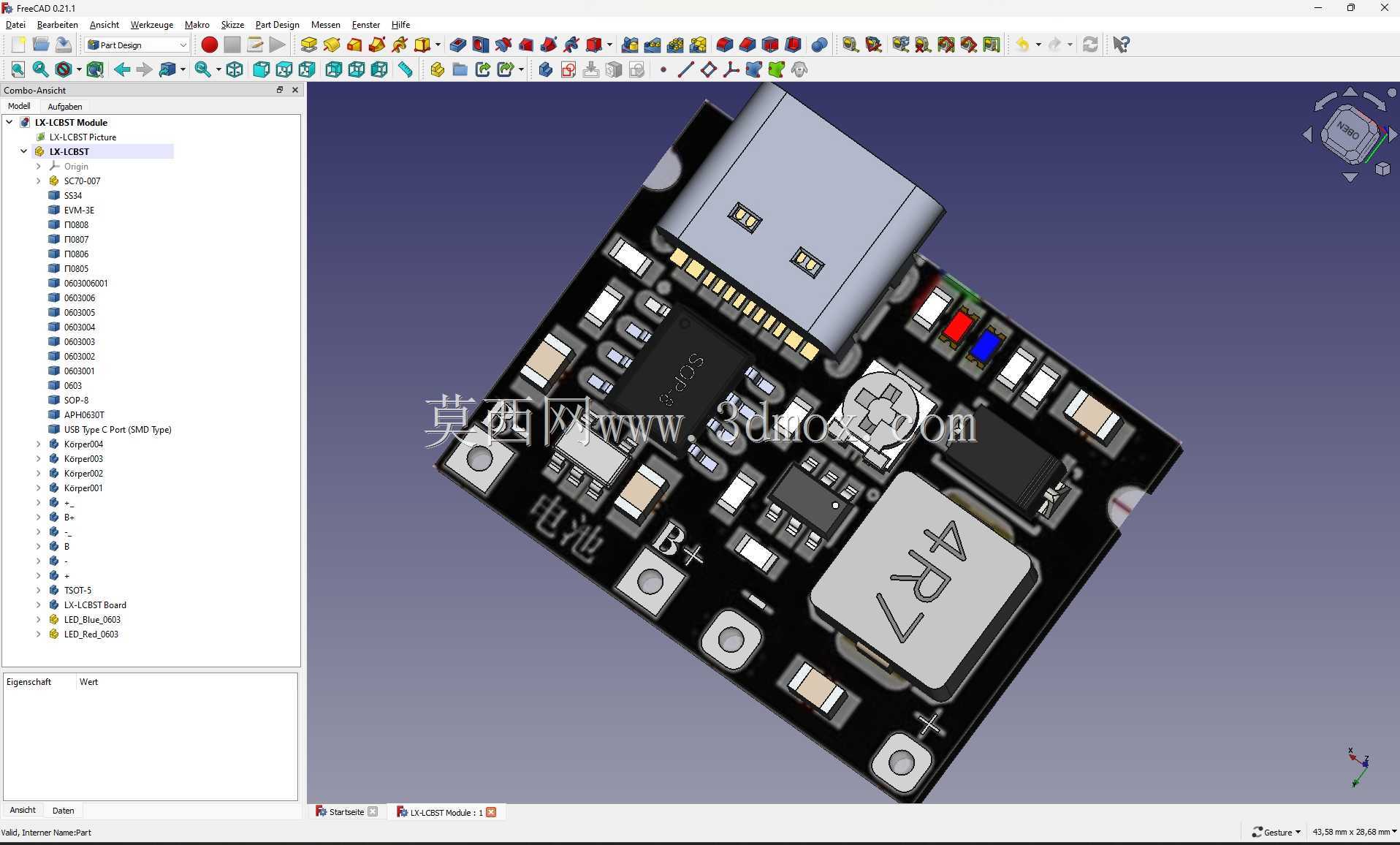

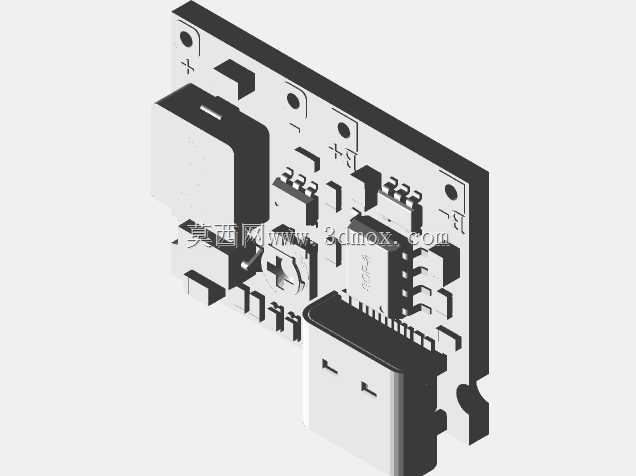

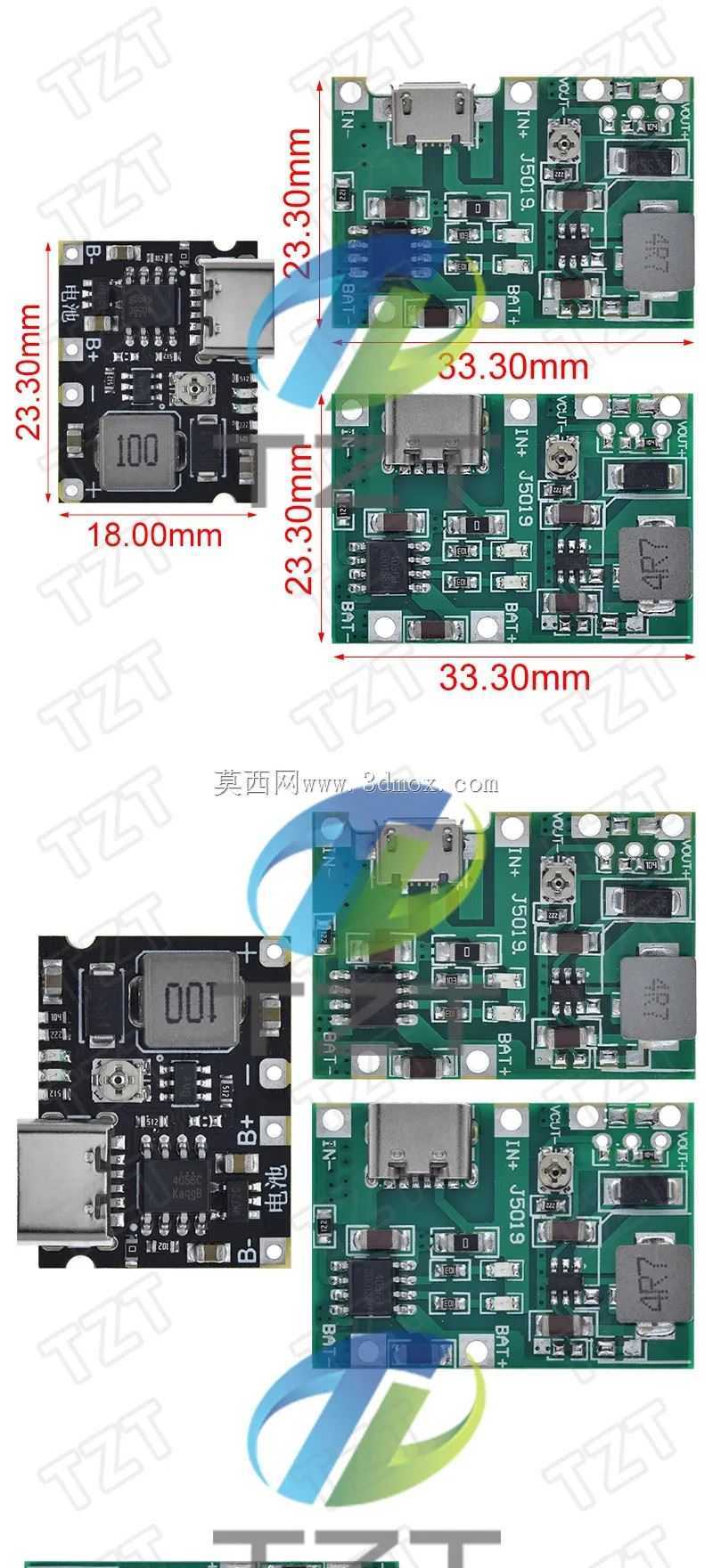

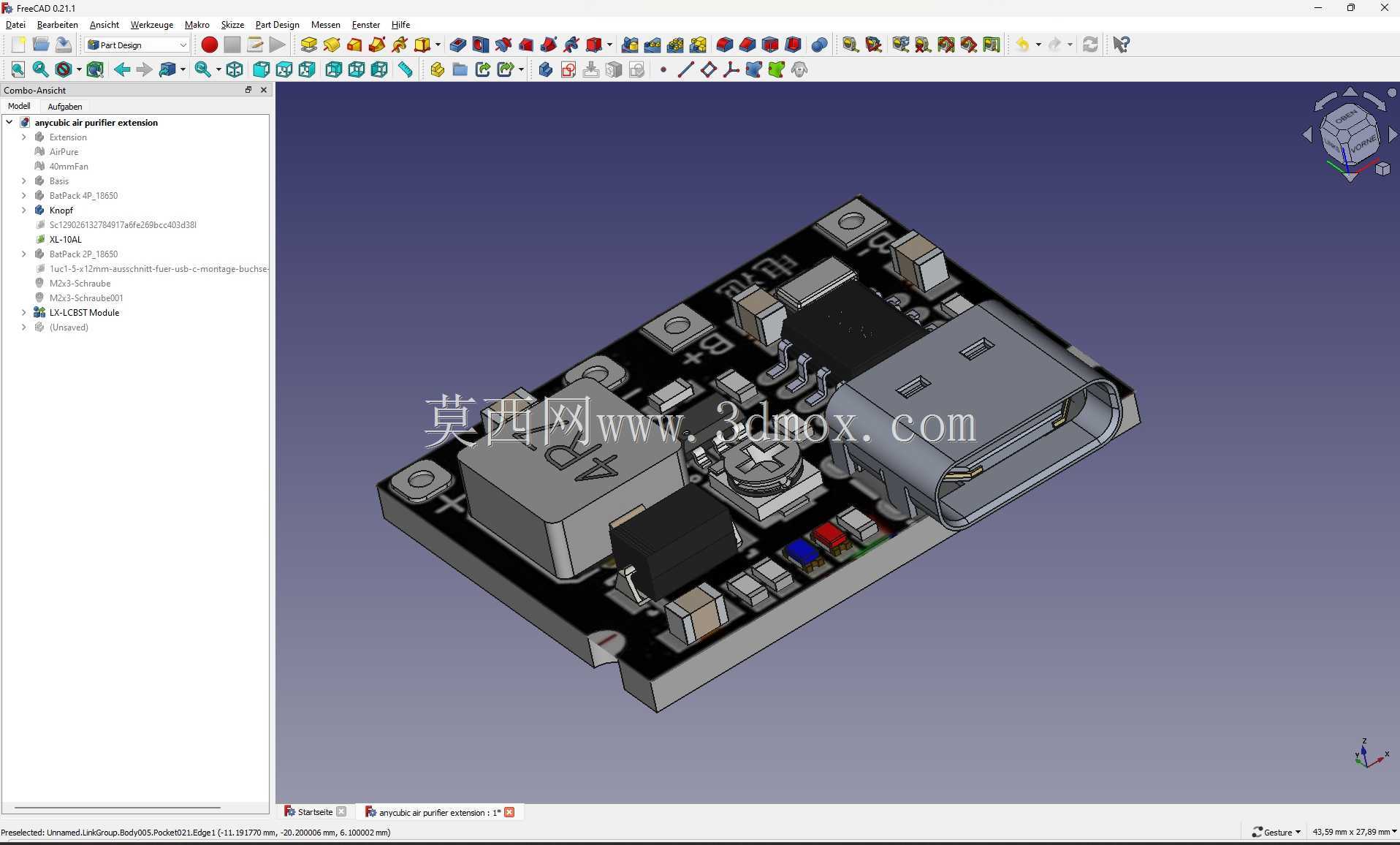

　　这款锂离子电池充电模块的三维结构设计，核心围绕小功率便携电子设备的供电补能需求展开，日常可嵌入手持检测仪器、小型DIY数码外设、便携照明装置等对安装空间有严格限制的产品内部，作为独立的充放电管理单元使用，无需额外搭配复杂的外围电路即可完成锂电池的充放电管控。从结构布局来看，整体PCB采用矩形板型设计，板边预留的安装孔位可直接通过M2规格螺丝固定在设备壳体的预设柱位上，也可通过高温双面胶直接贴合在设备内部的平整安装面，适配多种不同的内部装配场景。板载元件排布充分考虑了生产环节的SMT贴片工艺要求，大尺寸功率电感、Type-C输入接口、接线端子等大重量元件均布置在板卡受力均衡的位置，避免回流焊过程中因为元件重量不均导致的板卡翘曲问题，

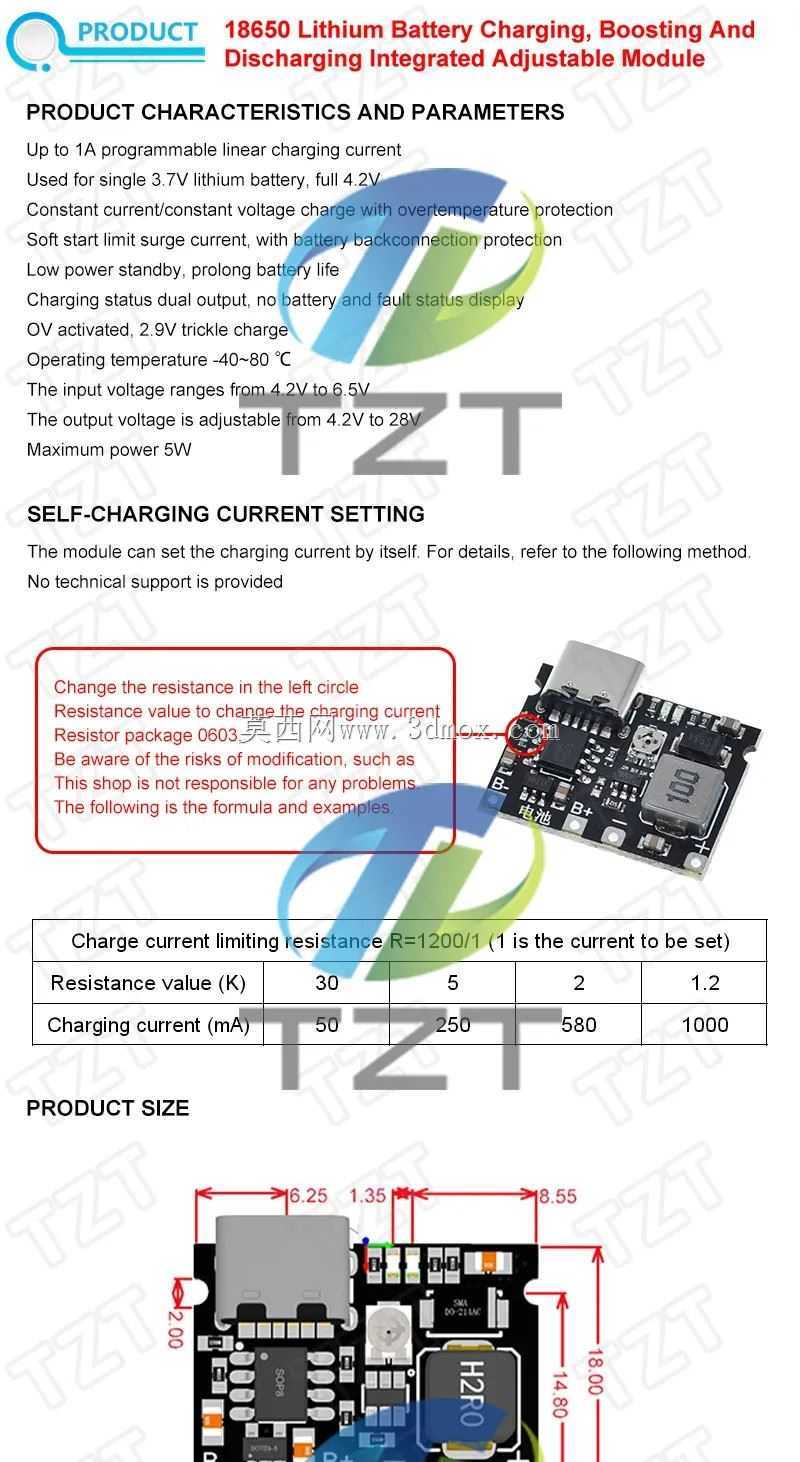

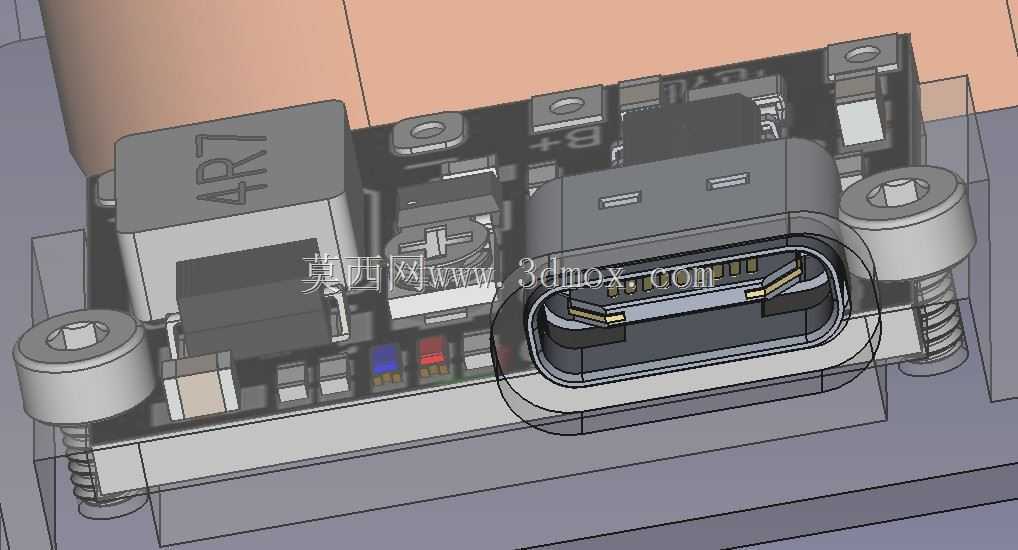

　　同时功率元件之间预留了足够的散热间隙，满负载工作时电感与电源管理芯片产生的热量可通过板载铜箔快速扩散，无需额外加装散热片即可满足长时间工作的温升要求。输入接口采用标准Type-C母座，接口位置突出板边的尺寸经过精准核算，装配后可与设备外壳的开口完全齐平，不会出现接口内凹或者外凸过多的问题，适配常规的Type-C数据线插拔需求，接口的固定焊盘做了加大处理，可承受日常使用过程中反复插拔带来的侧向冲击力，避免接口脱落导致的功能失效。板载的电池接线端子与输出接线端子均采用带标识的丝印设计，B+、电池正负极等标识直接丝印在PCB表面，生产装配过程中无需对照原理图即可快速完成接线，降低人工装配的出错概率，端子的焊盘位置做了加宽处理，

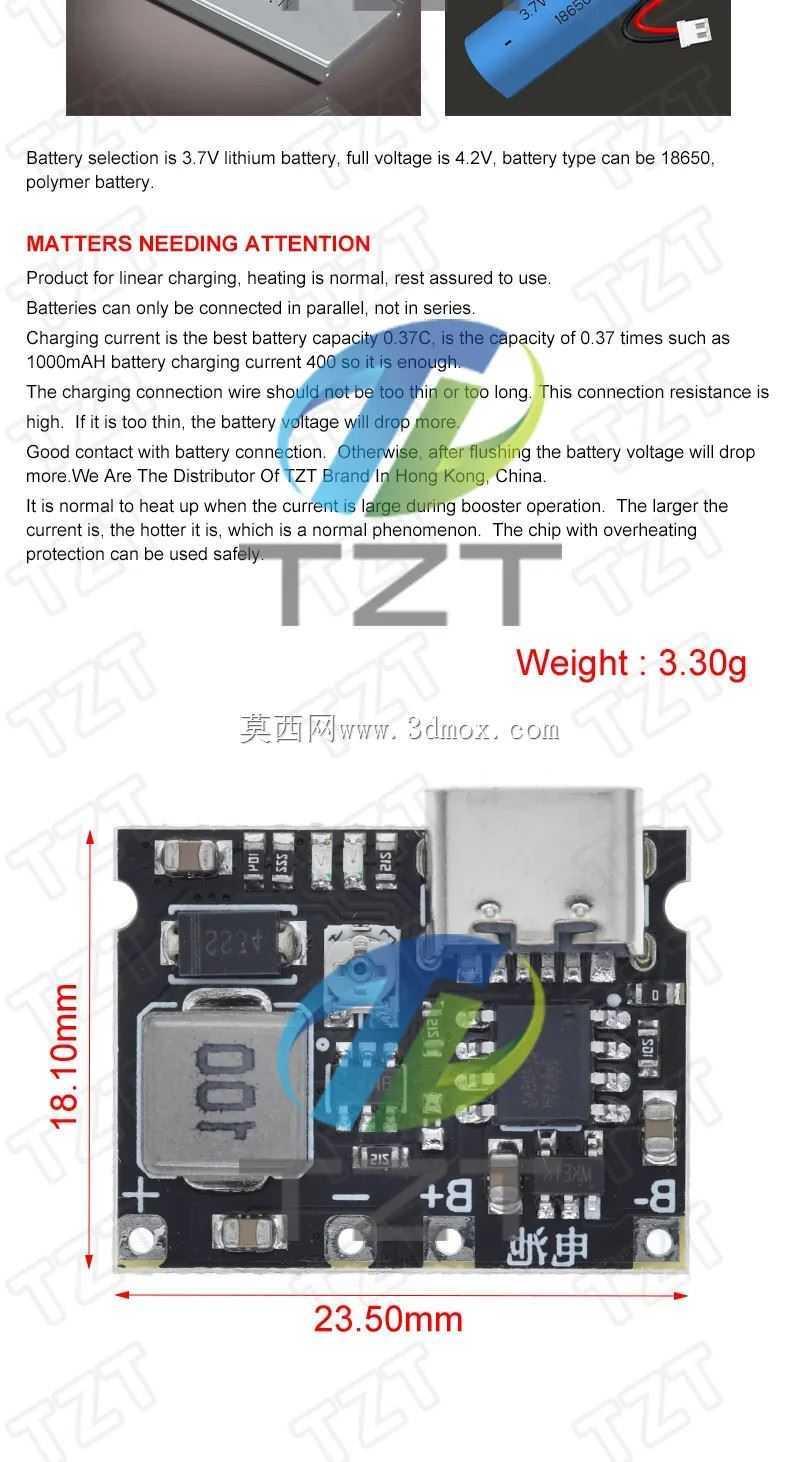

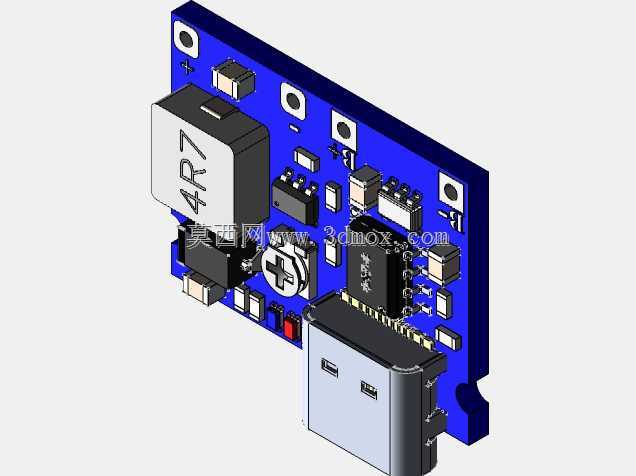

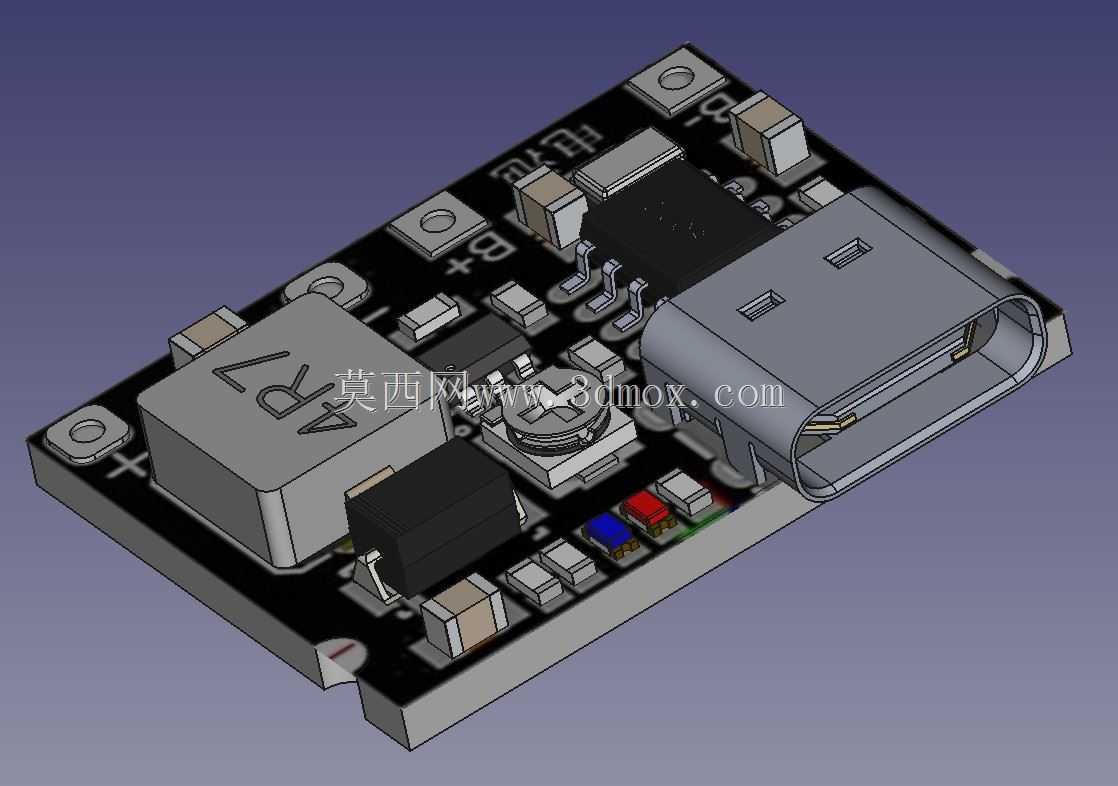

　　可适配不同线径的导线焊接，满足1-2A持续电流输出的载流要求。核心的电源管理芯片布置在板卡中心位置，周边的阻容元件按照信号流向依次排布，缩短了高频信号的走线长度，降低开关电源工作过程中的电磁辐射干扰，避免对周边的敏感电路造成影响。板载的4R7功率电感采用屏蔽式封装，可进一步降低漏磁对周边元件的干扰，电感的高度与Type-C接口的高度保持一致，整机装配时不会与外壳内部的筋位产生干涉，板卡整体厚度控制在较低水平，可嵌入厚度10mm以内的超薄设备内部。设计过程中充分考虑了不同使用场景的安装兼容性，板卡四角做了圆弧倒角处理，避免装配过程中锐角划伤设备内部的导线或者绝缘层，板边预留的工艺边可满足SMT生产过程中的传送要求，

　　量产时无需额外添加工艺辅料即可直接上线生产。从功能实现的结构匹配来看，板载的LED状态指示灯位置经过调整，装配后可正对设备外壳的导光孔位，充电过程中的状态灯光可直接导出到设备外部，用户无需拆开设备即可直观了解充电状态。整个板卡的元件布局经过多轮优化，在有限的板面空间内集成了充电管理、DC-DC升压、保护电路等全部功能单元，没有多余的冗余空间，元件之间的安全间距满足安规设计要求，高低压区域之间做了清晰的隔离划分，避免生产或者使用过程中出现短路风险。
