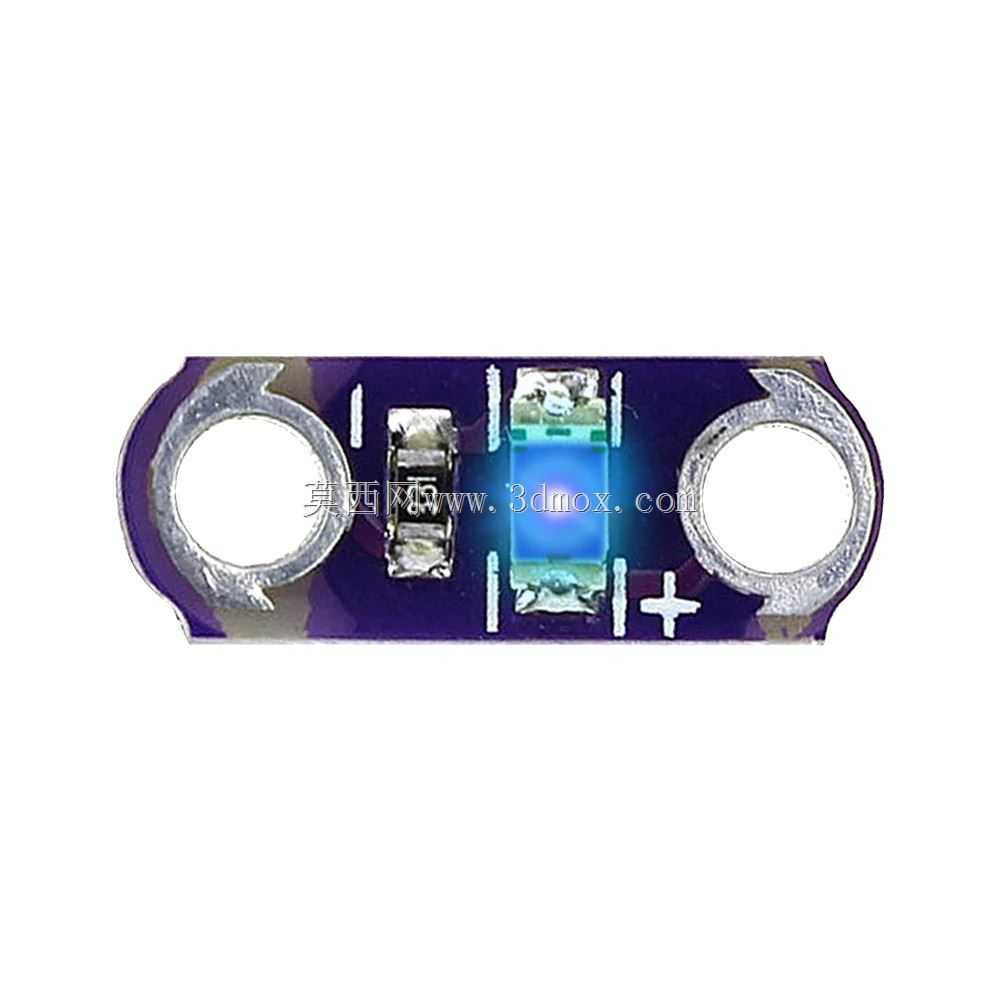

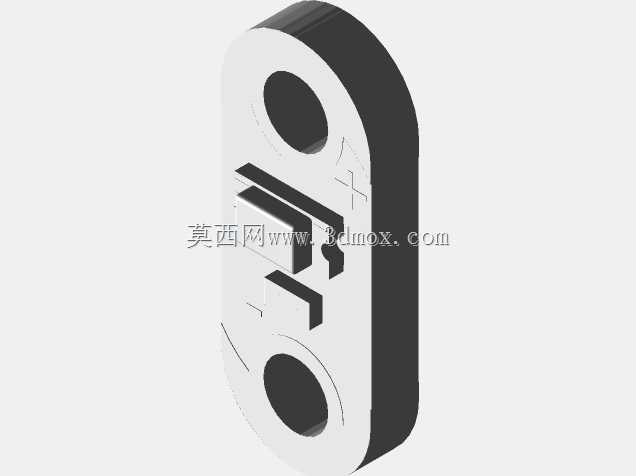

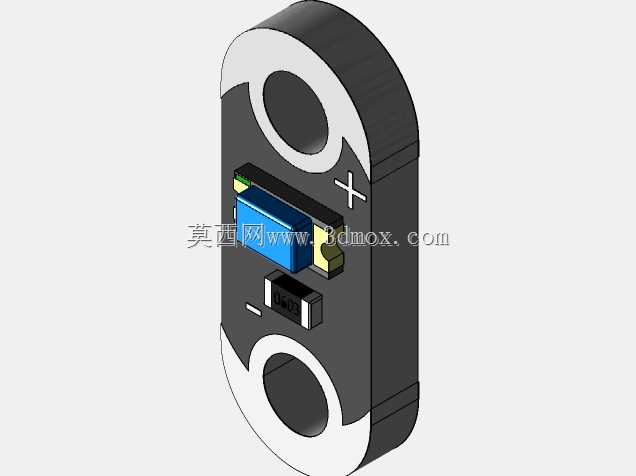

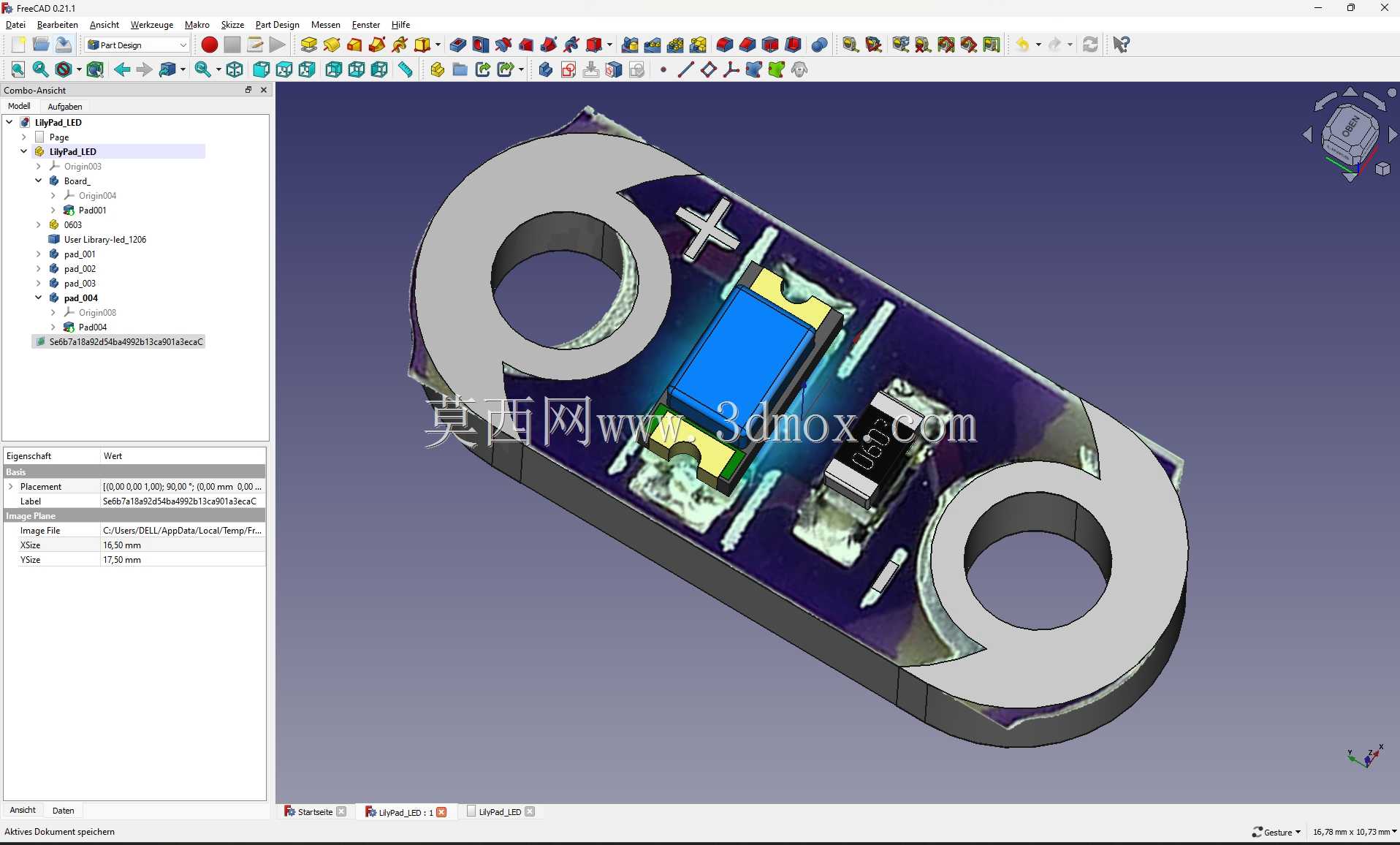

LilyPad多色LED可穿戴模块参考板结构

　　这款参考板结构针对可穿戴电子织物场景设计，核心适配LilyPad系列 sewable 电子体系，主要面向智能服饰、交互织物、柔性电子装置的指示灯功能需求，可直接缝入纺织面料中，为穿戴式交互装置提供多色状态指示输出。从实际使用场景来看，这类模块常被集成在智能运动服、互动演出服饰、可穿戴教育套件、柔性传感织物中，通过不同颜色的LED亮灭、组合点亮来反馈设备工作状态、传感触发信号、交互指令响应，相比普通直插LED模块，它的结构完全适配织物安装逻辑，不会出现尖锐棱角勾扯面料、引脚刮蹭皮肤的问题。

　　设计上首先考虑了织物安装的边界需求，板体两端设置了大尺寸金属化安装孔，孔径适配常规缝纫线与导电纱线，既可以用普通缝纫线将模块机械固定在面料上，也可以通过导电纱穿过孔位实现电气连接，无需额外焊接接插件，适配手工织物电子的制作流程。板体边缘做了圆弧过渡处理，所有元件布局都避开了安装孔周边的缝纫走线区域，防止缝纫过程中缝线剐蹭元件引脚造成短路，也避免元件突出硌压皮肤，提升穿戴舒适度。

　　功能层面，板载的多色LED覆盖黄、绿、白、蓝、红五种常用指示色，每个LED都配套了对应的限流元件，无需外部额外添加限流电阻即可直接接入3.3V-5V的低压控制电路，适配主流可穿戴主控板的IO口输出电平，使用者可以通过主控引脚单独控制每颗LED的亮灭，实现不同状态的灯光指示。板上的元件布局遵循低压电子模块的布线逻辑，功率回路与信号回路做了基础分隔，限流元件紧贴对应LED布置，缩短高频走线长度，降低不同LED控制信号之间的串扰，即使多颗LED同时点亮也不会出现亮度不均、误触发的问题。

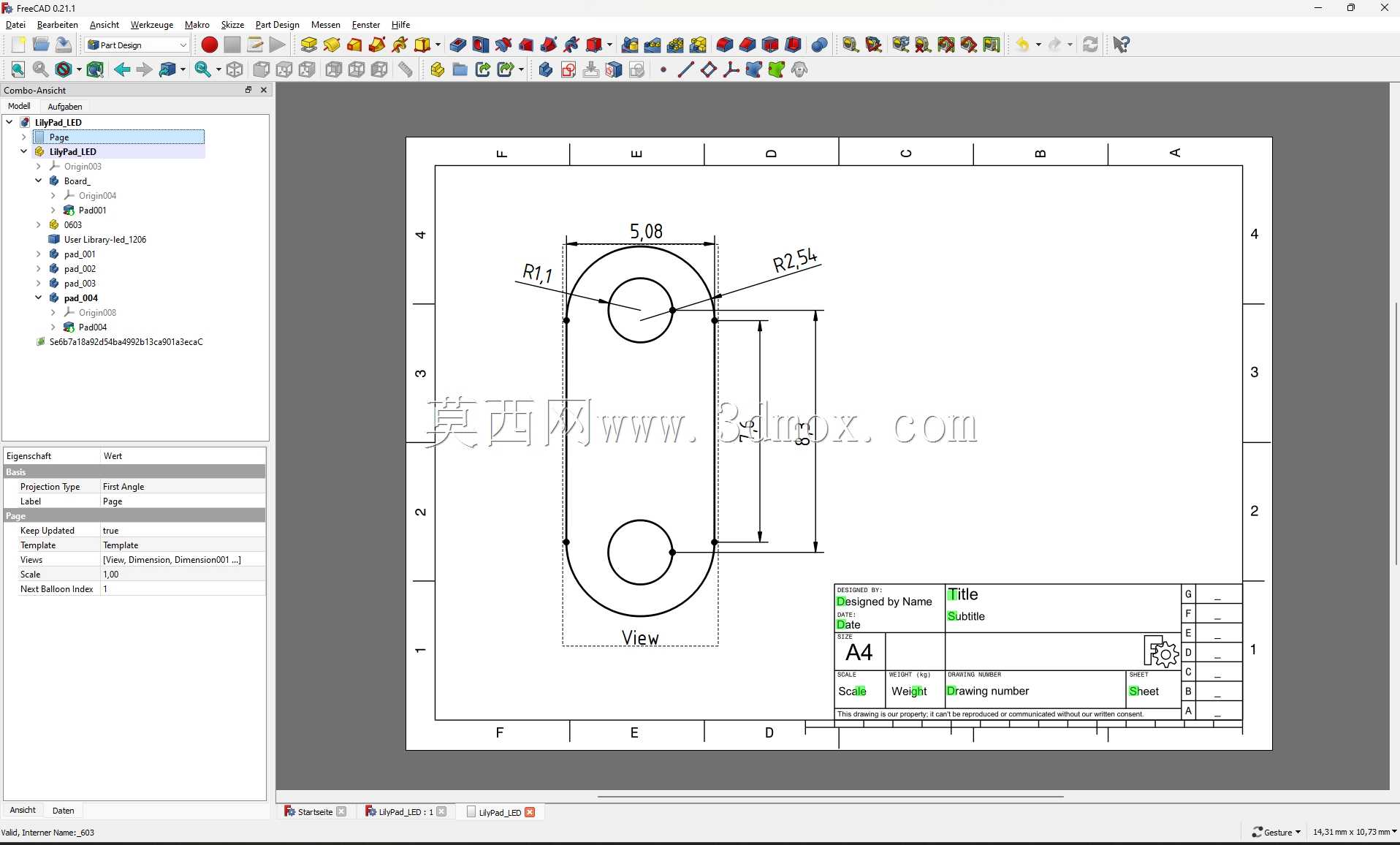

　　从安装尺寸边界来看，板体整体为长圆形结构，两端安装孔的中心距适配LilyPad系列模块的通用安装间距，可以和同系列的主控模块、传感模块、电源模块直接拼接缝入面料，保持织物上的元件布局整齐统一。板体整体厚度控制在薄型化范围内，所有贴片元件都采用低高度封装，贴装完成后整体凸起高度不超过3mm，缝入面料后不会出现明显的异物感，也不会因为面料弯折导致元件脱焊，板基采用耐弯折的薄型覆铜板，具备一定的抗弯折性能，适配织物穿戴过程中的反复拉伸、弯折形变。

　　在实际选型使用时，这类模块不需要额外设计固定结构，直接通过缝纫即可完成安装，电气连接可以选择导电缝纫线或者细漆包线，走线可以隐藏在面料夹层中，不会破坏服饰的外观完整性。设计建模过程中需要重点关注安装孔的金属化区域避让，所有元件的焊盘都要和安装孔保持足够的安全间距，防止缝纫时的针脚刺穿焊盘造成线路短路；同时要注意板体边缘的圆弧曲率，不能出现直角或者锐角，避免在穿戴过程中勾扯面料纤维，也防止尖锐边角划伤皮肤。另外板上的LED发光面要做轻微的凸起设计，保证缝入面料后光线可以透过表层织物向外投射，不会被面料完全遮挡，同时也要避免LED突出过高造成勾挂。

　　从结构可靠性角度，建模时所有贴片元件的焊盘都按照回流焊工艺要求做了加长处理，提升元件在板体弯折时的焊接附着力，限流元件采用和LED同高度的贴片封装，保证整板可以通过常规贴片机完成量产贴装，不需要特殊工艺处理。两端的安装孔做了环宽加大处理，即使多次穿线缝纫也不会造成孔位铜箔脱落，保证机械固定和电气连接的长期可靠性。
