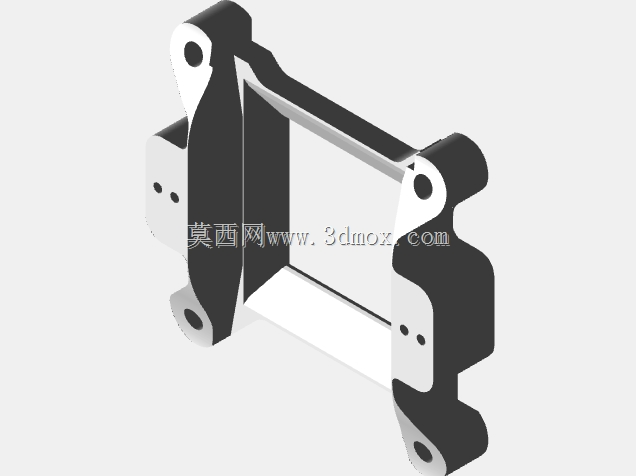

ArcticCPU冷却器适配DL24系列负载转接结构

　　在电子负载日常测试作业中，不少从业者会遇到散热组件与测试设备安装位不匹配的问题，尤其是DL24、DL24P这类150W功率级别的电子负载，原配散热方案在长时间满功率放电测试时，容易出现核心区域热量堆积、温漂过大影响测试精度的情况，而Arctic Cooling Freezer Xtreme系列CPU冷却器的散热冗余量充足，鳍片换热面积大、热管导热效率高，刚好可以覆盖150W级别的散热需求，但两者的安装孔位、固定基准完全不统一，直接安装无法实现受力均匀，甚至会压损负载核心的测温元件。

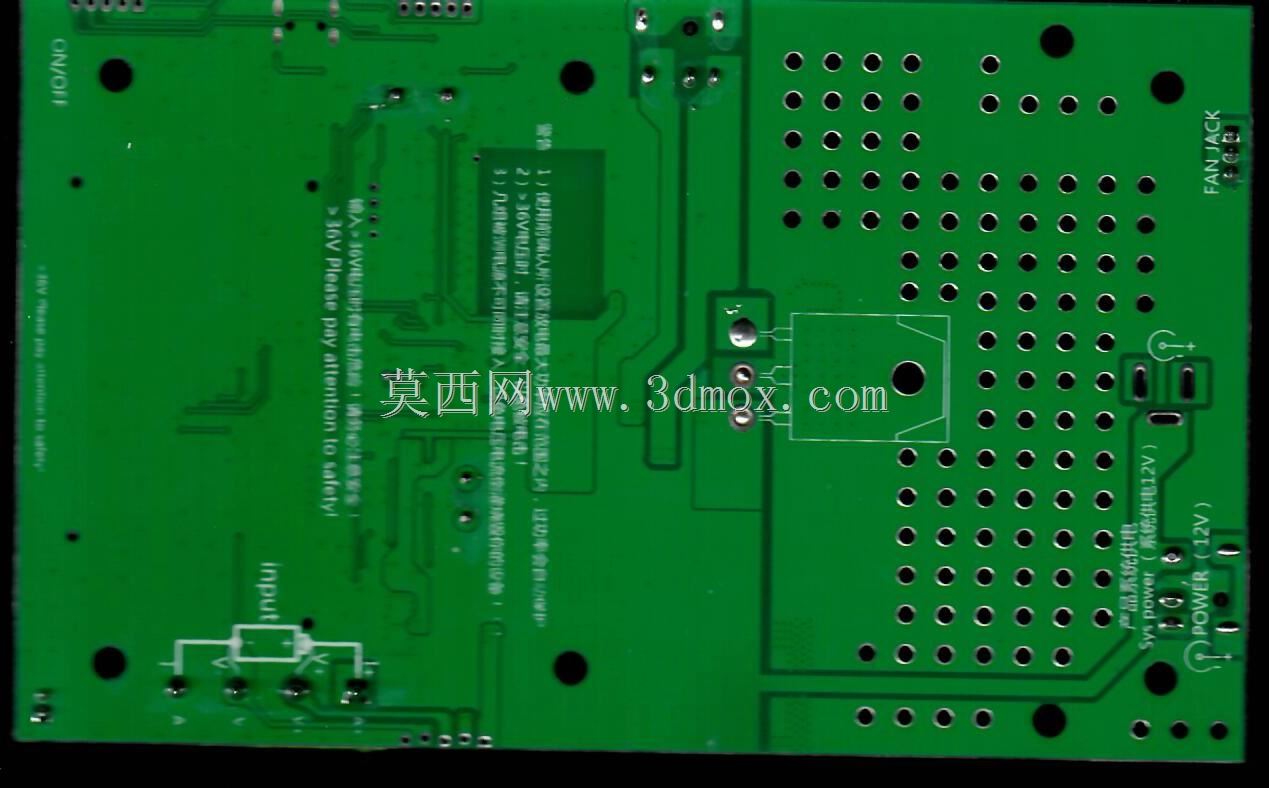

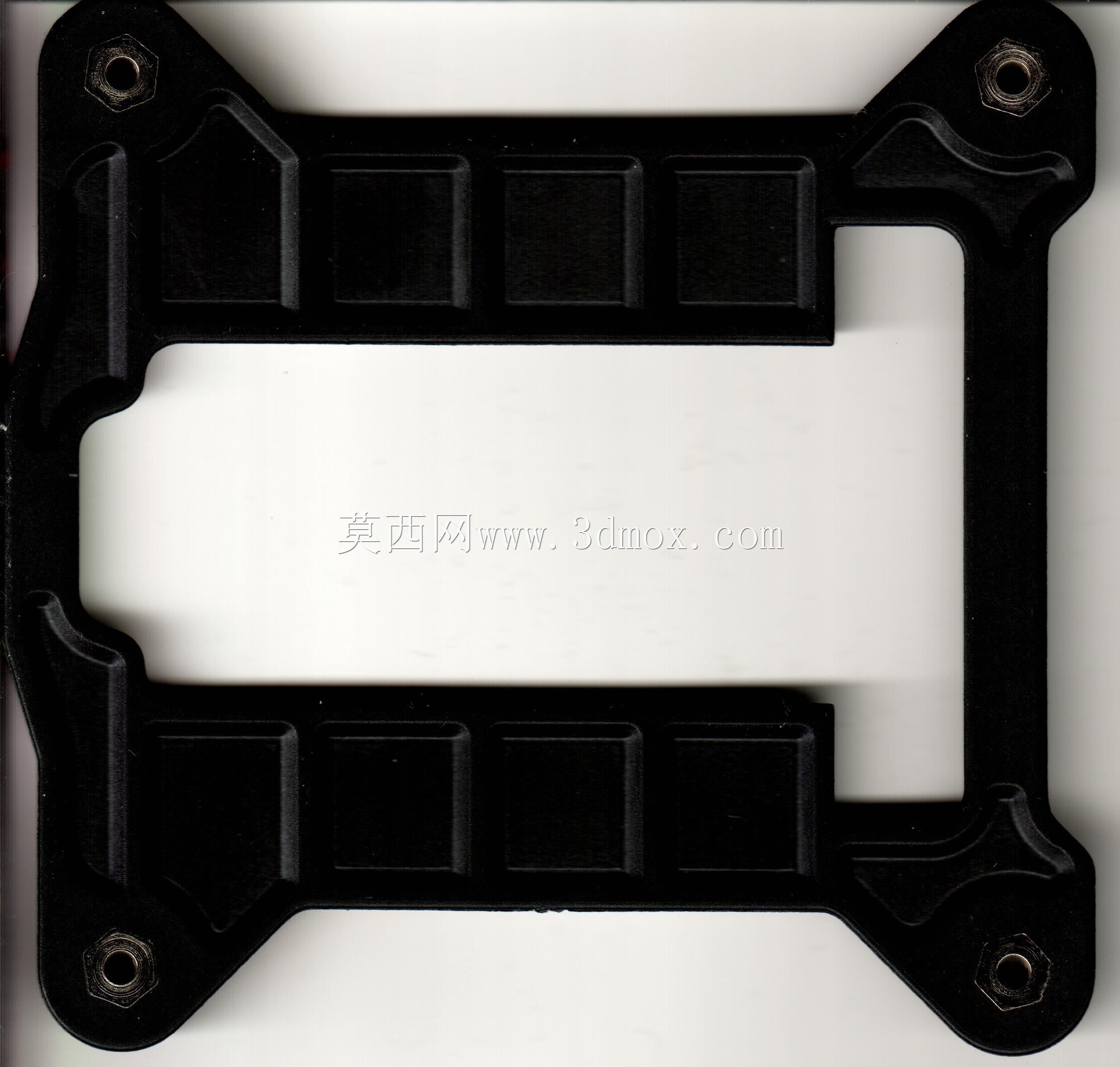

　　这套适配结构的设计核心就是解决两类设备的安装基准差问题，设计初期先对两类设备的安装界面做了全尺寸测绘：DL24系列电子负载的核心发热区域位于PCB板中心，固定孔为M3规格，孔距呈42mm42mm正方形分布，核心元件表面比PCB安装面高出1.2mm，安装时需要预留0.3mm的压缩间隙避免硬接触压损；而Arctic Cooling Freezer Xtreme冷却器的原装扣具是针对台式机CPU插座设计，固定孔距为75mm75mm，底座接触面为平面铣削加工，平面度控制在0.05mm以内，直接固定在电子负载上会出现孔位完全错位、底座无法贴合发热面的问题。

　　适配结构采用了阶梯式定位设计，靠近电子负载的一侧做了下沉式定位凸台，凸台尺寸与电子负载PCB上的安装定位槽完全契合，安装时可以直接卡入定位槽，不需要反复调整对齐位置，凸台上预留的M3通孔与负载安装孔一一对应，采用不锈钢螺丝固定，拧紧力矩控制在0.6N·m，既保证固定牢靠不会因散热风扇振动出现松动，又不会因力矩过大压裂PCB板。靠近冷却器的一侧则按照CPU冷却器的原装扣具孔位做了对应的固定柱，固定柱高度经过精确计算，安装后冷却器底座与负载发热核心的间隙刚好可以容纳0.2mm厚的导热硅脂层，既不会因间隙过大导致导热热阻升高，也不会因间隙过小导致硅脂被完全挤出失去导热作用。

　　在实际应用场景中，这套适配结构可以直接替换DL24、DL24P电子负载的原配散热片，不需要对负载本体做任何切割、打孔改装，也不需要修改冷却器的原装结构，安装完成后，在150W满功率持续放电测试场景下，负载核心温度可以比原配散热方案降低22℃以上，温漂控制在0.5%以内，完全满足锂电池容量测试、DC适配器带载测试、电源老化测试等长时间持续作业的散热需求。适配结构的外形轮廓完全避让了电子负载上的USB通讯接口、电压检测接线柱、显示屏操作区域，安装后不会遮挡任何操作界面，也不会干涉接线作业，整体突出负载外壳的高度为72mm，比原配散热片仅高出18mm，不会额外占用过多测试台的垂直空间，常规的设备防尘罩依然可以正常使用。

　　设计过程中还做了受力仿真验证，适配结构采用ABS+PC混合材质注塑成型，在冷却器自重185g的持续载荷下，长期使用不会出现形变下垂，固定柱的拉拔力可以达到50N以上，即使测试台出现轻微晃动或者搬运设备，冷却器也不会出现移位脱落的情况。针对冷却器风扇的走线，适配结构侧面预留了走线卡槽，可以将风扇供电线顺着卡槽引导至负载的预留供电接口，避免走线散乱干扰测试接线，也不会出现线材被风扇卷入的风险。对于经常需要做18650锂电池充放电循环测试、小功率电源老化测试的从业者来说，这套适配结构不需要额外购置高成本的专用散热组件，利用手头闲置的CPU冷却器就可以完成电子负载的散热升级，改装成本低，安装过程简单，不需要专业的改装工具，只需要一把十字螺丝刀就可以完成全部安装操作，散热提升效果明显，能有效降低电子负载因过热触发过温保护的概率，延长设备核心元件的使用寿命，减少测试过程中因温度过高导致的测试数据偏差。
