卧式塑料制瓶成型设备结构设计

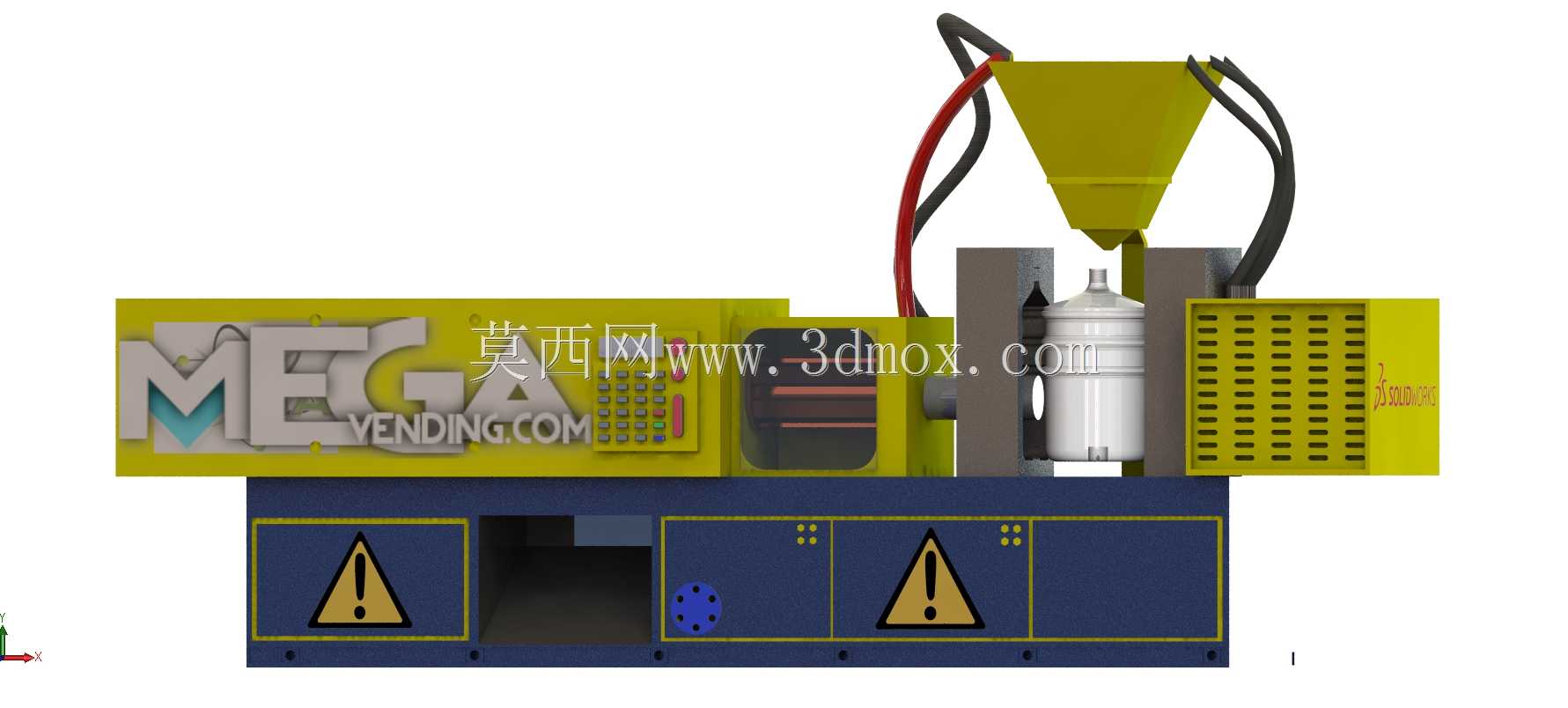

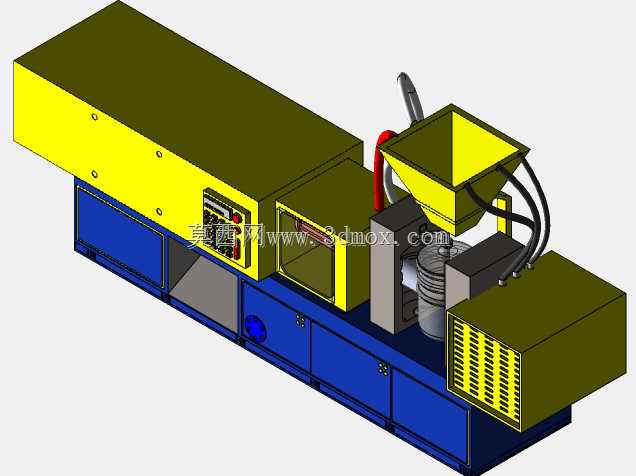

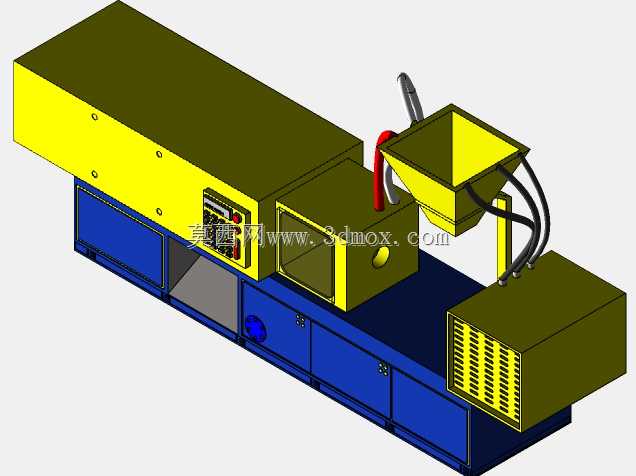

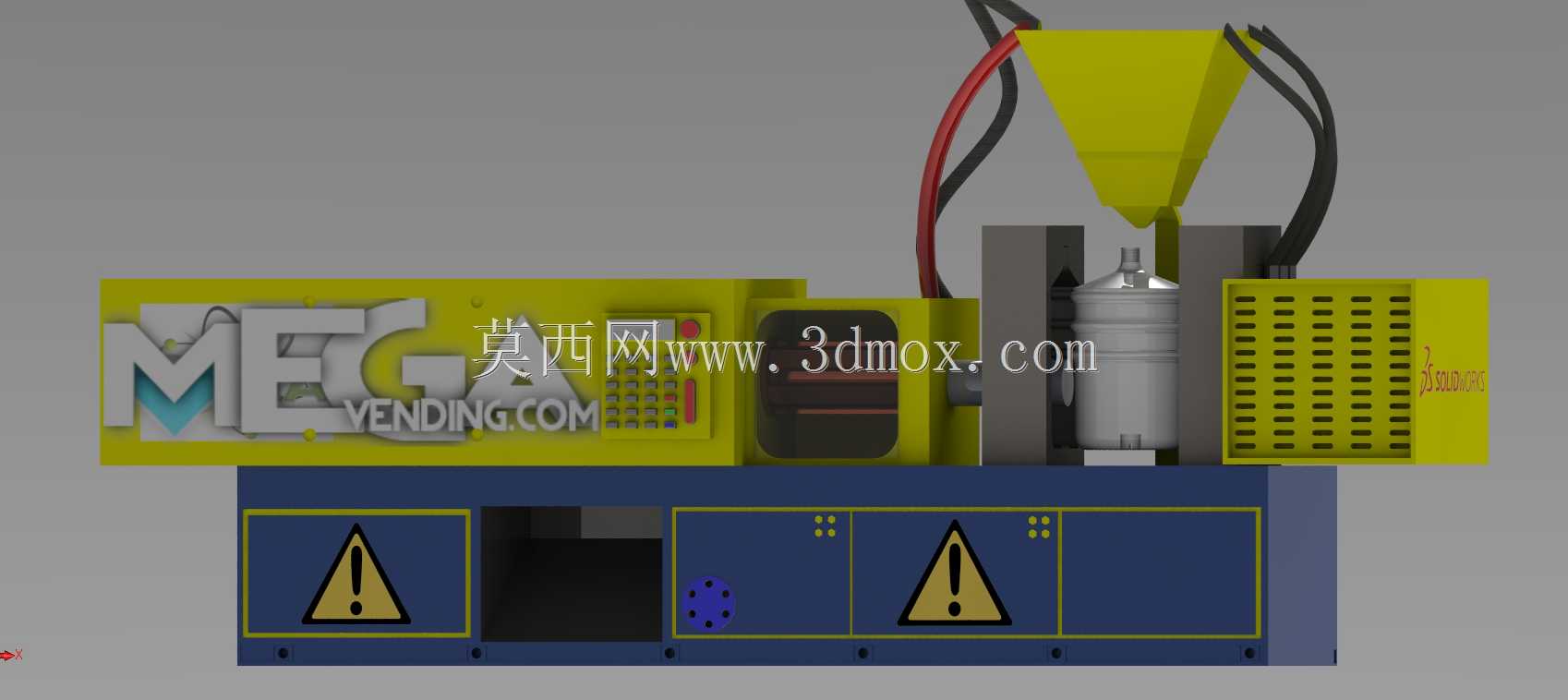

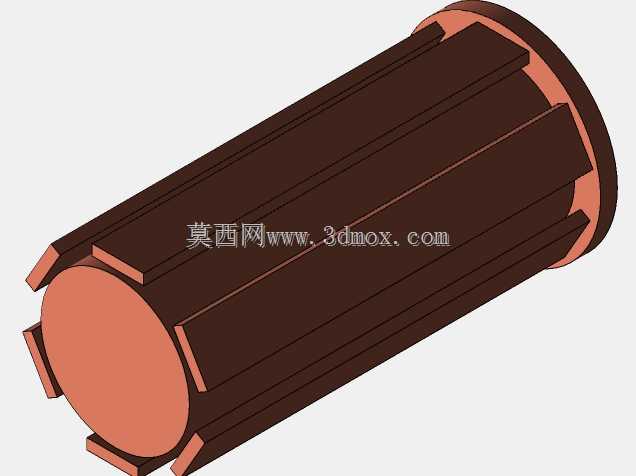

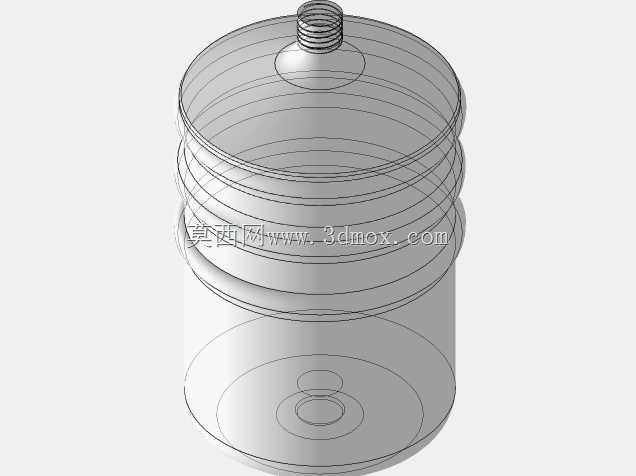

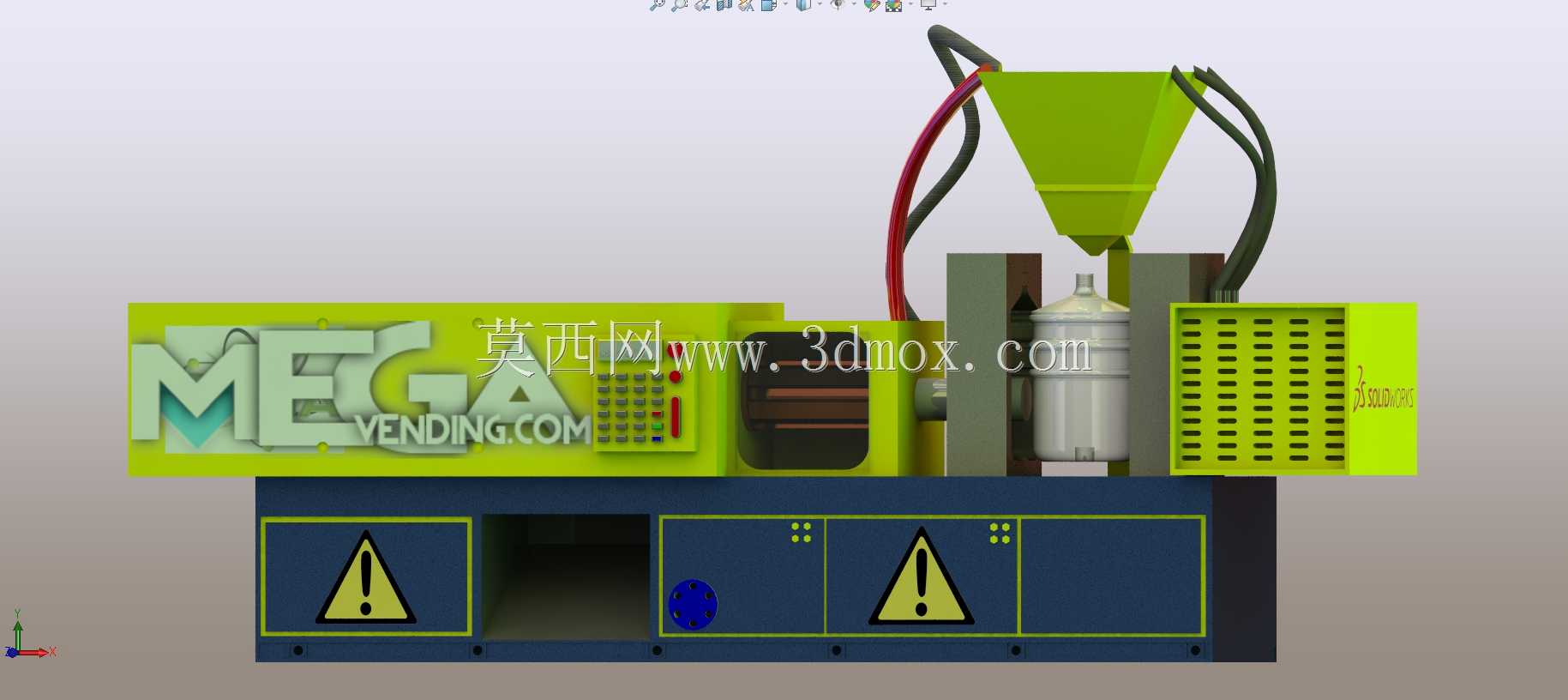

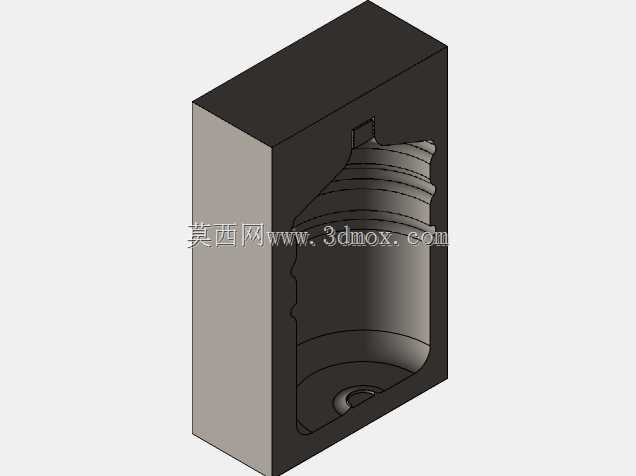

该模型呈现的是一套面向中空塑料瓶量产场景的卧式成型设备，整体采用分体式柜体承载结构，下部为深蓝色焊接机架，预留了电气柜安装腔与液压管路走线空间，正面设置两处三角警示标识，对应高温成型区与运动合模区的安全防护边界。机架上方左侧布置黄色主机箱体，箱体正面集成操作面板与透明观察窗，可直接观测内部注射或吹塑执行组件的运行状态；中部为成型工位，上方架设锥形料斗，用于颗粒原料的暂存与重力送料，料斗两侧布设红蓝管路，分别对应加热辅料输送与冷却介质回路；工位右侧设置带密集格栅的黄色箱体，承担液压站散热或电气元件通风功能。从安装边界来看，设备整体为长条形卧式布局，左右跨度覆盖操作区与散热区，前后方向预留操作维护距离，料斗向上突出主机顶面，安装时需核对车间上部净空，避免与厂房管线、起重设备发生干涉；底部机架为整块落地式支撑，无需额外高精度地基，但需保证地面水平度满足合模机构的运动精度要求。在功能设计上，这套设备将原料供给、成型执行、合模锁模、控制操作、散热防护集成在同一机架上，料斗的锥角设计参考了塑料颗粒的安息角，可减少原料架桥、堵料的概率；两侧管路的走向避开了操作人员的常规操作路径，同时预留了快拆接头位置，方便后期维护时更换加热圈或清理冷却流道。观察窗的位置对应成型核心区，调试人员无需开启安全门即可观察型坯成型、模具闭合的全过程，降低调试阶段的安全风险。右侧格栅的开孔方向与内部散热风道匹配，可引导气流横向穿过发热元件，避免热量在封闭柜体内积聚。对于结构设计从业者而言，建模时需要重点处理多部件的装配层级：机架作为基准件，要先确定安装平面的孔位分布，再依次固定主机箱体、成型工位组件、散热箱体；料斗与中部成型座的连接需考虑密封结构，防止粉尘溢出；警示标识的位置并非随意张贴，需对应危险区域的可视范围，保证操作人员在常规站位即可识别风险。设备选型阶段，可根据该三维模型核对厂房的通道宽度、设备进场路线，尤其是整体长度是否满足车间门体、货运电梯的通行尺寸；同时可依托模型模拟管路排布，优化走线长度，减少现场装配时的管路弯折与接头冗余。模型中各外罩的圆角、螺栓孔位、面板按键布局均参照实际工业设备的设计习惯，没有脱离量产设备的加工逻辑，比如散热格栅采用等距长条孔，既满足通风量要求，也适配钣金冲压的加工工艺；操作面板略微倾斜，符合站立操作时的视角与手部操作高度，减少长时间操作的疲劳感。下部柜体的开门方向与维护空间对应，电气元件侧预留了接线端子排的安装位置，液压侧则留出了阀组的拆装空间，这些细节都能为同类塑料成型设备的改型设计提供直接参考。
