螺旋弹簧式液压减震缓冲构件

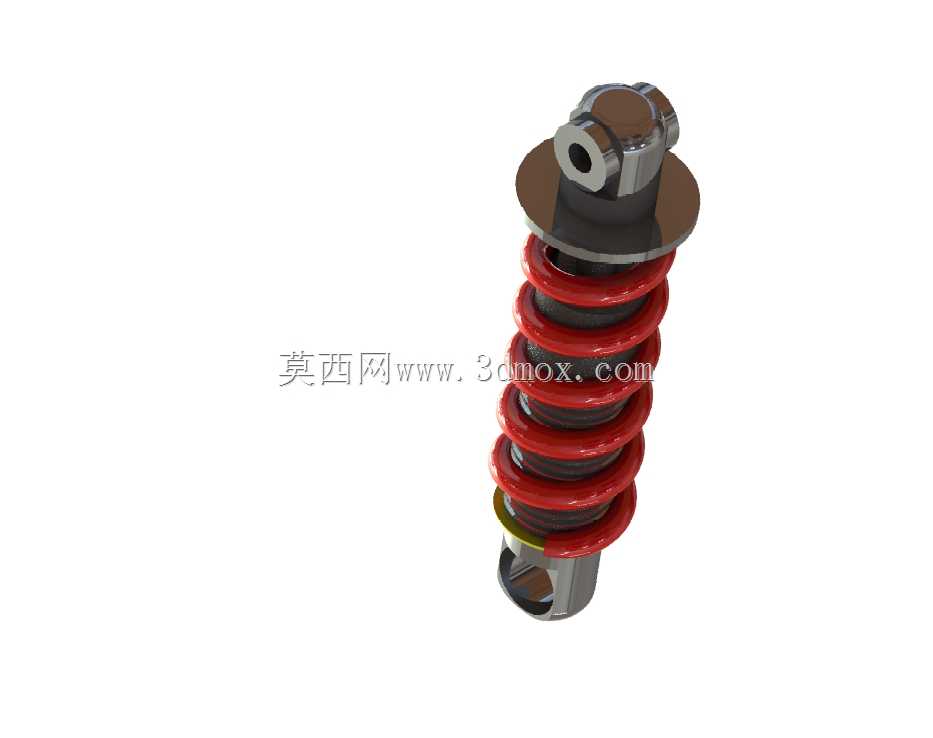

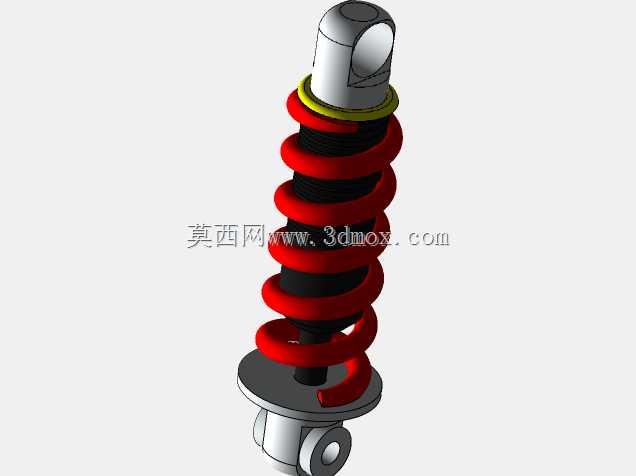

　　该减震构件核心采用螺旋弹簧与液压阻尼筒同轴集成的结构布局，日常应用覆盖乘用车辆悬挂系统、小型工业设备隔振工位、自动化输送线缓冲端等多类场景，核心作用是吸收外部冲击产生的动能，通过阻尼介质的节流作用将冲击能量转化为热能耗散，避免刚性冲击对相连结构造成疲劳损伤，同时抑制弹簧吸震后往复弹跳带来的余振，提升相连设备运行的平稳性。从结构设计逻辑来看，上端采用带通孔的吊耳式安装接头，可通过销轴与上端承载支架实现铰接，允许工作过程中存在小角度的摆角偏移，适配安装面存在小幅相对位移的工况；下端采用环套式铰接结构，与下端支撑位连接后可抵消径向的错位公差，降低安装对位的精度要求。中间的螺旋弹簧选用等节距圆柱螺旋结构，弹簧刚度经过匹配调校，

　　在额定承载区间内可提供线性的支撑力，既能够承担静态载荷下的支撑作用，又能在冲击载荷出现时产生可控的压缩形变，初步缓冲峰值冲击力。内置的阻尼筒与弹簧同轴布置，阻尼活塞上设置有常通节流孔与阀片结构，当弹簧压缩或回弹时，筒内液压油通过节流孔在不同腔室间流动，产生与运动速度正相关的阻尼力，避免弹簧出现无阻尼的持续振荡。外形尺寸方面，整体为同轴圆柱状布局，最大外径由弹簧中径加弹簧丝直径决定，安装距为上下铰接点中心的额定间距，压缩行程预留足够的冗余量，避免极限冲击工况下出现弹簧并圈、阻尼筒撞底的失效问题。安装边界上需要预留足够的径向空间，避免弹簧压缩过程中与周边结构发生剐蹭，上下铰接点的同轴度公差需要控制在合理范围内，

　　防止工作过程中出现侧向附加力，加速阻尼密封件的磨损。该结构的设计充分考虑了工况下的受力特性，弹簧表面做了防锈涂层处理，阻尼筒外露活塞杆部分设置有防尘护套，避免粉尘、泥水进入密封结构导致阻尼失效，可适配多类存在隔振、缓冲需求的机械结构场景，在建模过程中对弹簧的旋向、节距、丝径参数，阻尼筒的壁厚、活塞行程，安装接头的销轴孔径、铰接宽度都做了等比例还原，可直接用于结构验证、装配模拟、工况演示等相关设计环节。
