多自由度漫游车配套机械钻臂结构设计

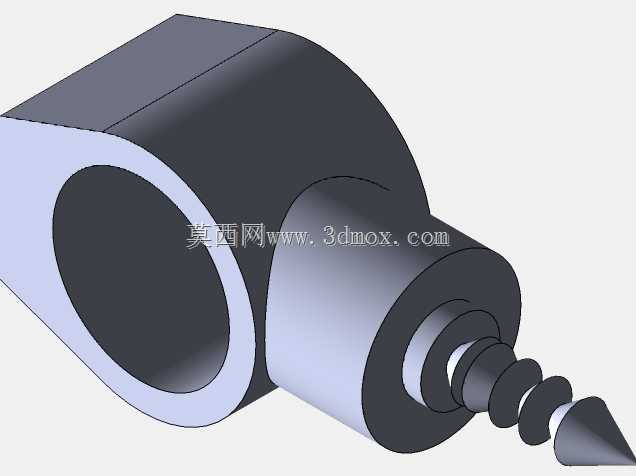

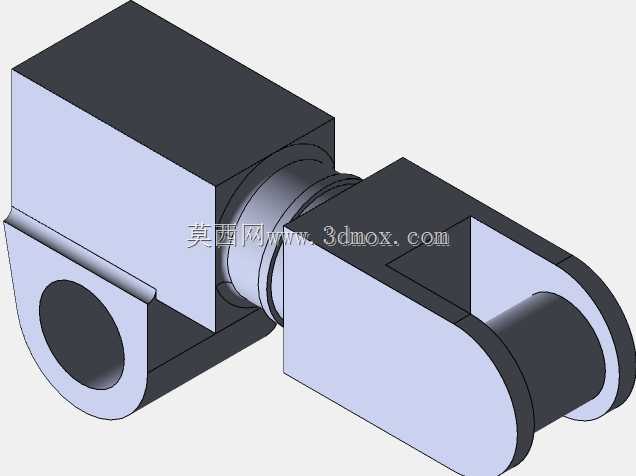

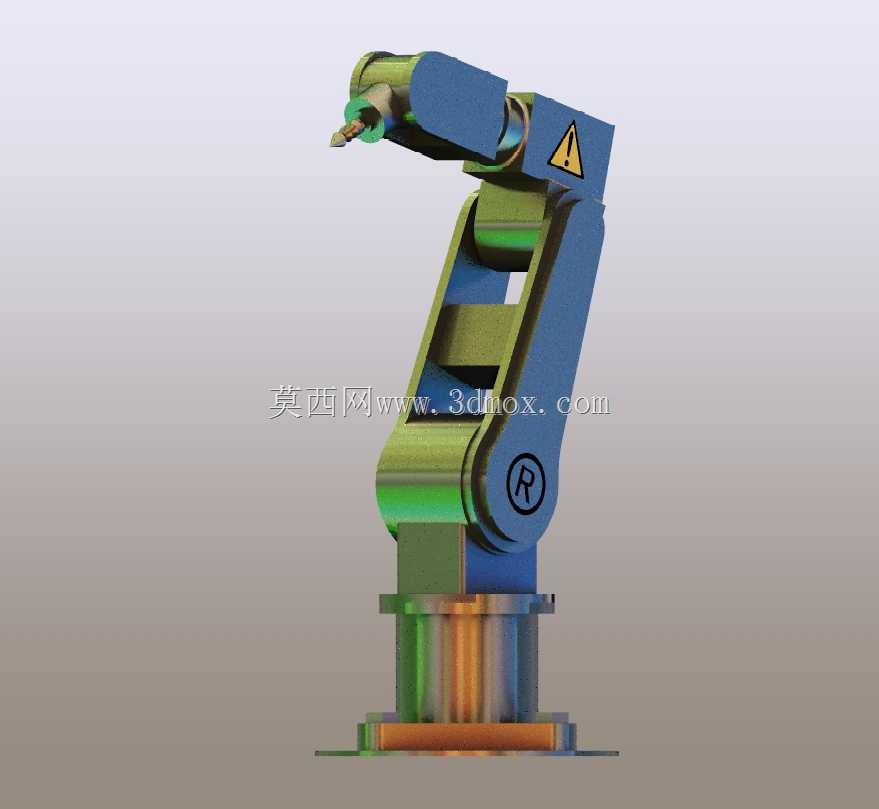

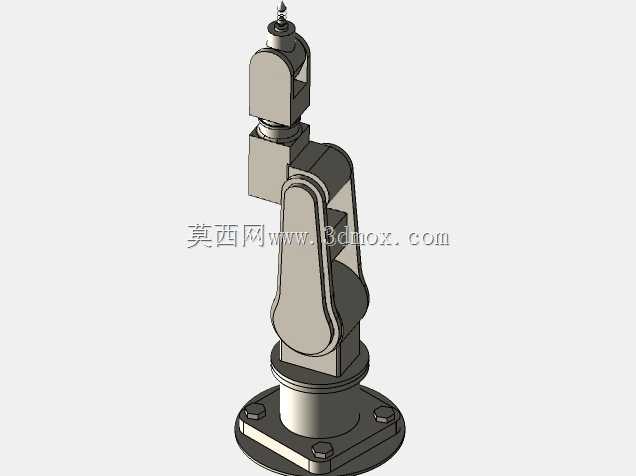

　　这款钻臂结构最初是为星际探测类漫游车的表层岩心取样作业开发的执行端结构，在地面特种巡检漫游车、狭小空间管线检修作业平台上也有很高的适配价值，能替代人工进入存在坍塌风险、辐射残留或空间局促的作业区域完成钻削取样、定位开孔类作业。整套结构采用串联多关节布局，底部为回转支撑基座，可实现360度水平方向回转调整，基座上方依次衔接大臂俯仰关节、小臂摆动关节与末端执行器回转关节，所有关节的铰接位置都做了限位结构设计，避免作业过程中出现运动干涉，同时在关节外侧预留了走线槽位，可容纳动力线缆、信号控制线与末端冷却管路的布设，不会因为关节往复摆动出现线缆磨损、拉扯断裂的问题。末端搭载的钻削执行头采用快换接口设计，可根据作业需求更换不同直径的钻具，

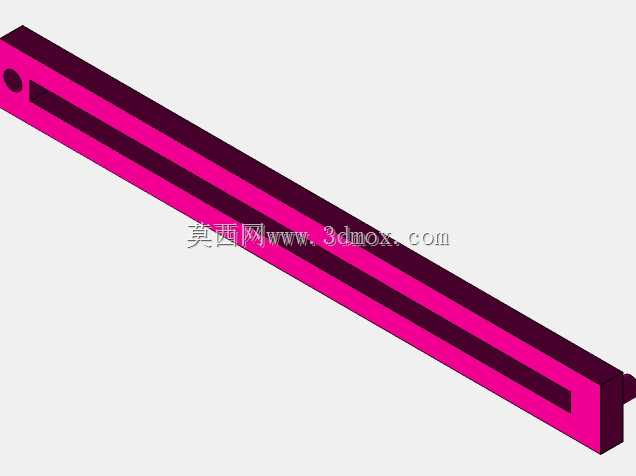

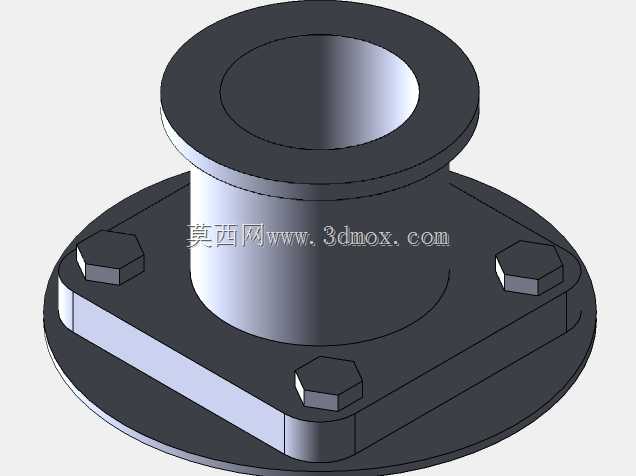

　　适配岩心取样、薄壁件开孔、紧固件预钻孔等不同作业场景，执行头旁集成了辅助定位结构，钻孔作业时可先抵靠作业面完成姿态校准，避免钻削过程中出现滑移偏位。设计阶段优先考虑了户外移动作业的抗振需求，所有臂体结构采用箱型截面设计，在控制整体自重的前提下保证足够的结构刚性，即使在漫游车行驶产生持续振动的工况下，臂体也不会出现明显的形变，保证钻孔位置精度。安装边界方面，底部基座采用法兰盘连接结构，法兰盘上均匀分布8个安装孔，可直接固定在漫游车顶部的设备安装平台上，不需要额外设计转接支架；臂体完全收拢状态下整体高度不超过基座直径的1.8倍，不会超出漫游车的通行限界，避免行驶过程中与周边障碍物发生剐蹭；

　　完全展开状态下末端钻具的作业覆盖半径可达到基座安装面外3倍臂长的距离，可覆盖漫游车侧面、前方的大部分作业区域，不需要频繁调整漫游车的停靠位置就能完成多点位钻孔作业。关节铰接位置都设计了密封防护结构，可阻挡作业过程中产生的粉尘、碎屑进入铰接轴承内部，降低户外复杂工况下的维护频率，适配长期无人值守的漫游车作业需求。臂体表面的警示标识位置也做了预留，作业状态下可清晰提醒周边人员保持安全距离，避免机械臂动作过程中发生碰撞风险。
