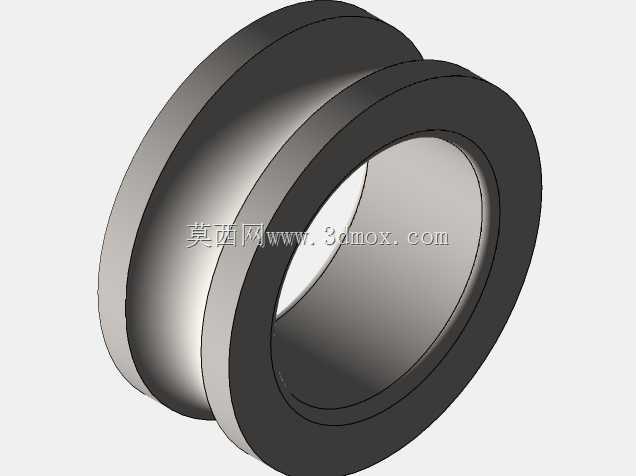

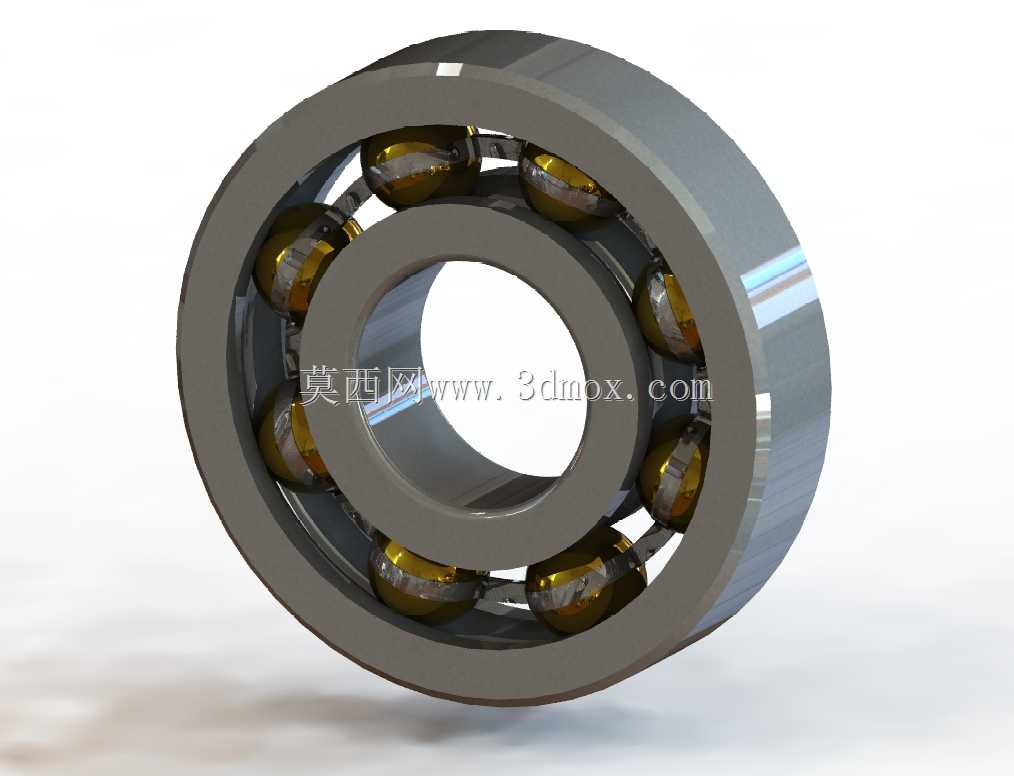

在常规中小型传动系统的转动副设计中,这类带球壳保持架的简易滚珠轴承,常被用于载荷平稳、转速中等的工况场景,比如小型输送线的辊筒支撑、民用机电设备的电机输出端定位、轻工机械的传动轴铰接位置,相比带实体铜保持架或者冲压钢保持架的同规格轴承,它的结构更简单,装配工序更少,适合对成本控制较严格、维护频次低的应用场景。从结构功能来看,该轴承的核心作用是约束轴系的径向跳动,同时承受一定量的轴向窜动,内圈与传动轴采用过盈配合装配,外圈嵌入设备的轴承座孔内实现定位,滚动体均匀分布在内外圈的滚道之间,将轴转动时的滑动摩擦转化为滚动摩擦,大幅降低传动过程中的能量损耗与部件磨损。设计上采用的球壳式保持架,是将每颗钢球分别约束在独立的半球形壳腔内,

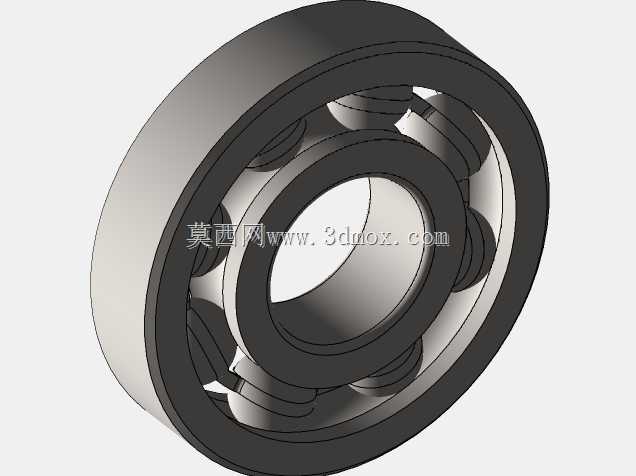

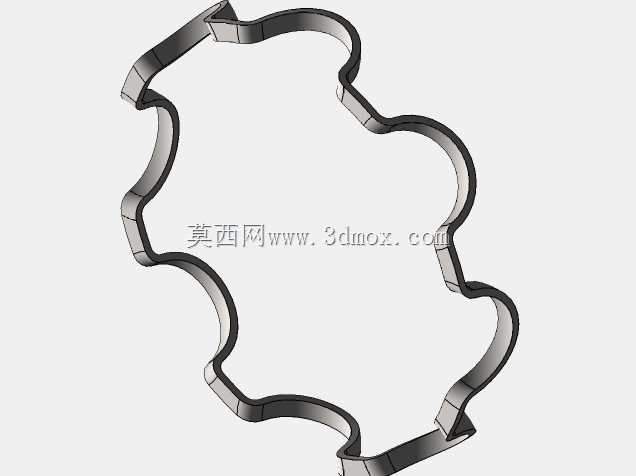

相邻壳腔通过薄壁连接筋连成整体,这种结构不需要额外的铆钉或者卡扣来固定保持架组件,装配时可以直接将钢球压入保持架的壳腔,再整体卡入内外圈之间的滚道间隙,相比传统冲压保持架,它对钢球的包裹限位更均匀,高速转动时钢球不会出现偏磨或者从保持架脱出的问题,同时保持架自身的重量更轻,转动时的离心力更小,能有效降低轴承运转的振动与噪声。从安装边界来看,这类简易轴承的外形尺寸遵循常规深沟球轴承的尺寸系列,外圈的外径公差取m6级与轴承座孔配合,内圈的内径公差取k6级与传动轴配合,安装时不需要额外的定位挡边或者锁紧螺母,只要在轴承座孔的端面预留0.5mm左右的轴向间隙,就能补偿轴系运转时的热伸长量,避免轴承出现卡滞。滚道的曲率设计上,
内外圈的滚道圆弧半径比钢球半径大0.02-0.03mm,既保证钢球与滚道有足够的接触面积降低接触应力,又不会因为配合过紧导致钢球转动阻力增大。在实际选型应用中,这类轴承不适合重载冲击的工况,比如破碎机、锻压设备的主轴支撑,因为球壳保持架的薄壁结构抗冲击能力有限,连续大冲击载荷下容易出现连接筋断裂的问题,但在常规的轻工、民用机电、小型输送设备场景下,它的可靠性完全满足使用需求,而且装配维护的难度更低,不需要专用的轴承拆卸工具就能完成更换,能有效降低设备的后期维护成本。建模过程中需要重点注意滚道与钢球的配合间隙,保持架壳腔与钢球的间隙控制在0.01mm左右,既保证钢球能在壳腔内自由转动,又不会出现过大的旷量导致轴承运转时产生异响,同时内外圈的端面平行度、滚道的同轴度公差需要控制在0.005mm以内,避免装配后出现轴系跳动超标的问题。
