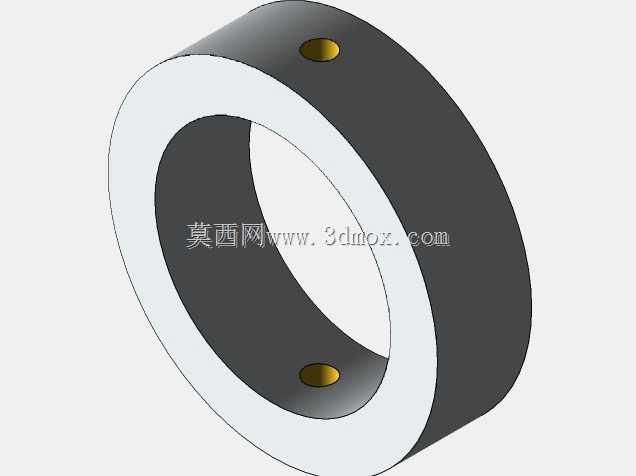

工业传动用纽克关节铰接结构

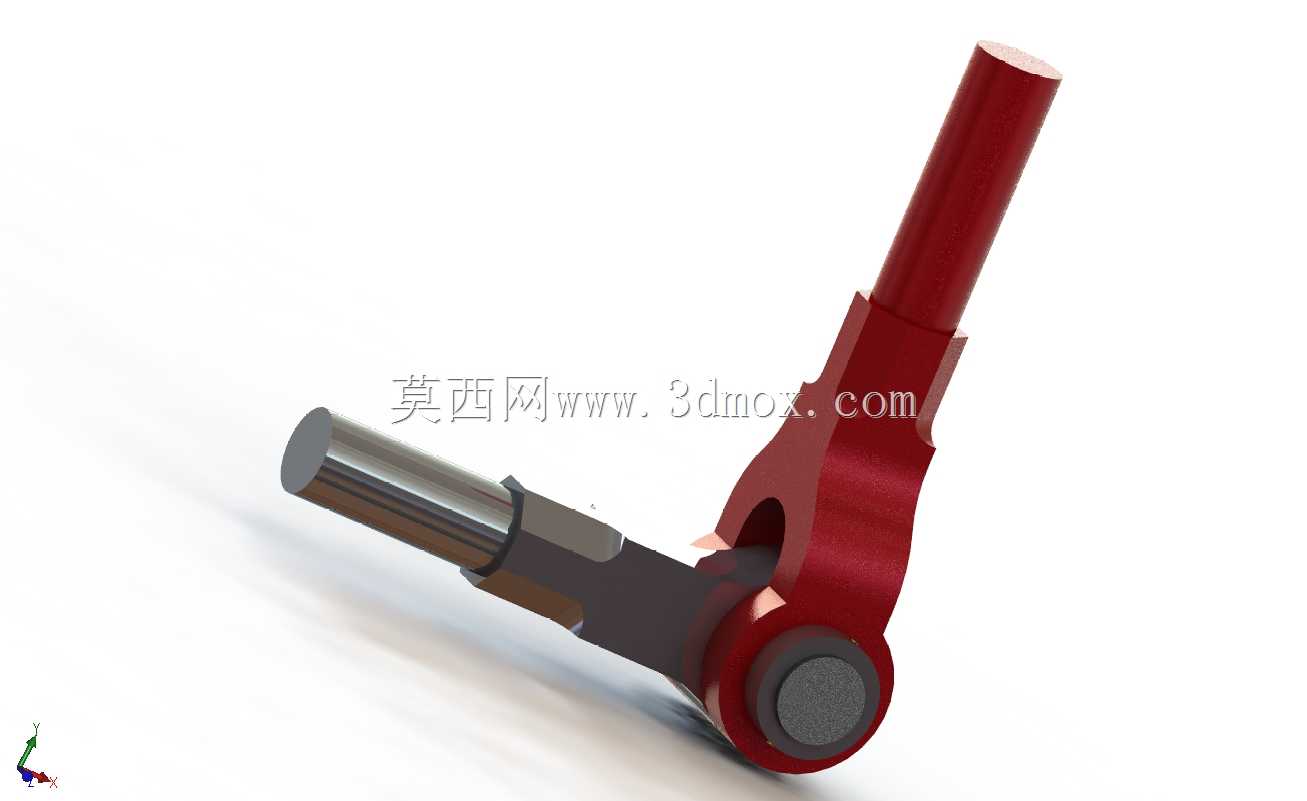

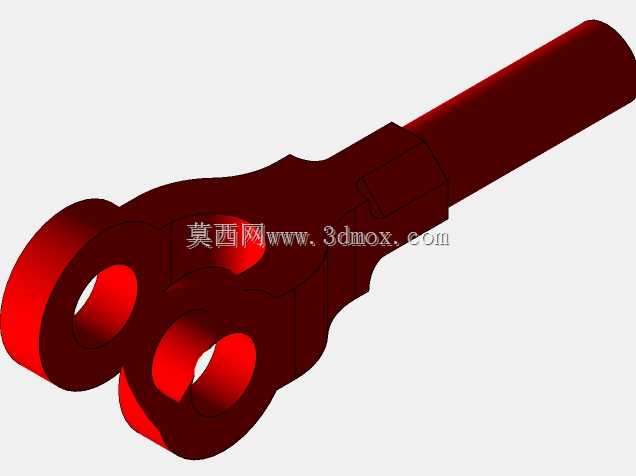

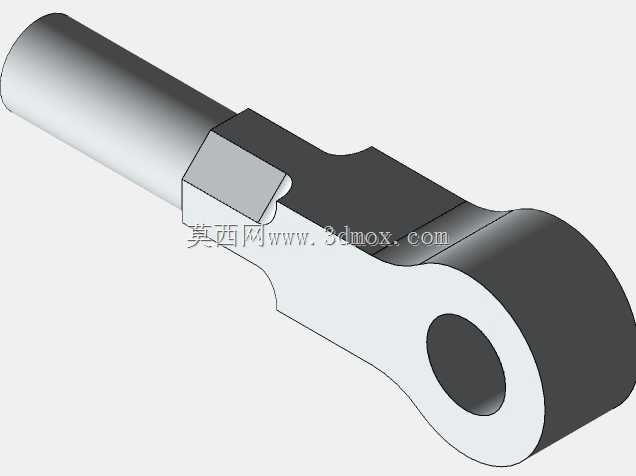

　　在工业传动与运动转换机构中，这类铰接关节常被用于需要实现小角度摆动、往复力传递的工位，比如自动化生产线的摆臂驱动端、检测设备的探针调整机构、小型工装夹具的压紧联动结构中，承担着连接刚性杆件、传递轴向与摆动力矩、补偿杆件间微小安装错位的作用。从结构设计来看，该关节采用分体式铰接布局，一端为带定位轴肩的圆柱插接端，可直接插入配套杆件的安装孔内，通过轴肩实现轴向定位，避免传动过程中出现轴向窜动；另一端为叉形铰接座，通过内置的铰接销轴与插接端的球头/轴头配合，实现绕销轴的单自由度摆动，摆动角度范围可根据配套杆件的安装间隙调整，常规工况下可覆盖±15°的摆动需求，能够抵消安装过程中两根连接杆件的同轴度误差，避免杆件因刚性连接出现憋劲、

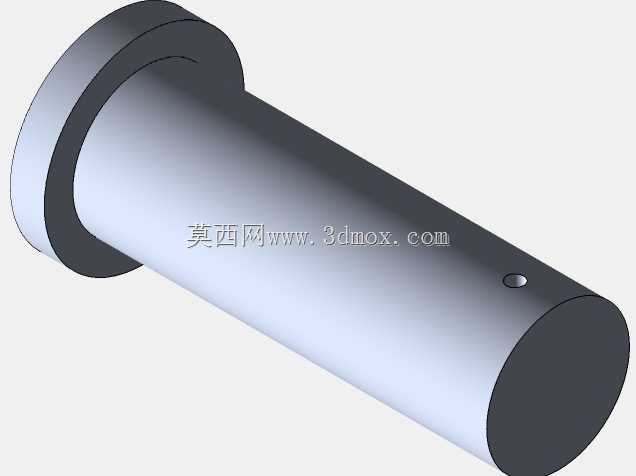

　　断裂的问题。外形尺寸方面，插接端的圆柱段采用标准直径设计，适配常规工业铝型材、圆钢杆件的安装孔径，叉形座的外侧宽度与插接端直径保持合理比例，不会在安装时出现与周边结构干涉的问题；铰接销轴的端部做了铆压封边处理，无需额外加装卡簧或端盖，减少了装配工序，同时避免销轴在往复摆动过程中脱出。设计过程中优先考虑了受力传递的合理性，叉形座的根部做了圆弧过渡处理，避免应力集中，在承受周期性往复载荷时，过渡区域不会出现应力断裂的风险；铰接配合面预留了合理的间隙，既保证摆动顺畅无卡滞，又不会因间隙过大导致传动精度下降，适配中等载荷、中低频率的往复摆动工况。安装时只需将两端分别插入对应杆件的安装孔，通过顶丝或焊接方式固定即可，无需复杂的调试步骤，可直接替换同规格的传统铰接接头，在轻工自动化设备、小型检测仪器、工装夹具的改造与设计中，能够快速完成传动链路的搭建，减少非标零件的单独设计加工周期。
