工业重型风冷换热设备结构设计

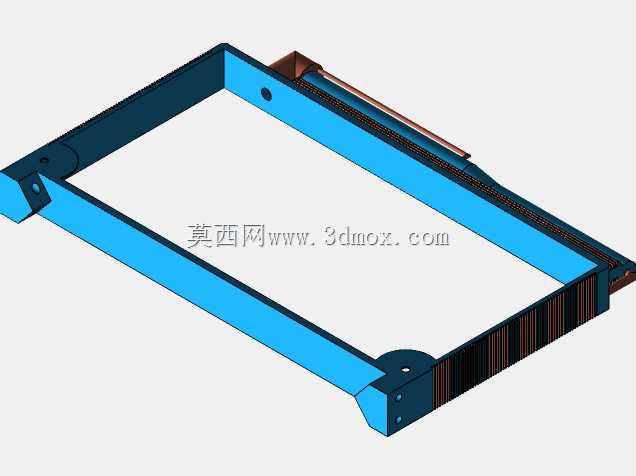

　　这款重型换热设备主要面向重载工业场景的液压系统、润滑回路、小型工艺流体冷却需求设计，常见于工程机械液压站、固定式工业设备动力舱、矿山作业设备的散热回路中，承担着将系统循环介质携带的多余热量传导至空气侧，维持介质工作温度在合理区间的作用，避免高温引发的油液变质、密封件老化、元件效率下降等连锁故障。从结构设计逻辑来看，整体采用板翅式结合盘管的复合换热架构，主体框架为一体式冲压折弯的金属壳体，既作为内部换热管组的承载结构，也预留了标准化的安装固定孔位，安装边界适配主流工业设备的散热舱预留尺寸，壳体侧边的安装支脚做了加厚处理，可承受设备运行过程中的振动载荷，避免长期使用后出现连接松动、换热管疲劳开裂的问题。

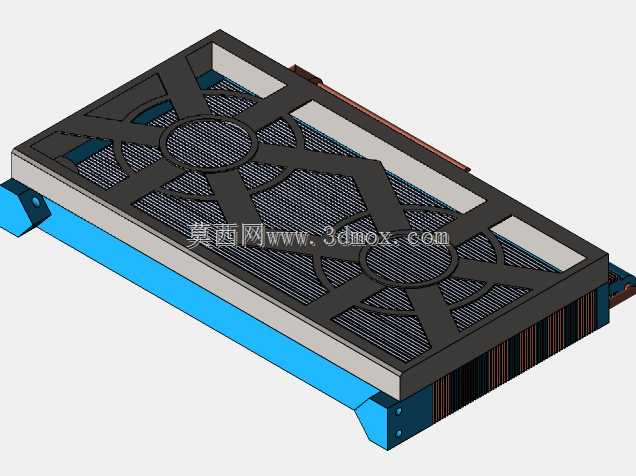

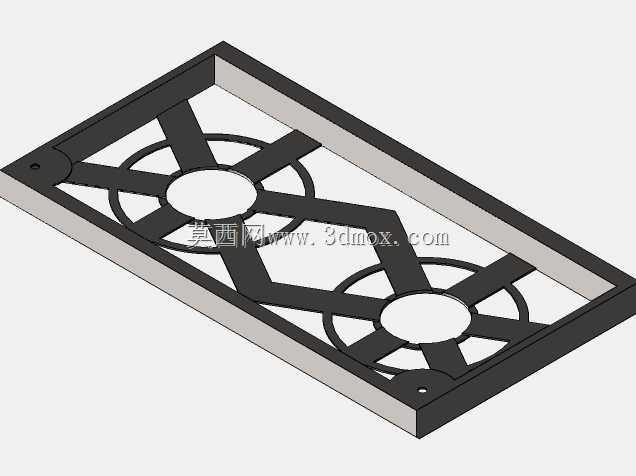

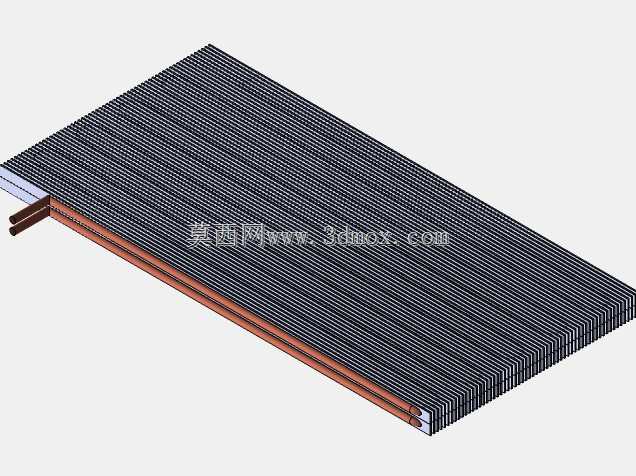

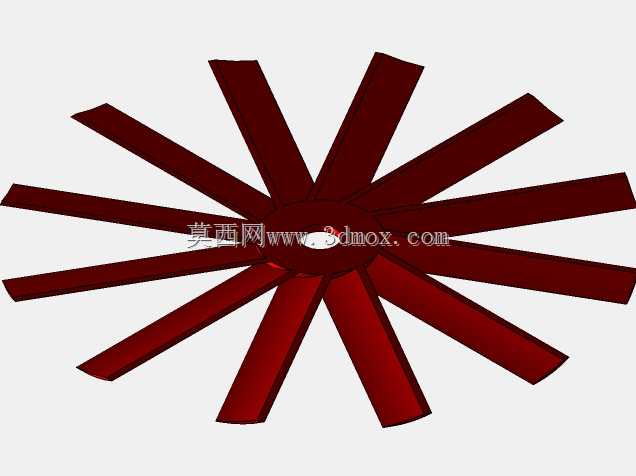

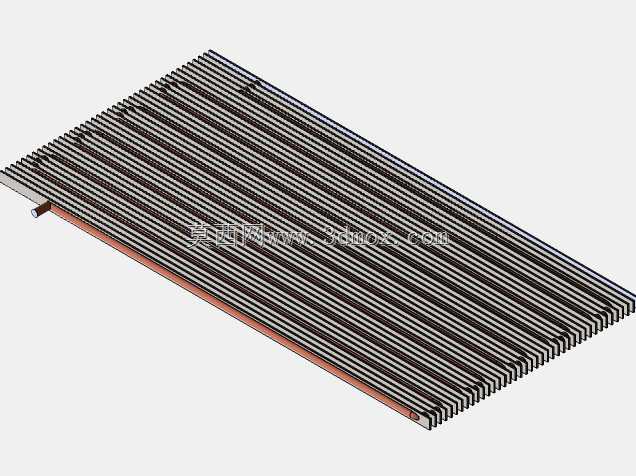

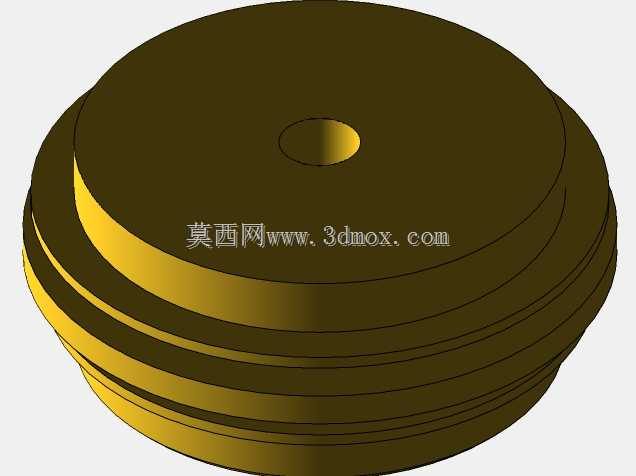

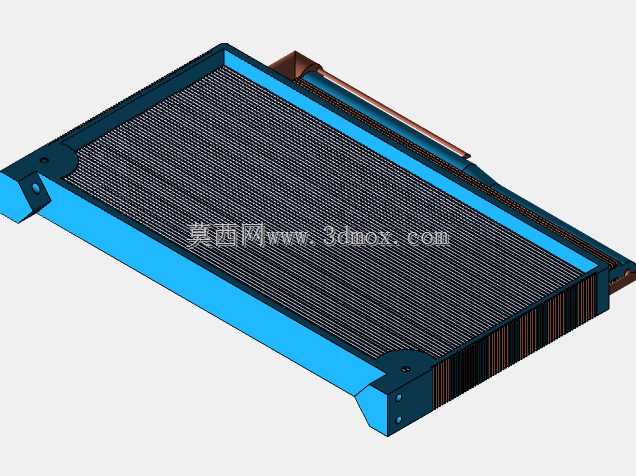

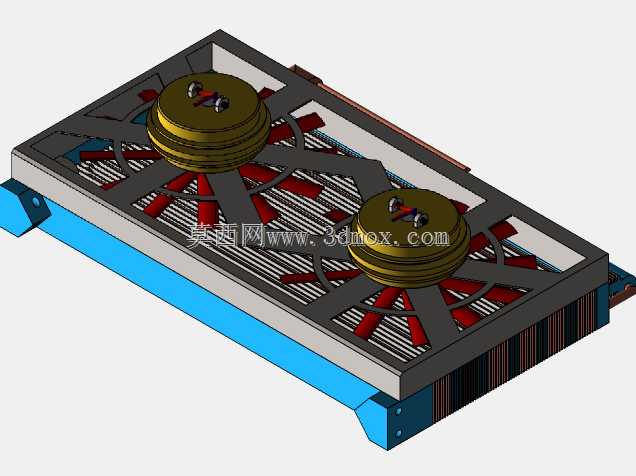

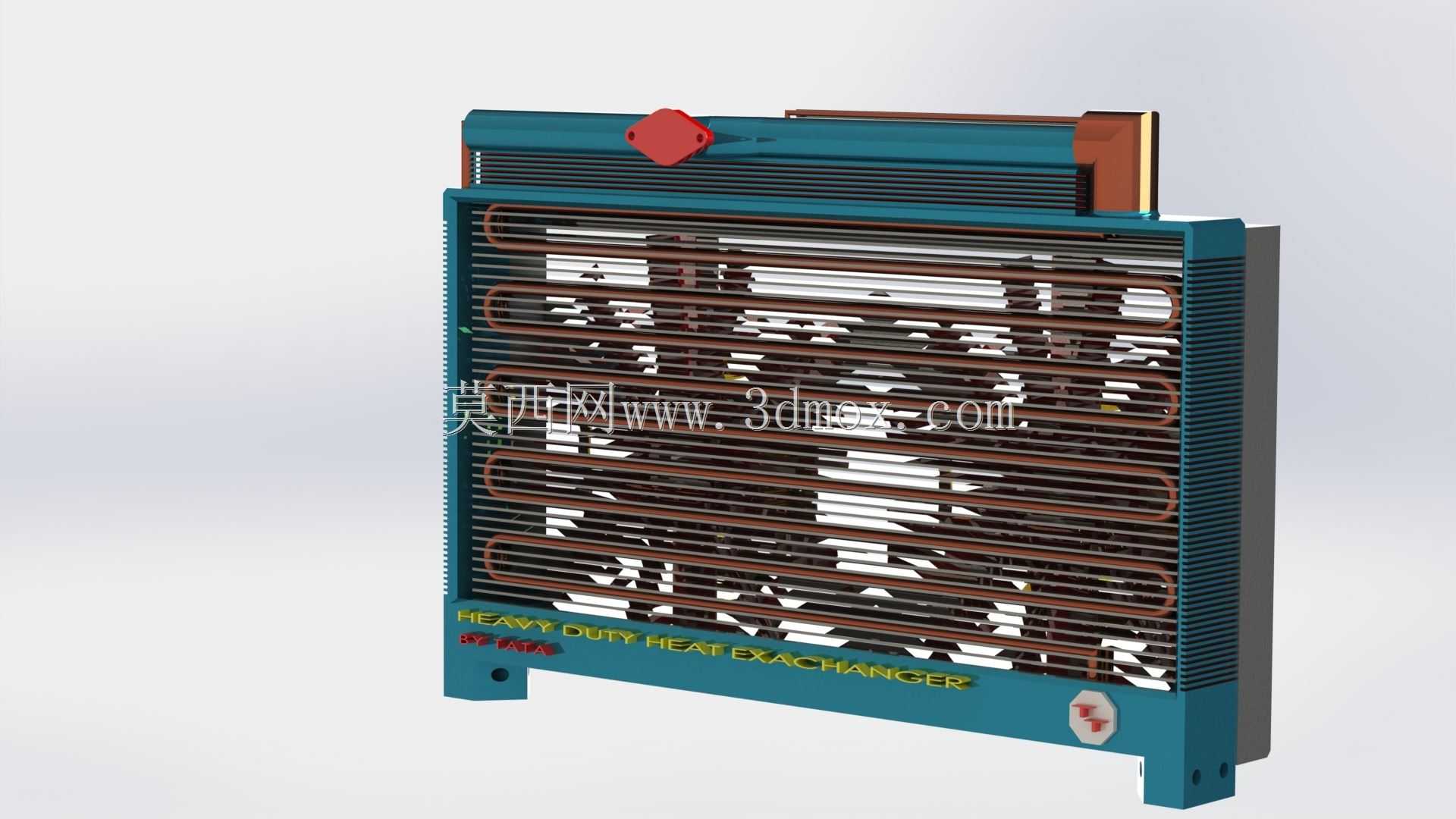

　　核心换热区域采用多回程蛇形盘管排布，盘管外侧密集布置冲压成型的散热翅片，通过胀接工艺保证翅片与盘管外壁的紧密贴合，最大化降低接触热阻，让管内流动介质的热量可以快速传导至翅片表面，配合正面预留的风机安装位形成强制对流风道，空气流经翅片间隙时可高效带走热量，相比普通光管换热结构，同等体积下换热效率提升明显。设备顶部设置了介质注放与排气接口，接口处采用密封端盖结构，可适配常规工业管路的连接标准，方便现场管路对接与后期维护排气，壳体底部预留了排污接口位置，可在设备长期停机维护时排出管内残留介质与沉积杂质。盘管排布时特意预留了均匀的流道间隙，既保证介质在管内流动时的阻力处于合理范围，不会额外增加系统循环泵的负载，也能让空气侧的流场分布更均匀，

　　避免出现局部换热死区导致的散热能力衰减。外壳表面做了工业级防腐涂装处理，可适应多粉尘、轻度腐蚀的工业作业环境，外露的连接部位均做了倒角处理，避免安装维护过程中出现磕碰划伤。从安装适配性来看，整体外形方正，安装孔位采用通用化的孔距设计，可直接替换同规格的老旧换热设备，不需要对原有设备的安装舱体做额外改造，降低现场替换的改造成本与施工周期。在细节设计上，盘管的弯折处做了圆弧过渡处理，避免弯折半径过小导致的管内通径减小、流阻陡增问题，同时弯折部位做了应力消除处理，应对设备启停过程中介质温度变化带来的热胀冷缩应力，减少管路焊缝处的泄漏风险。
