蒸汽引擎偏心轮组件结构三维设计

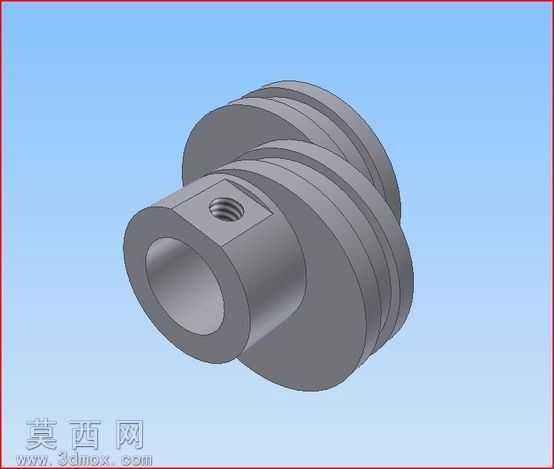

本作品为蒸汽引擎偏心轮组件的三维建模成果，建模过程依托参数化三维设计软件完成，首先基于蒸汽引擎配气传动机构的工作原理，确定偏心轮的偏心距、轴孔内径、轮槽宽度、径向螺纹孔尺寸等核心参数，保证组件能够实现将曲轴旋转运动转化为气门往复直线运动的功能需求。建模阶段先绘制轴套部分的二维草图，通过拉伸凸台命令生成带中空轴孔的基体结构，轴孔内壁做光滑过渡处理，保证与转轴装配时的配合精度；随后在基体外侧绘制偏心轮盘的截面轮廓，通过旋转凸台命令生成多层带轮槽的偏心轮盘结构，轮槽边缘做微小倒角处理，既避免应力集中，也能减少传动过程中与联动构件的磨损。在轴套的径向位置绘制螺纹孔草图，通过异形孔向导命令生成标准内螺纹结构，螺纹孔用于安装紧定螺钉，实现偏心轮与转轴的周向固定，保证传动过程中不会出现相对滑移。材质设置上，整体构件赋予灰铸铁材质属性，调整材质的粗糙度、金属反光度参数，还原传统蒸汽引擎金属构件的厚重质感，渲染阶段采用浅蓝色纯色背景，搭配柔和的环境漫反射光照，清晰展现构件的轮廓层次与结构细节，轮槽的凹陷结构、轴孔的中空结构、螺纹孔的内牙细节都得到清晰呈现。设计过程中重点考量了构件的受力合理性，偏心轮盘与轴套的衔接位置做圆角过渡处理，避免长期交变应力作用下出现结构断裂，多层轮槽的尺寸公差严格按照机械设计标准设定，保证与外部传动杆件的配合精度，整个组件的结构完全适配小型蒸汽引擎的动力传输需求，各部分结构无冗余设计，在满足结构强度的前提下尽可能控制构件重量，提升蒸汽引擎的动力传输效率。
