真空吸尘器核心注塑模具结构设计

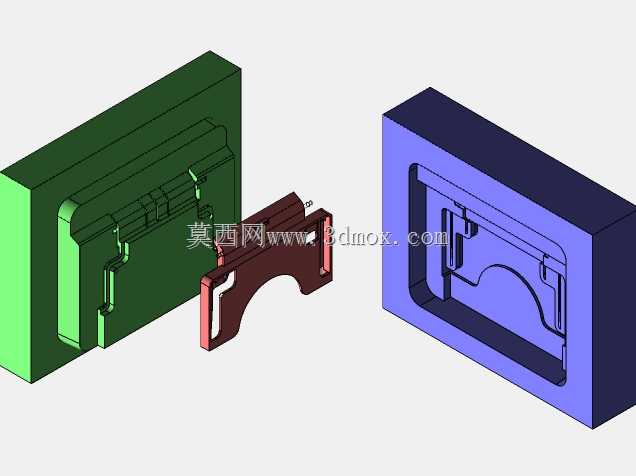

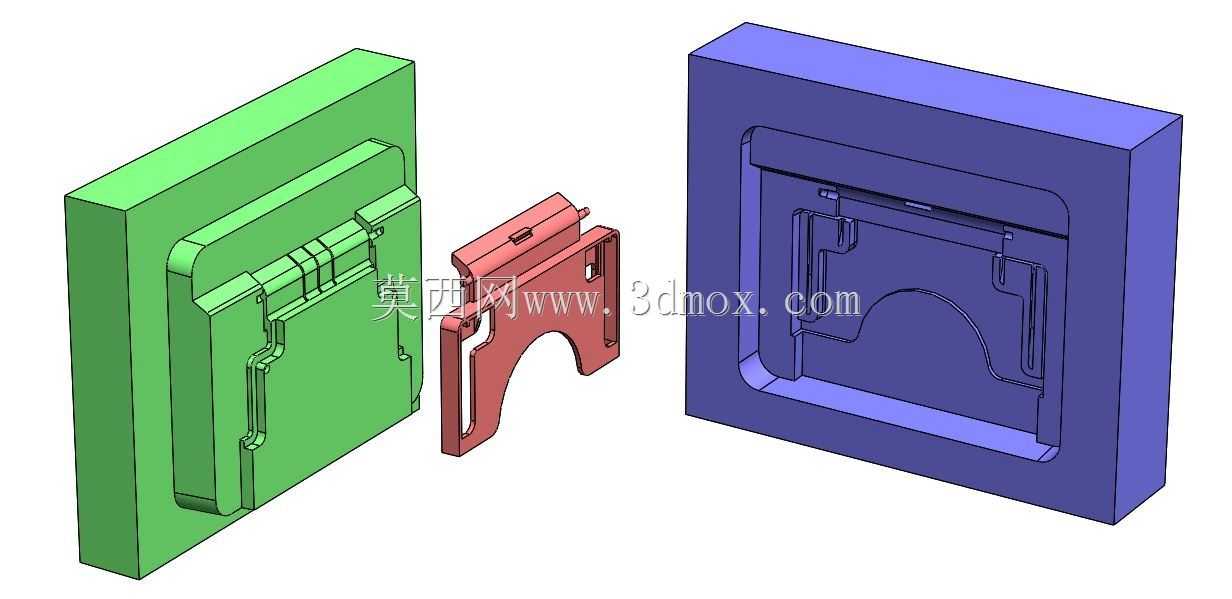

在家电清洁设备的量产环节，注塑模具的结构合理性直接决定了塑料壳体件的成型精度与生产良率，这套针对真空吸尘器内部功能件开发的模具，核心服务于手持类清洁设备的核心功能部件量产需求。日常家用及商用清洁场景中，真空吸尘器的内部卡扣、风道衔接件需要兼顾装配定位精度与风道密封性能，这类薄壁异形塑料件无法通过通用模具直接成型，必须针对零件的倒扣结构、壁厚差做专门的脱模与进胶设计。从结构拆分来看，这套模具采用了典型的两板模基础结构，型腔侧做整体镶件处理，对应吸尘器零件的外观面区域做镜面抛光预留，避免成型后表面出现熔接痕影响后续的表面喷涂工序；型芯侧针对零件上的三处侧向倒扣结构，设计了独立的斜顶抽芯机构，斜顶的滑动行程严格匹配倒扣的脱模距离，同时在斜顶头部做了耐磨镶块嵌入，减少长期量产过程中的磨损导致的飞边问题。设计过程中优先考虑了零件的安装边界约束：吸尘器该功能件需要嵌入主机的风道仓内，周边与电机仓、尘杯卡扣的配合间隙控制在0.1mm以内，因此模具的成型尺寸公差严格按MT3级精度管控，型腔与型芯的合模定位采用四个角部的精密导柱导套做初定位，再辅以分型面处的零度定位块做精定位，避免合模过程中出现错位导致的零件壁厚不均。进胶点选择在零件的非外观隐蔽面，采用侧浇口进胶方式，浇口的截面尺寸匹配零件的壁厚，既保证填充过程中熔料的流动顺畅，也方便后续量产时的浇口去除，不会在零件装配面残留凸起影响装配。冷却回路的排布上，针对零件壁厚较厚的卡扣衔接区域做了近距离水路布置，水路距离成型面的距离控制在15mm左右，保证该区域的冷却速率与周边薄壁区域一致，避免成型后出现缩痕影响零件的结构强度。整套模具的开模行程设计匹配常用的200吨卧式注塑机参数，顶出结构采用顶针+顶块的组合方式，对应零件的加强筋位置布置顶针，避免顶出过程中零件出现变形，同时在顶针排布时避开了零件的风道密封面，防止顶针痕迹影响后续装配的密封性能。在实际量产适配中，这套模具成型的零件可以直接与吸尘器主机的电机固定座、尘杯锁紧结构做无修配装配，减少后续的人工修整工序，有效提升整机组装的生产效率。
