吸尘器外壳注塑成型模具结构设计

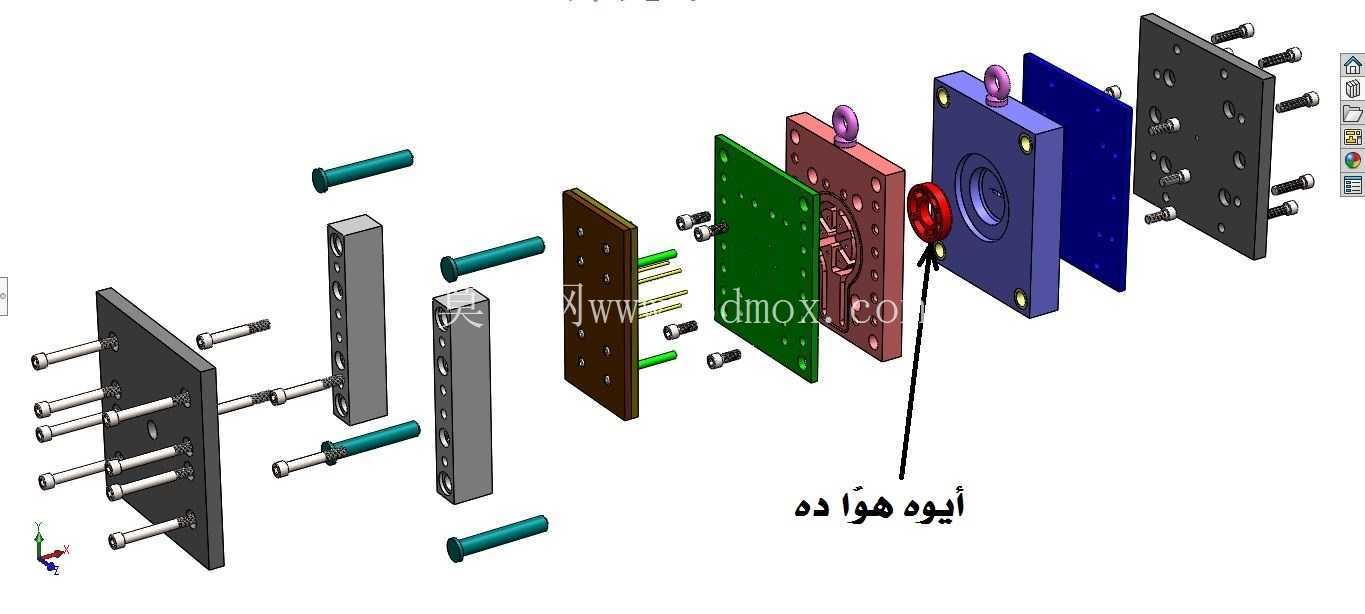

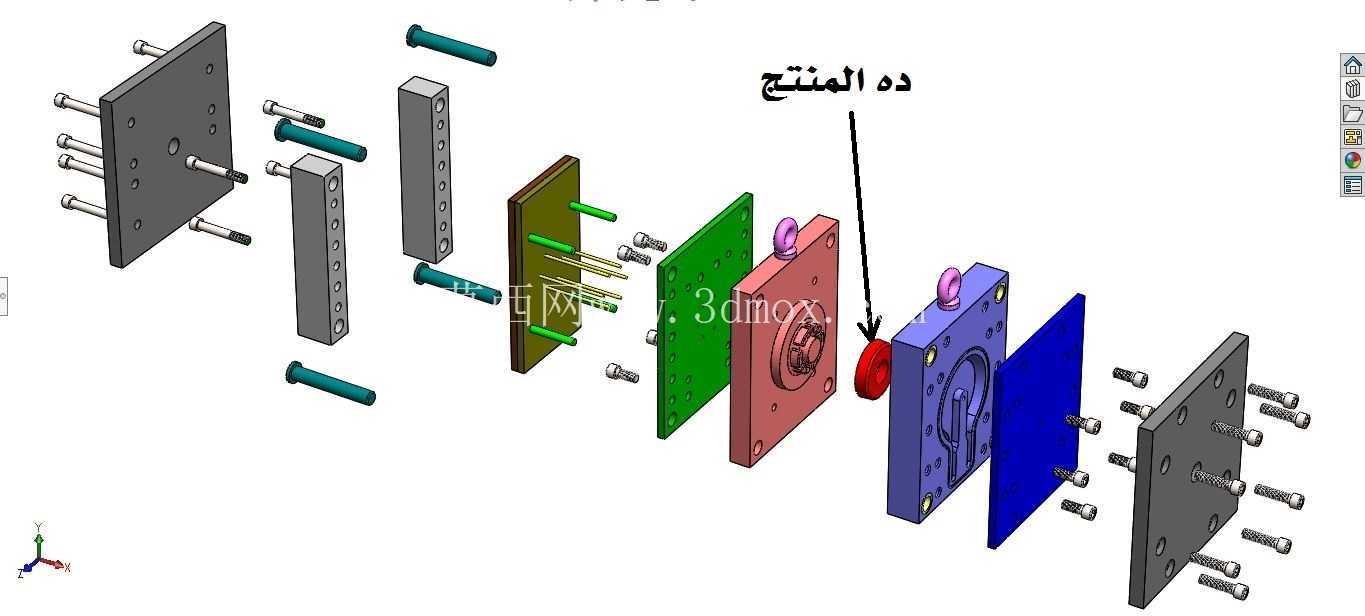

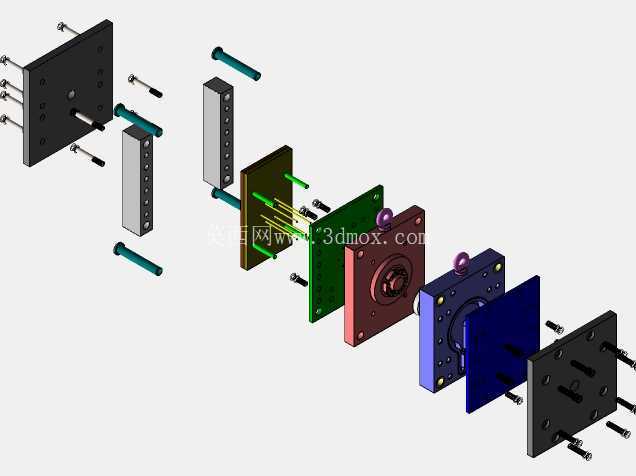

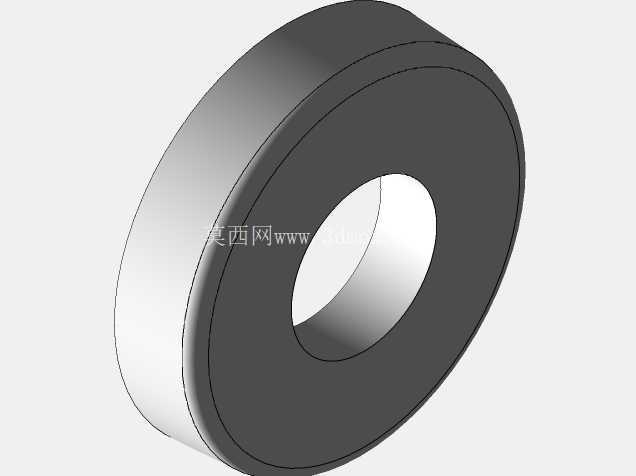

　　这套三维结构围绕家用清洁设备核心外观件的量产成型需求搭建，整套装配体完整呈现了注塑模具从定模侧到动模侧的全部功能模块，拆解视图里可以清晰看到两侧安装固定板、多组导向支撑柱、不同配色区分的型腔镶块、成型腔室以及侧向抽芯相关组件，各零件按实际装配对位关系排布，没有省略量产模具必备的连接与定位结构。

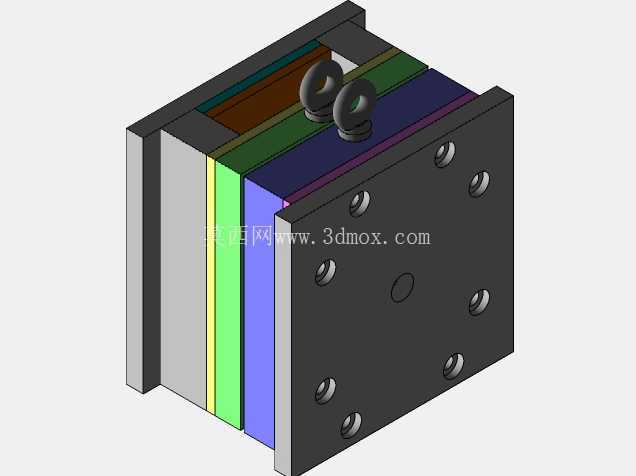

　　从实际产线应用场景来看，这类模具直接对接家用吸尘器主机外壳、端盖这类异形薄壁塑件的注塑生产，塑件本身带有多处卡扣位、安装柱、曲面外观面，普通平板式模架无法完成复杂轮廓的复制，因此整套结构采用分层叠装的模架布局，外侧两块厚钢板作为模具与注塑机定模板、动模板的连接基准，板面上预留的螺栓过孔位置完全匹配常规卧式注塑机的装夹螺孔分布，上机安装时不需要额外加装过渡垫板，吊装对位后直接穿入紧固螺栓即可完成锁固，模具整体闭合后的厚度、开模行程预留量都按照对应吨位注塑机的容模边界设计，避免出现装机后开模距离不足、顶出行程不够的问题。

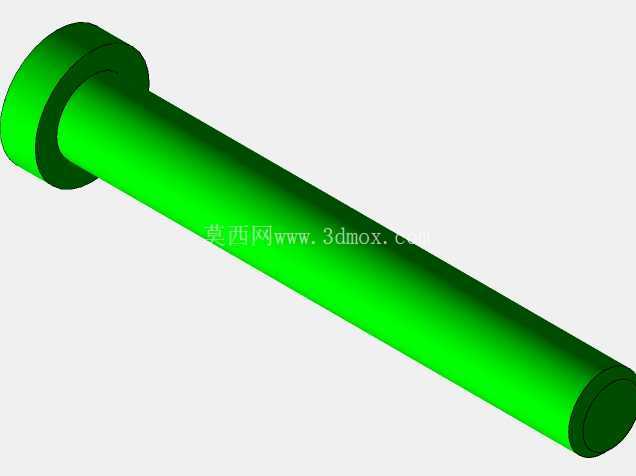

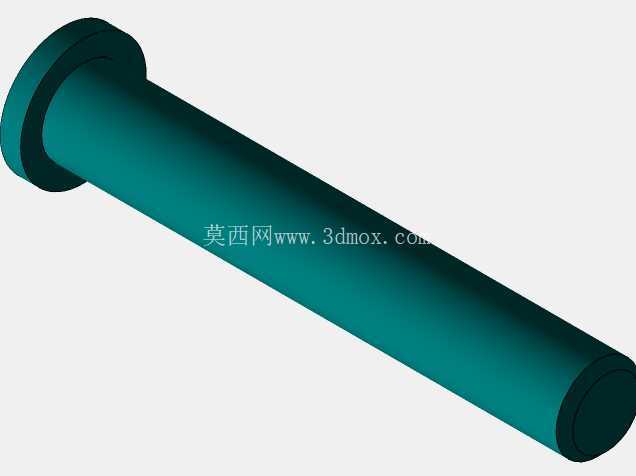

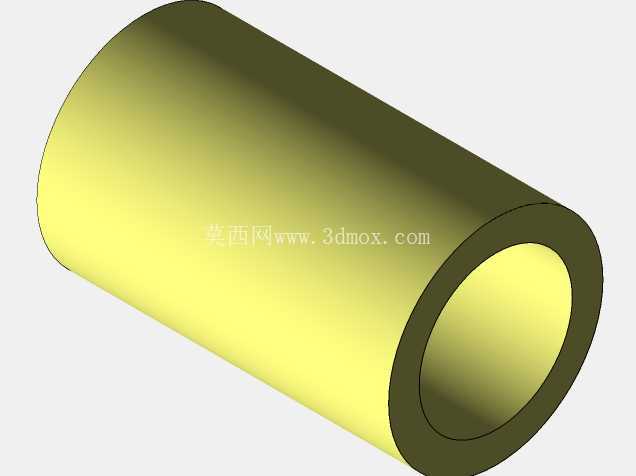

　　导向系统的布置没有采用常规小模具的四导柱简化方案，而是搭配了多根不同长度的圆柱导柱，部分导柱穿过型腔固定板直接延伸至动模侧支承板，合模过程中先由长导柱完成初定位，消除吊装时的左右偏移，后续短导柱配合精准导向，保证定模型腔与动模型腔的同轴度控制在塑件壁厚公差允许范围内，避免出现飞边、壁厚不均的外观缺陷。

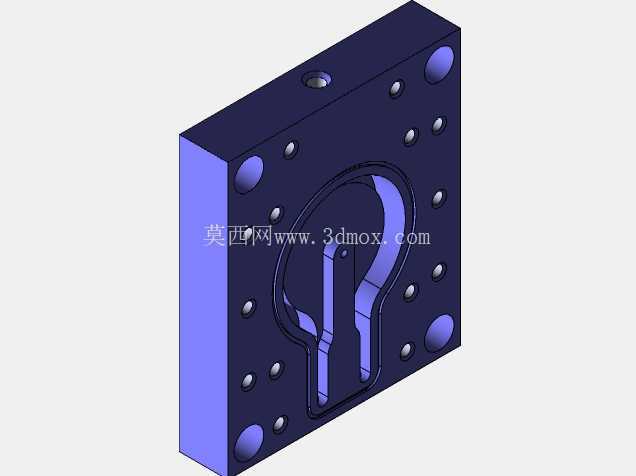

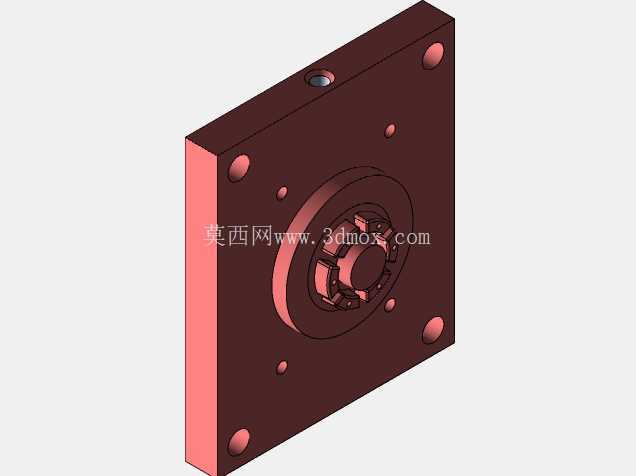

　　型腔部分按塑件的内外成型面拆分出多块镶件，不同镶块采用差异化的固定方式：外观面所在的型腔镶块整体嵌入固定板凹槽，背面靠支承板抵紧，承受注塑时的型腔内压；内侧带有深筋、安装柱的位置单独拆分为小型芯镶件，通过螺丝从固定板背面锁固，量产过程中如果出现型芯磨损、拉伤，不需要拆卸整块大模板，单独拆下对应小镶件即可维修更换，大幅降低停机维护的工时成本。

　　冷却回路的布局跟随型腔曲面走向排布，在镶块内部预留了冷却水通道的安装空间，水路进出水位置集中在模具非操作侧，对接车间模温机管路时不会和机械手取件路径、顶出机构产生干涉，保证注塑循环中型腔各区域温度均匀，减少塑件冷却不均导致的翘曲变形。

　　侧向成型结构针对塑件侧面的孔洞、倒扣特征设计，开模过程中先通过锁紧块的斜面驱动侧向滑块完成抽芯，脱离塑件侧面的倒扣区域之后，主开模动作再继续分开定动模，最后由动模侧的顶出组件将成型完成的吸尘器外壳从型芯上顶出，取件后合模过程中锁紧块重新推动滑块回位，定位面贴合后进入下一个注塑循环。

　　整套结构在设计阶段就同步核对了所有零件的安装边界：导柱的长度超出型腔合模面足够距离，避免合模时出现撞模；所有紧固螺丝的沉头深度完全埋入板件表面，不会凸起干涉模具与注塑机的贴合；顶出零件的活动行程预留了安全余量，不会出现顶出超限导致零件脱落卡死的问题，完全符合注塑车间批量生产的实际使用要求。
