吸尘器多腔注塑模具结构设计

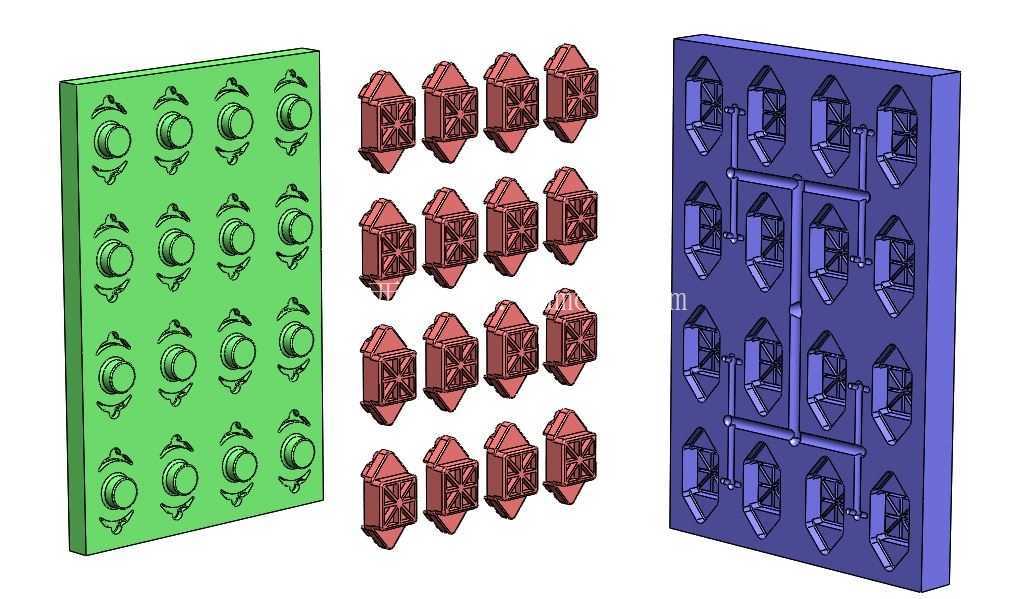

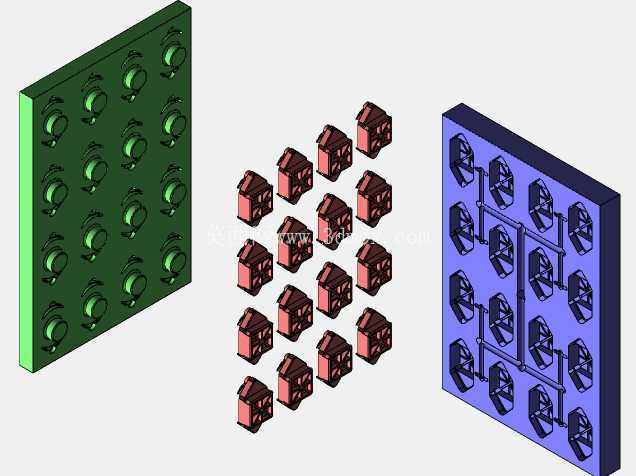

　　这套结构围绕吸尘器小型外观与功能件的批量成型展开，核心是一模多腔的注塑模具布局。图中可以看到定模型腔板、动模型芯板以及中间排布的红色塑件，塑件外形带有菱形端部、侧面加强纹理和局部装配特征，属于吸尘器内部或外观组件中需要稳定批量生产的小型零件。

　　从实际生产场景看，这类模具通常安装在常规卧式注塑机上，用于家用清洁电器零部件的连续注射成型。多腔布局的价值在于单次合模即可完成多件产品成型，显著降低单件成型周期分摊成本；但腔数增加后，浇注系统必须保证各腔进料平衡，否则会出现充填先后不一致、保压压力传递不均、个别件缩痕或飞边等问题。图中蓝色模板内设置了纵向主流道延伸、横向分流道以及通向各型腔的进料支路，分流道走向尽量对称，使熔料从中心区域向两侧型腔分配时路径长度接近。

　　型腔板与型芯板的对应关系是结构检查的重点。绿色模板一侧呈现塑件外轮廓的成型凹位，圆形沉台、边缘卡扣槽和侧向造型在板面上按矩阵排列；蓝色模板一侧则成型塑件内部结构，包括内腔深度、加强筋、安装柱以及与外观面配合的边界。红色塑件置于两者之间，能够直观看出合模后材料充填的空间位置。对于这类带深腔和细小筋位的零件，型芯侧需要重点考虑脱模斜度、抛光方向和顶出稳定性，避免开模时塑件粘在型腔或顶出时变形。

　　模具外形边界采用矩形模板，型腔按多行多列整齐分布，这种排布便于加工中心统一找正，也有利于冷却水路在型腔间隙中布置。模板四周需要预留锁模、导柱、回针和吊环位置，不能只按塑件投影面积堆叠型腔。实际设计时，模板长宽要兼顾注塑机拉杆间距，厚度则要承受注射压力下的弯曲变形；若型腔距模板边缘过近，局部刚度不足会导致分型面涨模，尤其在多腔同时充填时，锁模力估算不能只按单个零件投影面积简单处理。

　　塑件端部呈尖窄造型，充填时熔体流动末端容易困气，因此在型腔末端、筋位交汇处和分型面配合处需要规划排气。排气槽过深会产生飞边，过浅又无法及时排出气体，通常要结合材料流动性和塑件表面要求在试模后修整。浇注口位置选择在塑件非外观面或后续可去除区域，图中支路接入点靠近零件中部，有利于缩短流程，但也要关注浇口残留对装配面的影响。

　　冷却系统在这类多腔模中直接影响成型节拍。型腔之间距离有限，水路不能与顶针、螺钉、浇道和镶件发生干涉，设计时需要在三维环境中逐段检查安全间隙。冷却水道应尽量围绕成型区域均匀分布，使各腔模温接近；若两侧型腔温差过大，塑件收缩不一致，会造成翘曲和尺寸波动。对于型芯较深的部位，还可采用隔水板或喷管方式加强内部冷却，避免热量集中在型芯顶端。

　　顶出系统需要结合塑件包紧力分布。该零件内腔造型较多，开模后大概率包附在型芯侧，顶针应布置在加强筋、边缘厚壁或装配柱附近，避开外观高光面和薄弱区域。顶出行程要保证塑件完全脱离型芯，同时不能让顶针与浇注系统凝料发生干涉。多腔模中各腔顶出必须同步，顶板导向平稳，否则细小塑件可能在顶出时偏斜、拉伤或卡在模内。

　　从装配角度看，吸尘器零件往往要与壳体、电机仓、尘道或卡扣结构配合，因此模具成型尺寸不能只关注单件外观，还要预留塑料收缩率和装配间隙。菱形外轮廓、侧面纹理和圆形定位结构在建模时应保持拔模方向一致，侧向倒扣若无法沿开模方向脱出，就需要滑块或斜顶结构；若能通过分型线优化消除倒扣，则可减少模具动作机构，降低维护复杂度。

　　整套三维结构把塑件、型腔、型芯和浇注凝料放在同一视图中表达，便于工程师检查合模关系、流道平衡、排布间距和后续加工可行性。对模具设计人员来说，这种布局不仅是造型建模，更涉及锁模力、冷却、排气、顶出、加工和装配的综合平衡；对注塑生产而言，稳定的多腔结构能够在保证零件尺寸一致性的前提下，提高设备利用率并减少单件制造成本。
