吸尘器电源连接组件分件结构设计

　　这套结构是手持立式吸尘器的电源输入连接组件，属于整机供电链路的核心外露交互部件，日常使用中用户插拔电源插头时会直接接触该部件，因此结构设计同时兼顾电气安全、插拔手感、装配容错与外观一致性要求。从实际应用场景来看，该组件安装在吸尘器主机尾部的外壳安装位，外侧直接外露作为电源输入接口，内侧对接主机内部的电源变压器输入端，承担市电接入、导电连接、绝缘防护的三重作用，日常使用中需要承受上千次的插拔磨损，同时要适配不同用户的插拔角度偏差，避免插脚受力变形导致的接触不良问题。

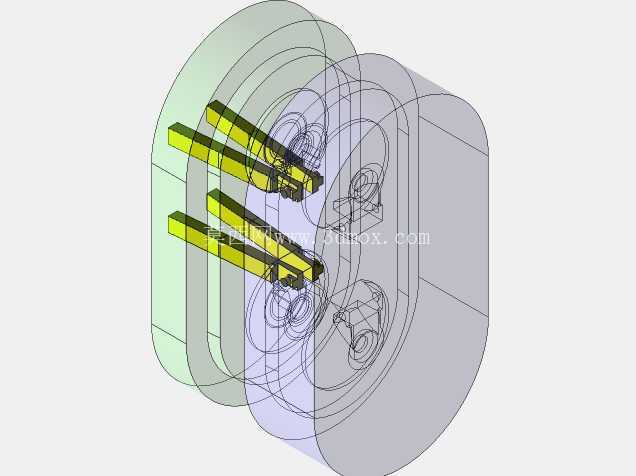

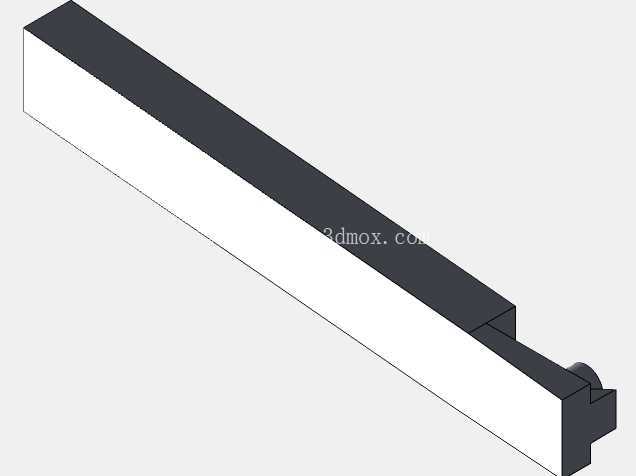

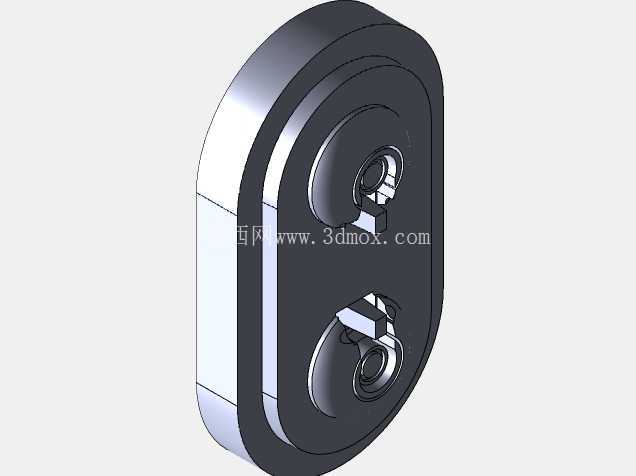

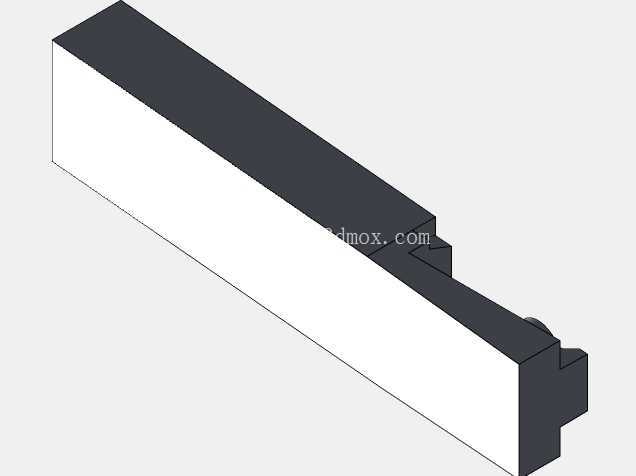

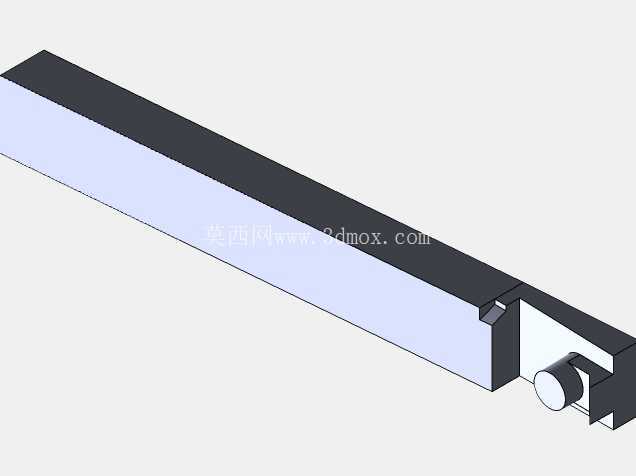

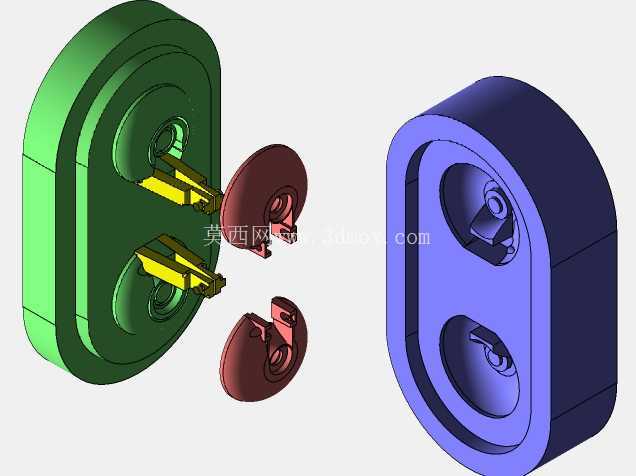

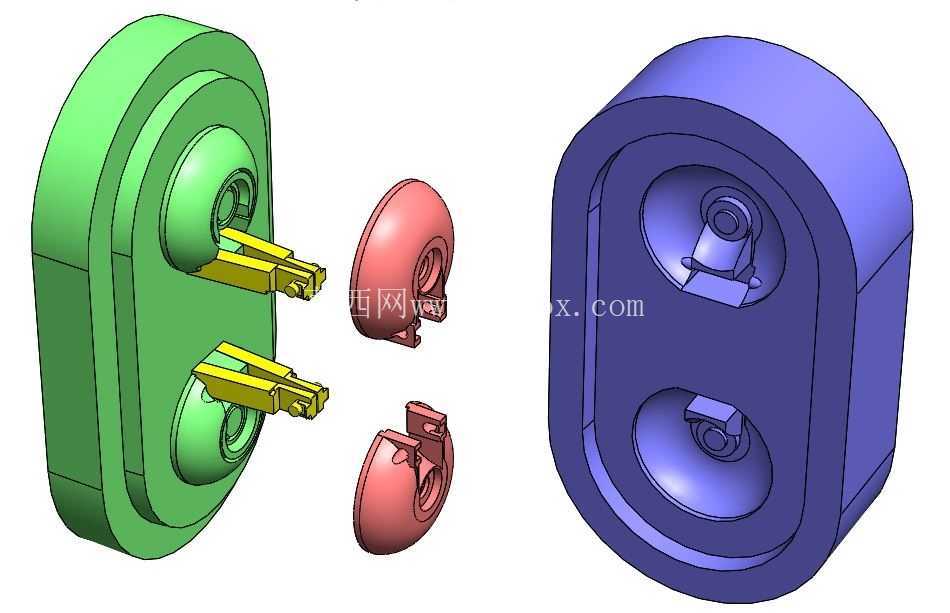

　　从功能特性上拆解，整套组件分为三个核心部分：外侧的绝缘基座、两个对称布置的导电插脚、内侧的两个卡扣式绝缘护盖。外侧绝缘基座采用长圆形的流线型轮廓，边缘做了R3以上的圆角过渡，和吸尘器主机尾部的曲面外壳完全贴合，安装后不会出现凸起的棱角，避免用户移动设备时剐蹭线缆或者磕碰家居。基座上的两个插脚安装位做了下沉1.2mm的凹腔设计，插脚装配后端面和凹腔底面齐平，既可以在插头插入时起到导向作用，也能避免插脚受侧向力时直接从根部断裂，凹腔内壁做了0.8度的拔模斜度，适配注塑生产的脱模要求，同时不会影响插头的插入顺畅度。两个导电插脚采用黄铜镀镍材质，厚度0.8mm，插片部分的尺寸完全符合国标两孔插头的尺寸公差要求，插脚尾部做了折弯打勾结构，装配时卡入基座内部的定位槽后，再通过内侧的绝缘护盖压紧，不需要额外打螺丝固定，减少装配工序的同时，也避免螺丝松动导致的导电件移位风险。

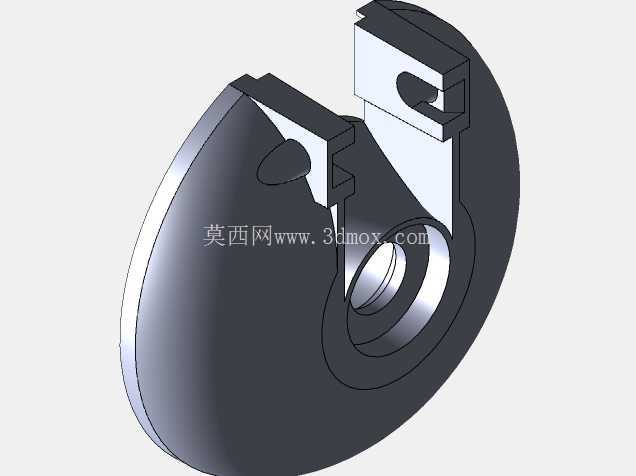

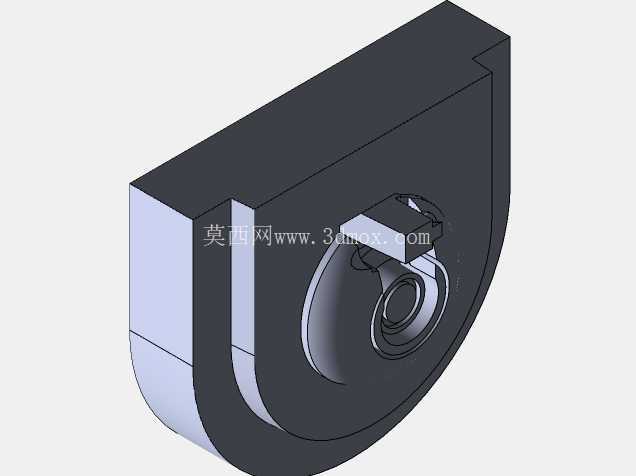

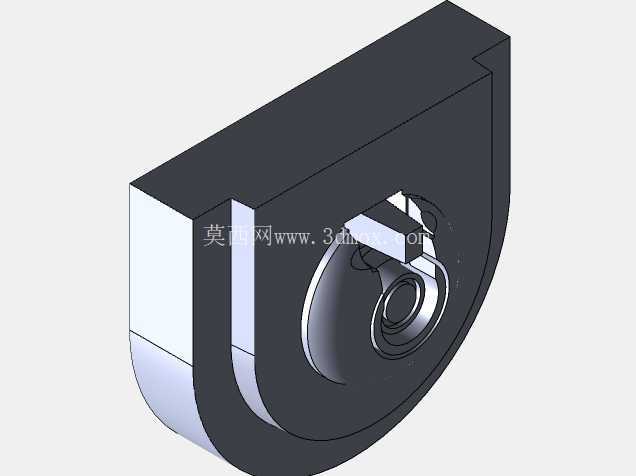

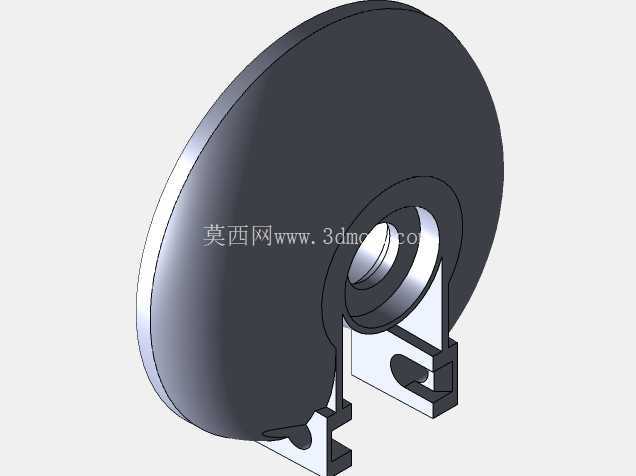

　　内侧的两个绝缘护盖采用对称式卡扣设计，每个护盖上设置两个弹性卡扣和一个定位柱，对应基座内部的卡扣槽和定位孔，装配时对准位置按压即可完成固定，护盖内侧预留了焊线空间，插脚尾部的接线端可以直接焊接电源引线，引线从护盖侧面的出线槽引出后对接内部变压器，护盖和基座的贴合面做了一圈0.5mm高的密封筋，装配后可以阻挡日常使用中进入主机内部的灰尘落到导电部位，降低积灰导致的接触电阻升高、打火等安全隐患。

　　设计思路上，这套结构优先考虑了生产装配的便利性和长期使用的可靠性，所有分件都采用注塑成型工艺，没有复杂的侧抽芯结构，除了插脚之外的塑料件都可以采用普通两板模生产，有效控制模具成本。分件设计时特意将两个插脚的护盖做成独立零件，而不是和基座做成一体，一方面是因为插脚需要从基座内侧装配，独立护盖可以简化装配流程，工人不需要复杂的工装就可以快速完成插脚的定位和固定；另一方面，如果后期需要适配不同规格的插脚（比如不同国家的插头标准），只需要更换护盖和插脚，不需要修改外侧基座的模具，大幅降低衍生型号的开发成本。

　　外形尺寸与安装边界方面，整套组件的外侧轮廓长轴尺寸为62mm，短轴尺寸为38mm，基座主体厚度为12mm，加上内侧护盖的总厚度为21mm，安装时基座嵌入主机外壳的安装孔内，通过基座边缘的一圈2mm宽的贴合面和外壳内壁粘胶或者超声焊接固定，安装后外侧表面和主机外壳的曲面差控制在0.2mm以内，保证外观的整体性。安装时需要注意，组件内侧距离内部变压器的高压端需要保留至少6mm的电气间隙，距离低压控制板的距离不小于3mm，引线出线方向需要对准变压器的接线端，避免引线弯折过度导致的线芯断裂。插脚的中心距为22mm，完全符合国标两孔插座的中心距公差要求，插拔力控制在30N-50N之间，既保证插头插入后不会轻易脱落，也不会让用户插拔时感觉过于费力。

　　从实际使用的可靠性角度考虑，基座和护盖都采用阻燃ABS材质，阻燃等级达到V0级，即使内部出现接触打火的情况，也不会引燃塑料件。插脚的插拔寿命测试要求达到5000次以上，插拔后插脚的变形量不超过0.1mm，接触电阻不超过5毫欧，避免长期使用后出现发热问题。卡扣的扣合量设计为0.6mm，装配后护盖的拉脱力不小于80N，日常使用中不会因为震动或者拉扯引线导致护盖脱落。整个组件的所有棱角都做了圆角处理，没有尖锐的边角，装配过程中不会划伤工人的手，日常使用中也不会割伤用户。
