工业控制用红色凸头按压式按钮结构

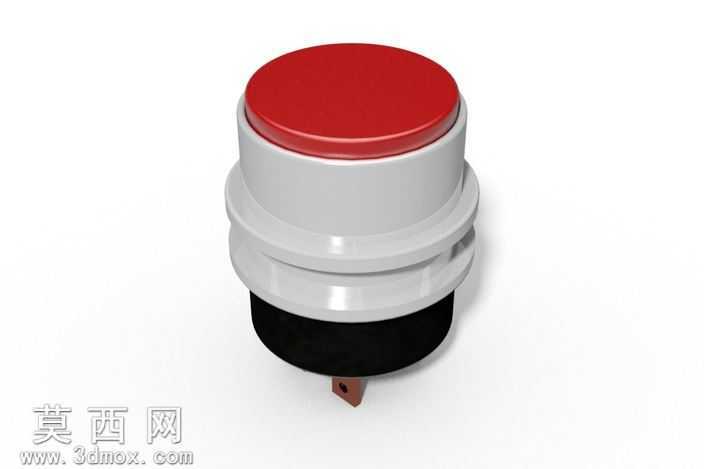

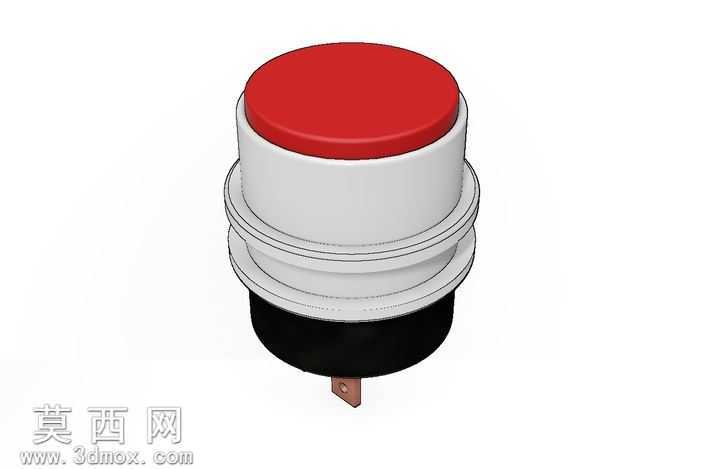

本模型为工业控制场景常用的凸头按压式按钮，建模过程以Autodesk Inventor为核心工具，采用自底向上的装配建模思路完成整体结构搭建。首先进行主体基座的建模，基座部分分为多层阶梯式圆柱结构，建模时以旋转凸台特征为核心，先绘制半剖面草图，标注各段圆柱的直径、高度尺寸，通过360度旋转生成基础实体，随后对各层阶梯的衔接处添加0.2mm的圆角过渡，避免尖锐棱角，还原实物的注塑件工艺特征。按钮帽部分采用醒目的红色设计，建模时先绘制顶部带微弧的圆柱轮廓，顶部弧面通过草图绘制圆弧段后旋转生成，还原按压面的微凸触感设计，按钮帽与内部推杆的配合位置添加环形卡槽特征，保证装配时的卡扣连接精度。下部黑色基座为安装固定段，建模时在圆柱侧面添加环形安装槽结构，用于配合设备面板的卡扣实现快速固定，底部伸出的接线引脚采用拉伸凸台特征生成，引脚端部添加微小的倒角特征，还原五金冲压引脚的工艺细节。材质渲染阶段，红色按钮帽赋予哑光红色塑料材质，调整粗糙度参数至0.6，还原工业按钮帽的磨砂防滑质感，避免高反光带来的视觉失真；白色多层基座部分赋予米白色ABS工程塑料材质，添加轻微的注塑纹理贴图，模拟真实注塑件的表面细微质感；黑色安装段赋予黑色阻燃塑料材质，粗糙度调整至0.7，体现阻燃材质的哑光特性；底部接线引脚赋予黄铜金属材质，调整金属度参数至0.9，粗糙度0.3，还原铜质引脚的金属光泽。结构设计上严格遵循实物的装配逻辑，按钮帽与内部推杆设置滑动配合约束，可模拟按压的行程动作，各层阶梯的尺寸公差按照工业按钮的通用安装标准设置，保证模型可直接用于设备面板的装配干涉检查。建模过程中对所有特征进行参数化设置，各段尺寸均可通过参数面板快速调整，方便适配不同安装孔径的使用需求，整体模型无碎面、无多余特征，几何连续性良好，可直接用于渲染出图、结构验证以及3D打印样件制作，完整还原了工业按压按钮的外观特征与装配结构。
