一寸接口立式水过滤装置结构设计

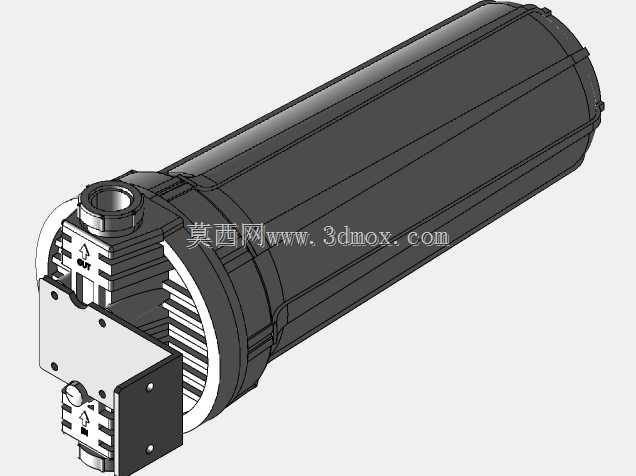

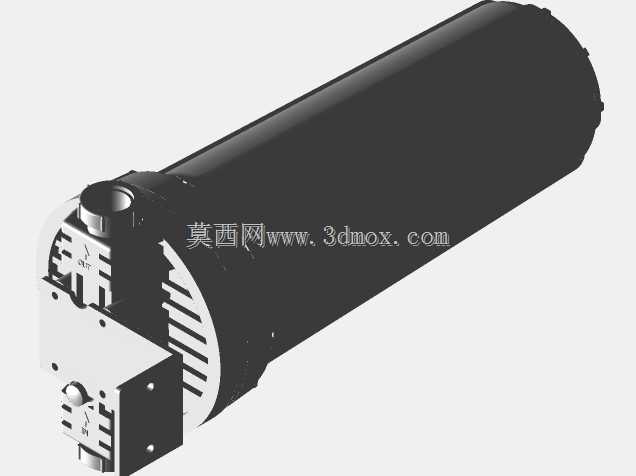

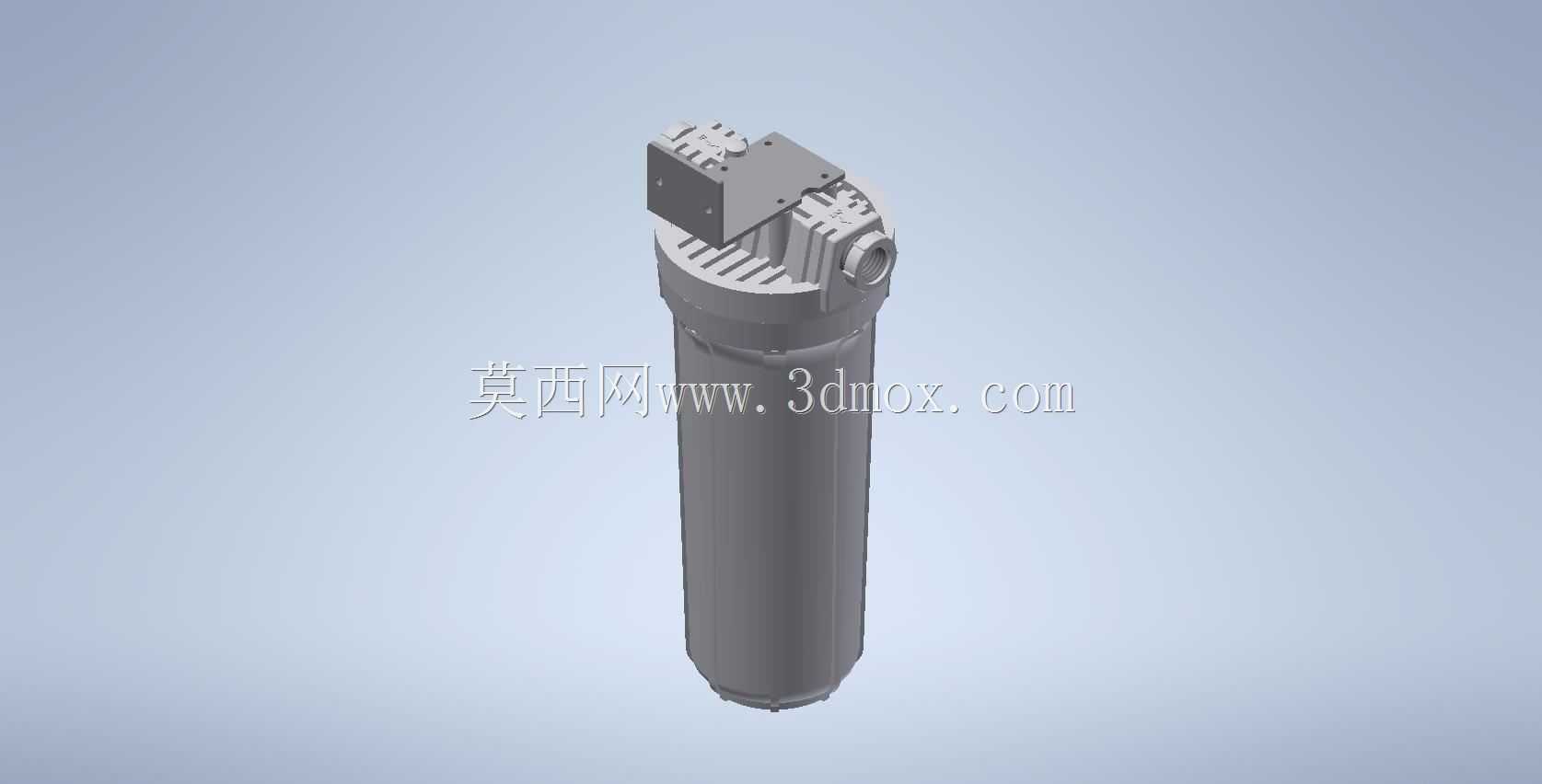

这款一寸通径的立式水过滤装置，主要面向民用供水、小型工业循环水系统、设备冷却回路等场景的水质净化需求，可拦截水流中的固体颗粒杂质、锈屑、泥沙等异物，避免下游管路堵塞、精密阀件磨损、喷淋头堵塞等常见工程问题。从结构设计来看，整体采用立式长筒布局，顶部集成阀组与安装基座，滤筒主体沿竖直方向延伸，这种布局能最大程度压缩水平方向安装空间，适配管路侧边、设备夹层等狭窄安装位，同时竖直布置的滤筒可让拦截的杂质自然沉降到筒体底部，减少滤材表面的杂质堆积，延长反冲洗或者更换滤材的维护周期。顶部的集成阀块采用一体化铣削成型结构，将进水、出水通路与旁通、排气结构整合在同一个基座上，减少了外接管路的接头数量，降低了渗漏风险，阀块上方预留的电气安装位可适配压差发讯器、自动排污阀等拓展配件，满足不同自动化程度的系统需求。进出水接口采用一寸标准管螺纹设计，可直接对接同通径的镀锌钢管、PPR管或者软管，无需额外转接接头，安装时只需将顶部基座通过四个安装孔固定在支架或者墙面，即可完成主体固定，滤筒与顶部基座采用旋转卡扣式密封结构，更换内部滤材时无需拆卸整体管路，只需旋下下部筒体即可完成操作，大幅降低现场维护的工作量。从安装边界来看，筒体直径控制在常规同流量过滤器的紧凑水平，竖直方向总长度适配多数民用供水立管、小型设备冷却回路的安装空间，不会出现与周边管路、设备结构干涉的问题。滤筒内部可适配不同精度的折叠滤芯、网式滤芯，根据实际水质情况选择对应过滤精度，满足从粗滤到精滤的不同使用需求，顶部的散热筋结构针对带压高温水工况设计，可快速带走阀组部位的热量，避免密封件长期高温老化，延长整体使用寿命。在实际选型应用中，这款过滤装置可串联在入户供水总管上拦截市政供水中的管网杂质，也可安装在冷水机、激光切割机等设备的冷却回路中，拦截循环水中的锈蚀颗粒，避免冷却喷嘴堵塞影响设备散热，还可用于小型园林灌溉系统的前端过滤，避免水中的泥沙堵塞滴灌喷头。
