家用及应急场景三级水过滤净化装置

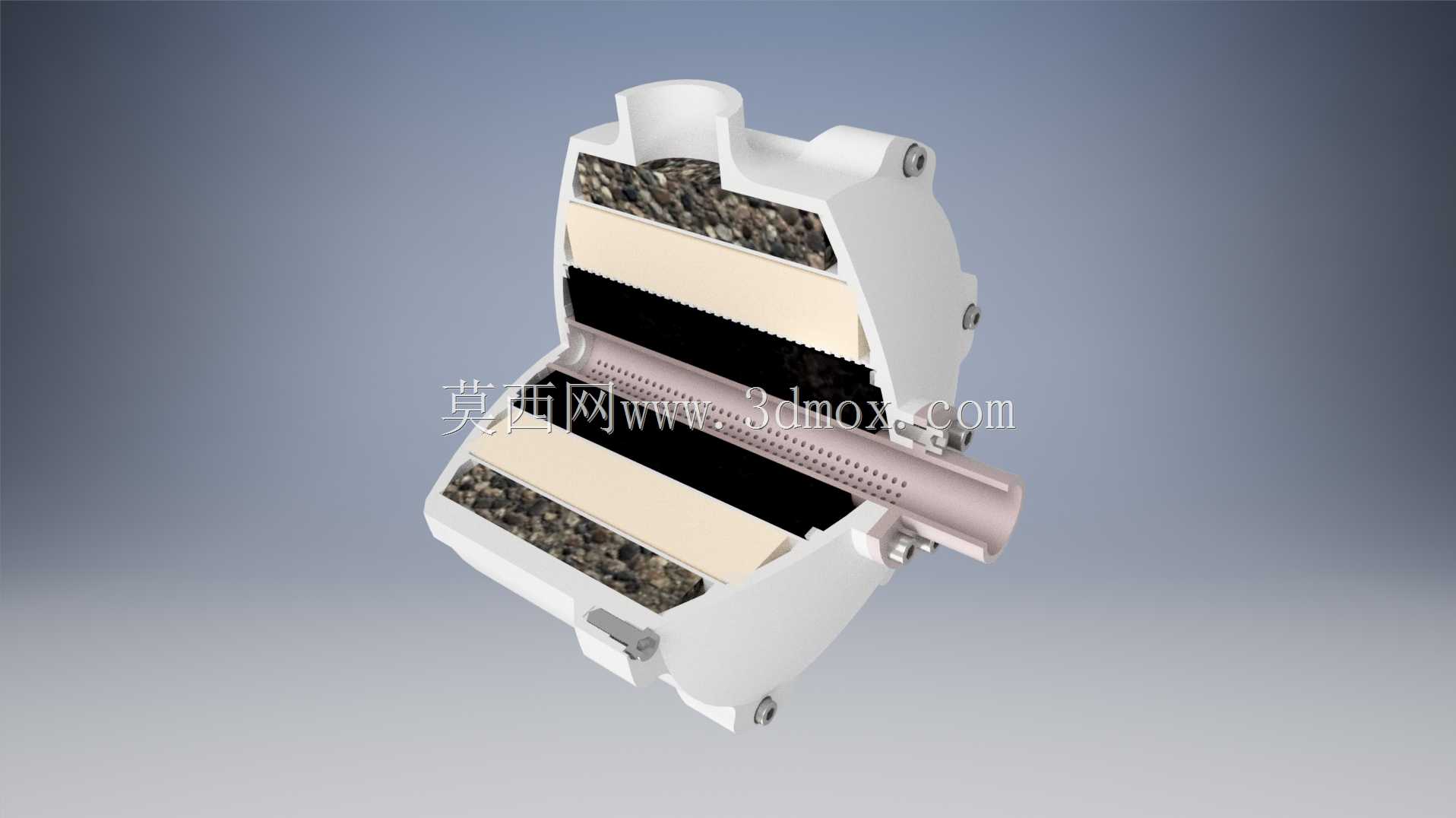

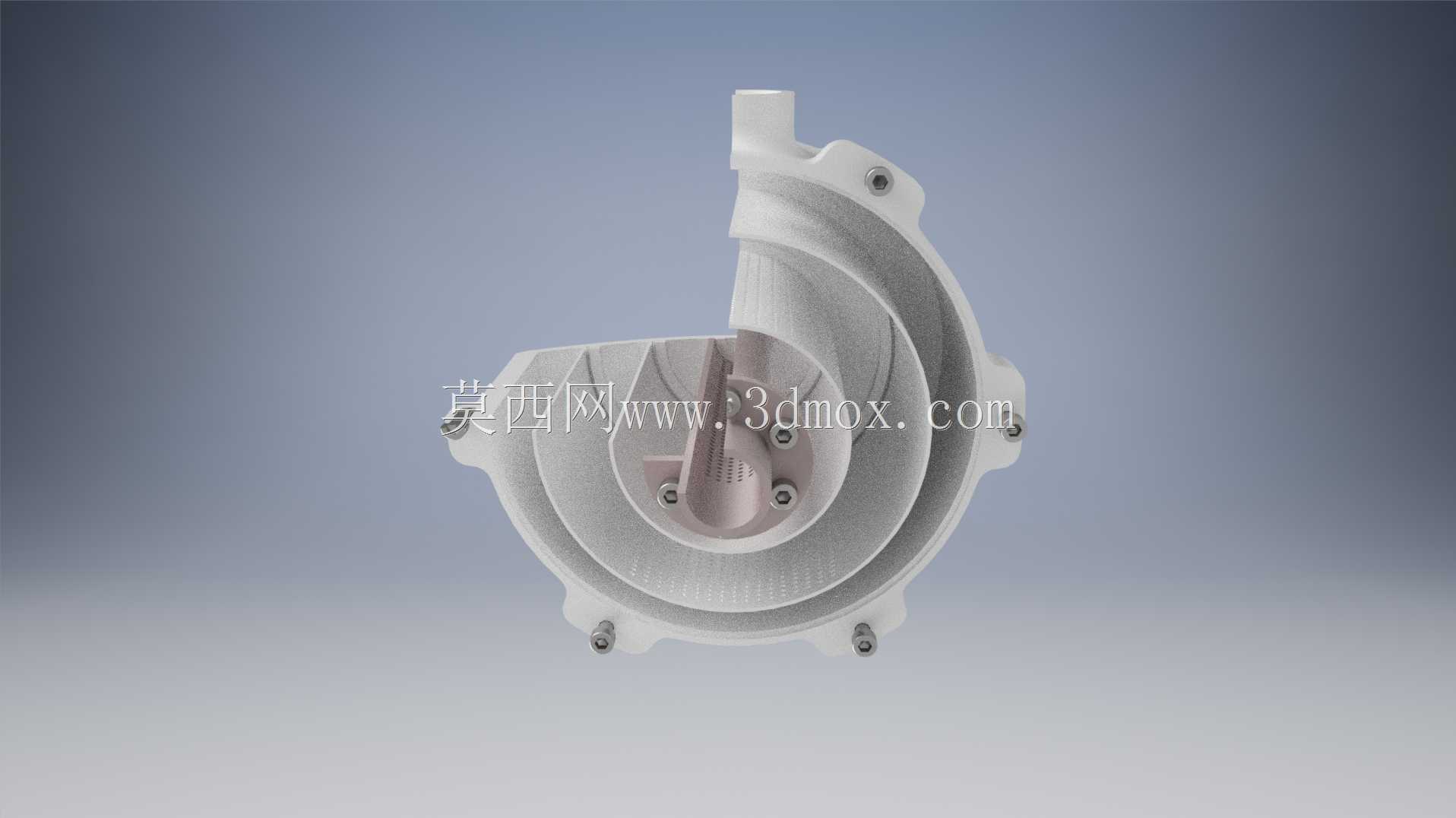

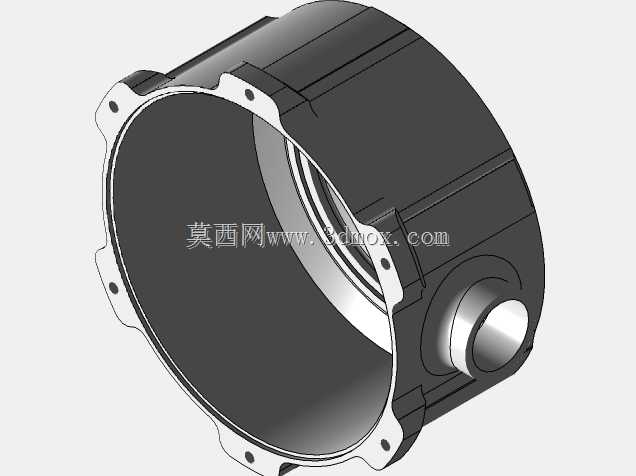

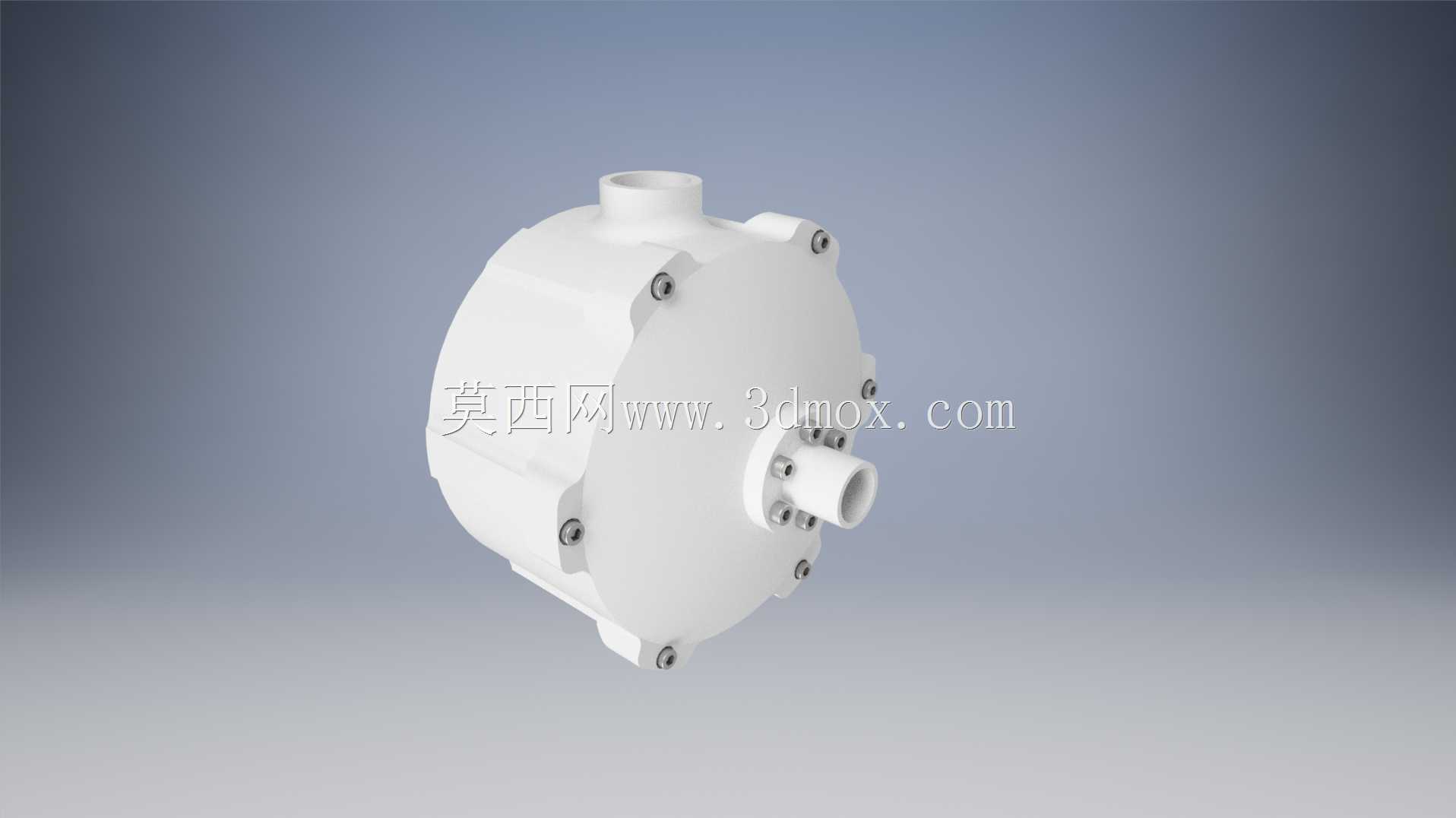

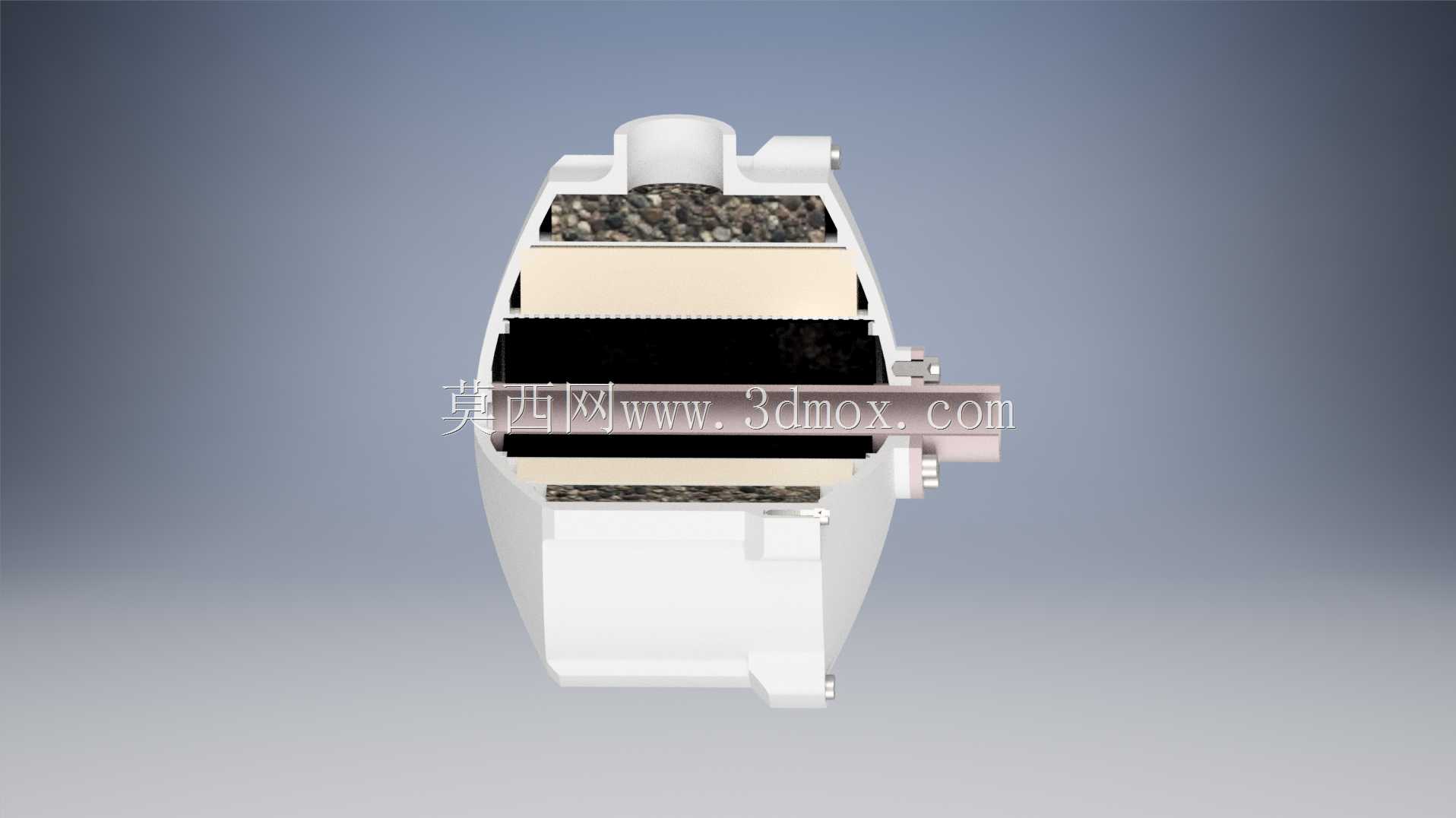

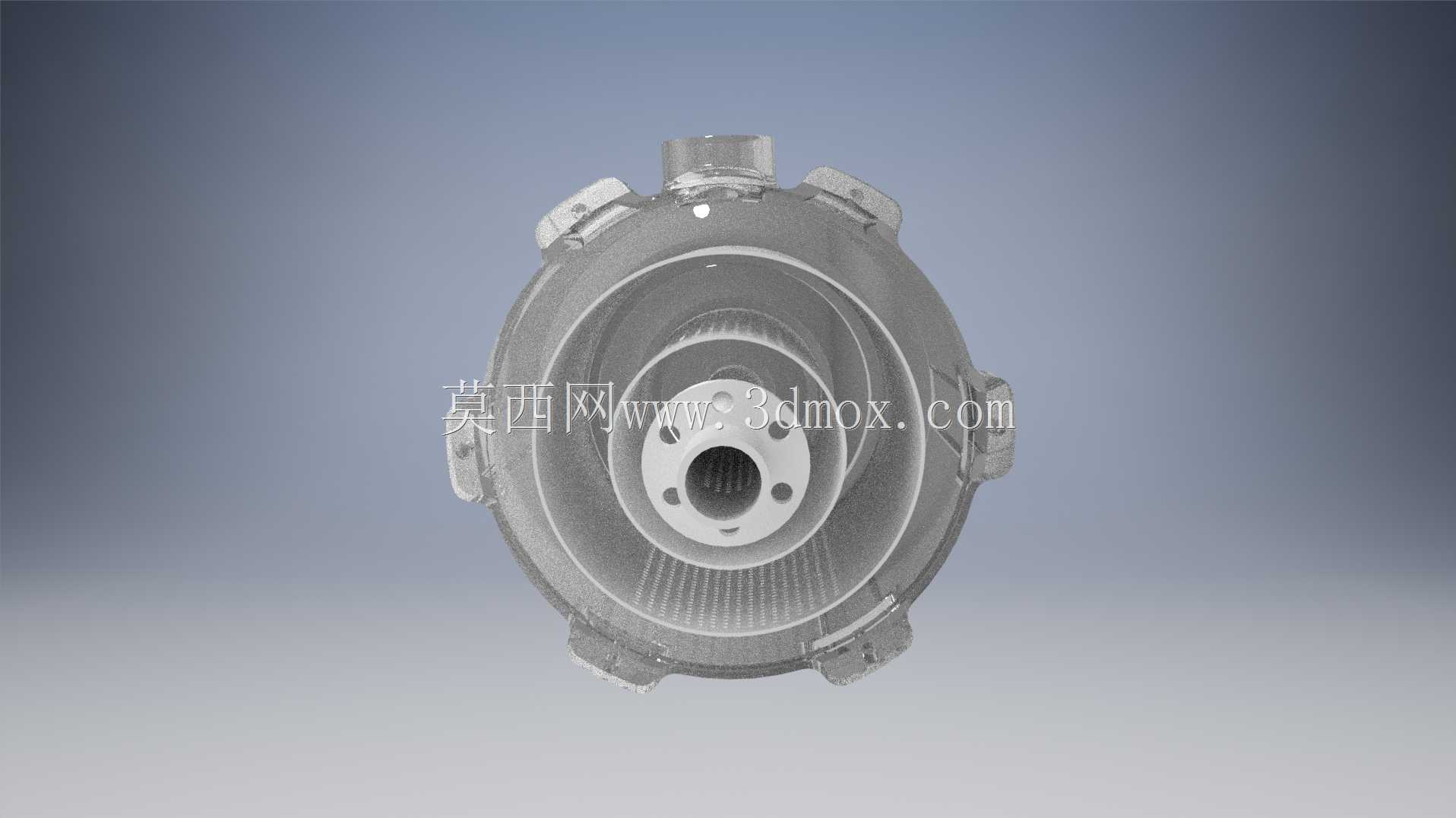

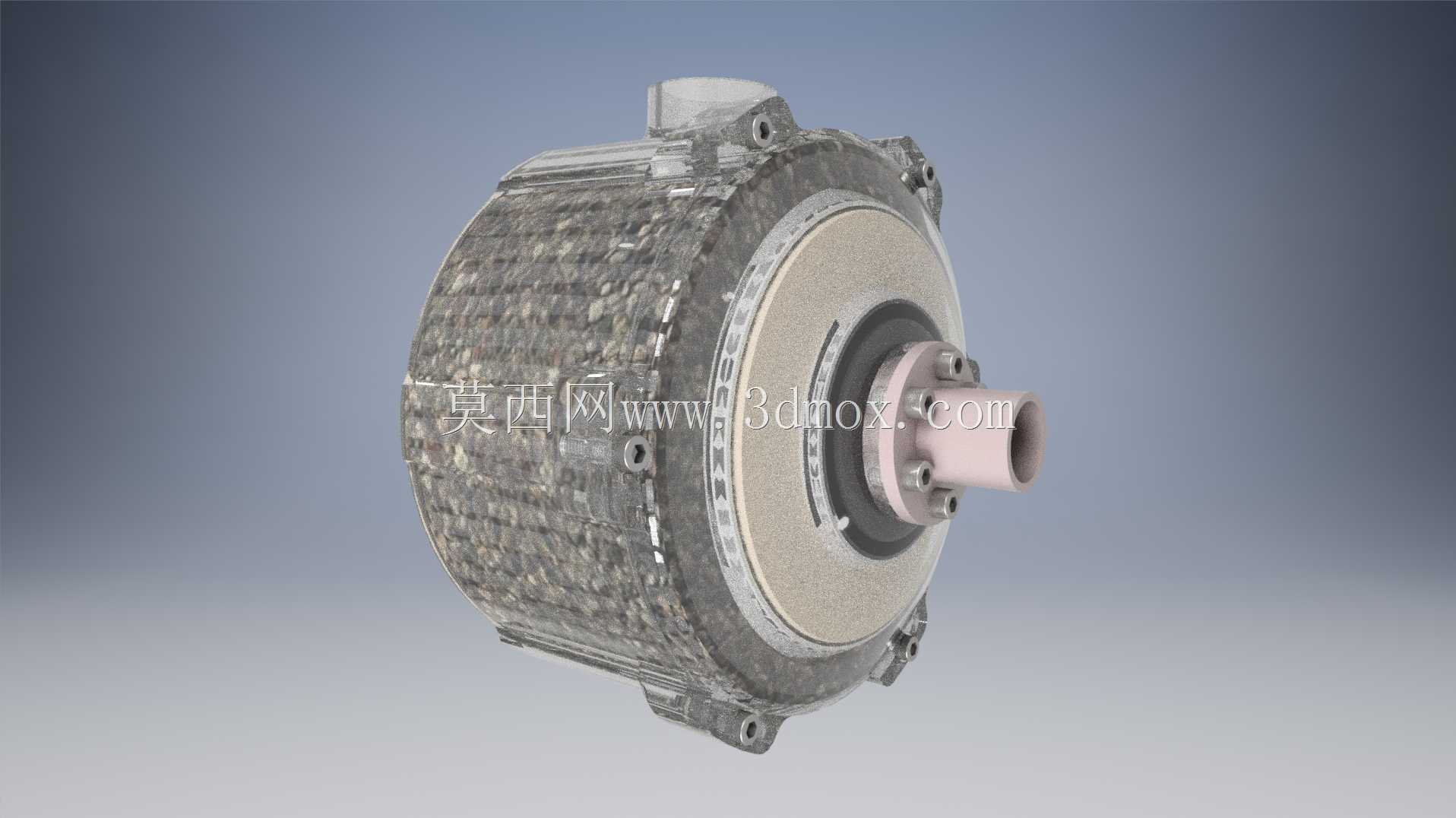

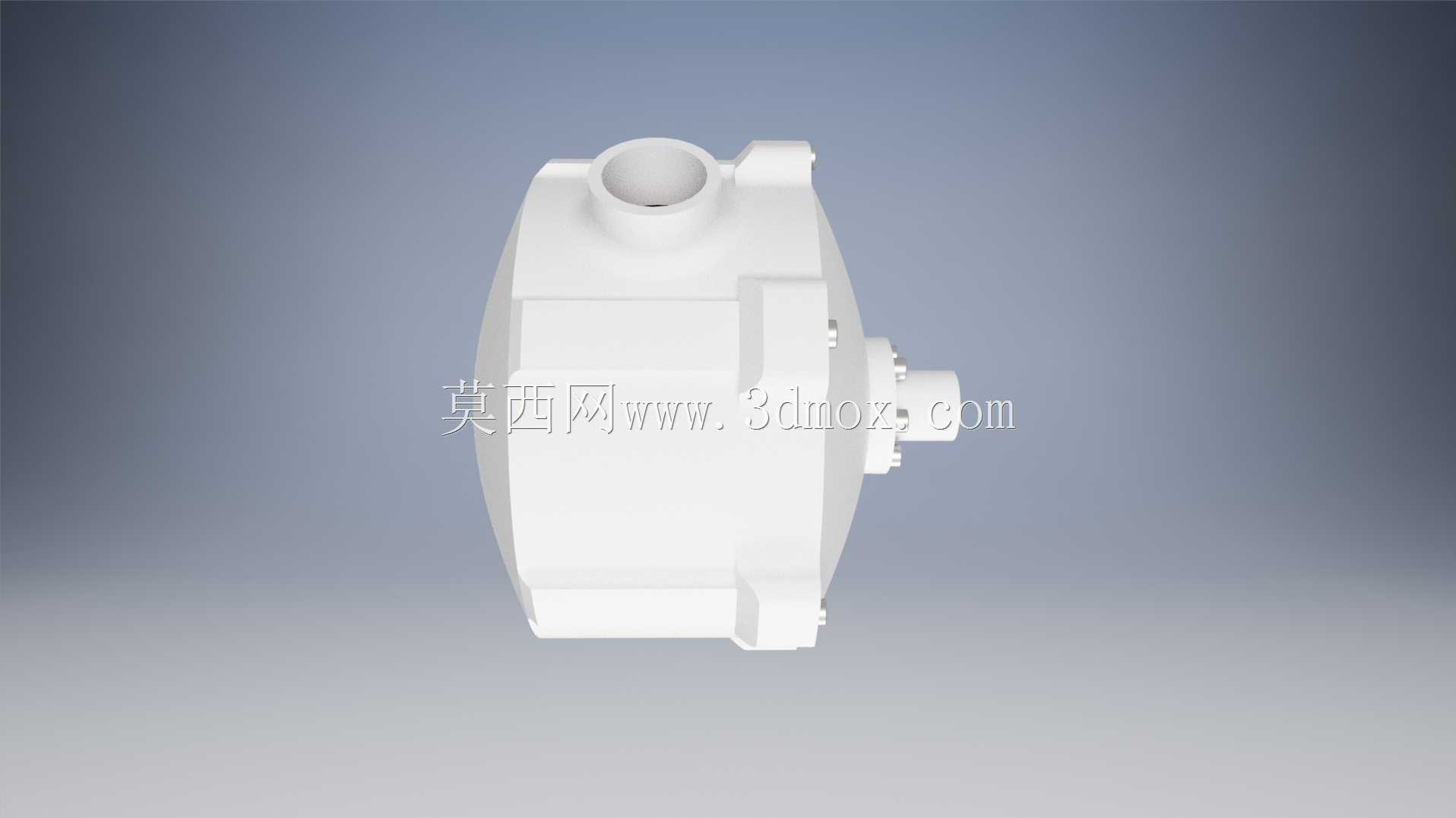

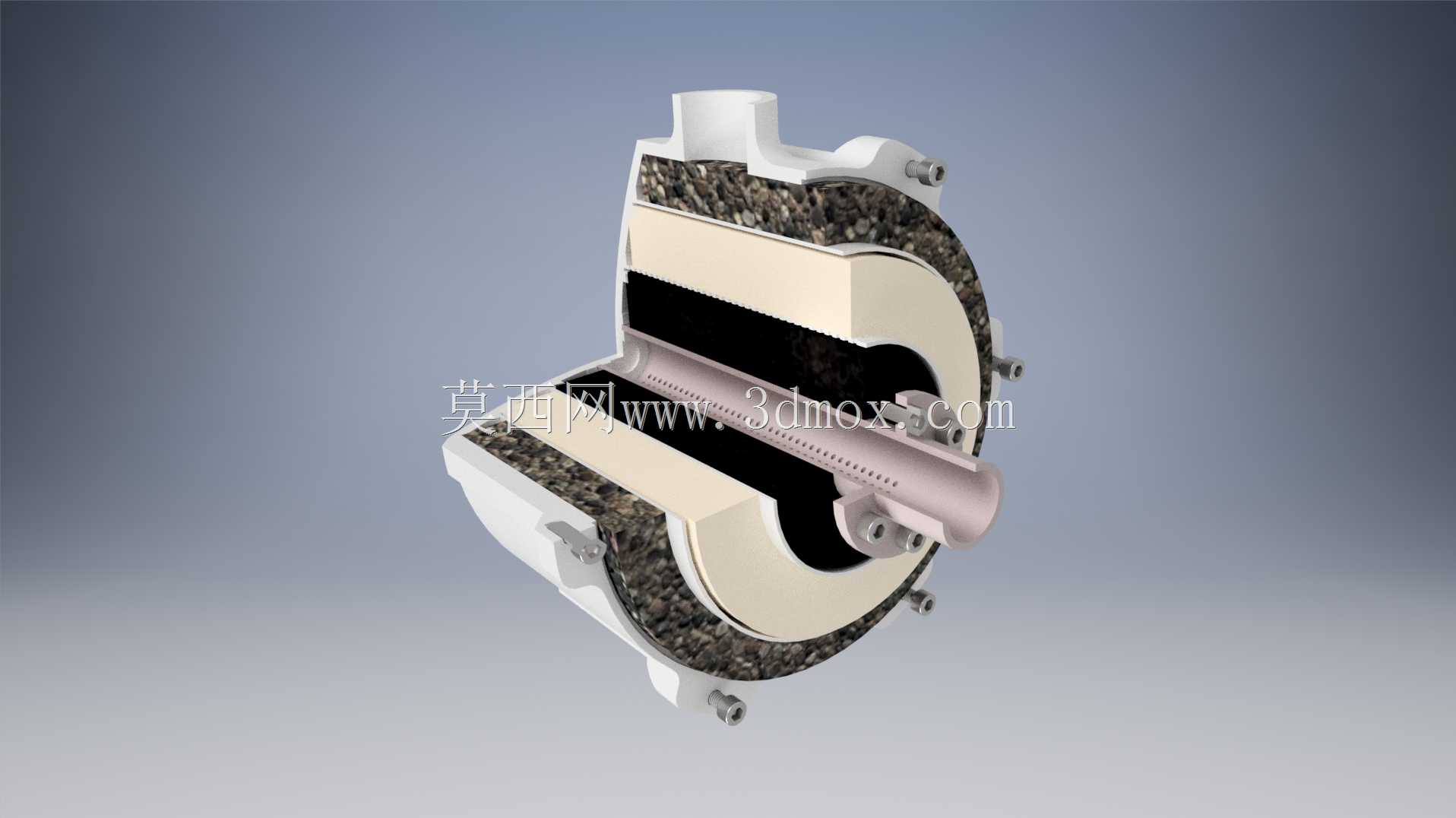

这款水过滤净化装置的结构设计，核心瞄准分散式供水场景的水质改善需求，不管是普通住宅、公寓、酒店的日常入户水深度处理，还是公共场所临时供水点、灾害发生时避难所的应急净水保障，都能适配安装，不需要复杂的管路改造和配套动力设施。从过滤逻辑来看，装置内部设置了三级递进的处理单元，第一级为颗粒过滤段，主要拦截给水中的大颗粒溶解固体、部分冻结杂质、游离氯以及常见的污染成分，作为前置屏障保护后续过滤组件；第二级采用膜储备渗透结构，过滤精度达到可截留病毒、细菌、金属微粒的级别，同时整体膜组件的尺寸控制得非常紧凑，不会占用过多壳体内部空间；第三级为活性炭过滤单元，利用活性炭的吸附特性去除水中的异味和异色成分，保障出水口感符合日常饮用要求。整个装置的动力来源依托重力与供水压力的高度差实现，不需要额外配置电动驱动部件，运行过程无额外能耗，也降低了故障概率。从安装边界来看，装置采用一体化密封壳体设计，外部接口统一设置在壳体侧方与顶部，接口规格适配常规家用供水管道尺寸，安装时不需要对现有管路做大规模改动，可直接串接入供水支路中，整体外形为近似圆柱的封闭结构，外壳采用多组螺栓紧固密封，既方便后期拆解更换内部滤料，也能承受常规供水管网的压力波动，不会出现渗漏问题。设计阶段也考虑了加工实现的便利性，整体壳体结构没有复杂的异形曲面，不管是采用3D打印快速制作原型，还是开模进行批量生产，都能较低成本实现，对于缺水地区或者应急保障场景来说，这种无动力、易维护的结构设计，能够大幅降低使用门槛，不需要专业运维人员也能完成滤料更换和日常检修。在结构细节上，壳体的螺栓排布均匀分布在端盖圆周位置，紧固时受力均匀，密封胶圈的安装槽设置在端盖配合面，可有效避免压力水从配合缝隙渗出，进出水口的位置做了加强筋设计，避免管路连接时受力导致接口开裂，整体结构的强度冗余可以覆盖日常使用中的磕碰、压力波动等工况，不需要额外的防护结构即可稳定运行。
