家具用定向支撑滚轮安装支架结构

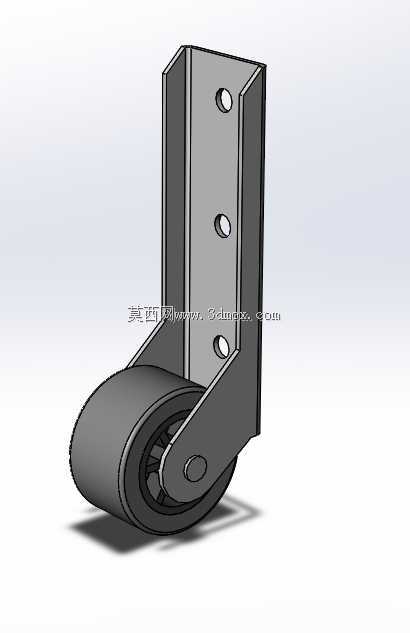

这款定向滚轮安装组件，主要应用于沙发、移动储物柜、轻型工装货架等需要短距离移位的家具与轻型载具底部，日常使用中既可以承担静态支撑作用，在需要调整摆放位置时，也能依托滚轮的滚动特性降低移位阻力，避免硬质支脚直接摩擦地面造成地板、地砖表面划伤。从结构设计来看，组件采用L型折弯安装支架作为主体承载结构，支架立面设置三个等距排布的圆形安装孔，安装时可通过螺栓、自攻螺丝直接与家具底部的木质框架、金属方管框架固定，三个安装孔的排布方式可以分散单点受力，避免长期承重后安装位出现松动、支架变形的问题。支架下部采用双耳片夹持结构，滚轮通过中心销轴贯穿固定在两个耳片之间，销轴与耳片采用间隙配合，保证滚轮转动过程中无卡滞，同时耳片的折弯处做了圆弧过渡处理，消除应力集中点，即使承受瞬时冲击载荷也不会出现焊缝开裂、支架折断的问题。滚轮部分采用包胶结构设计，外层为软质耐磨橡塑材质，滚动过程中噪音低，不会在地面留下压痕，内部轮毂做了辐条式减重设计，在保证整体承重强度的前提下降低了组件自重，减少不必要的材料消耗。安装边界方面，支架立面的三个安装孔中心距经过适配常规家具框架的型材尺寸设计，无需额外打孔扩孔即可适配市面上多数沙发底框、移动柜架的安装位，组件整体安装完成后突出安装面的尺寸经过优化，不会过多占用家具底部的预留空间，同时滚轮最低点与支架安装面的高度差控制在常规家具支脚的通用高度范围内，替换原有固定支脚时不需要调整其他支撑点的高度，适配性较强。设计过程中充分考虑了日常使用的受力场景，静态承重时载荷通过支架直接传递到滚轮中心轴，避免支架长期受偏载力出现变形，滚轮的转动方向与支架立面平行，属于定向滚轮结构，移位过程中可以保持直线行进轨迹，不会出现随意偏摆的问题，适合摆放位置相对固定、仅偶尔需要移位调整的家具使用。
