户外便携折叠式炭烤烧烤架结构设计

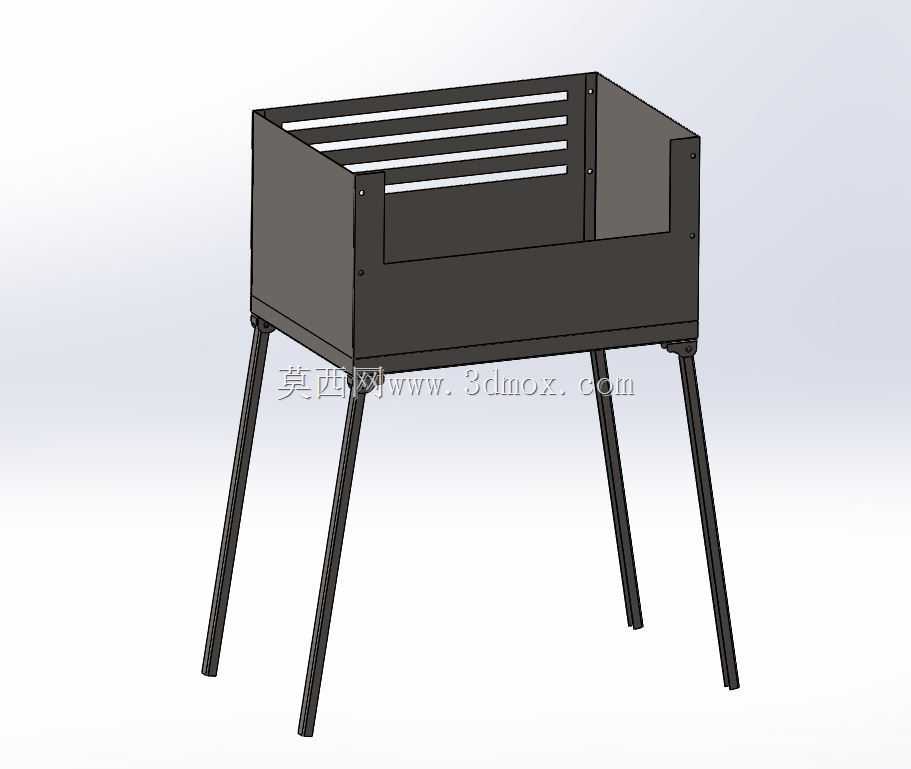

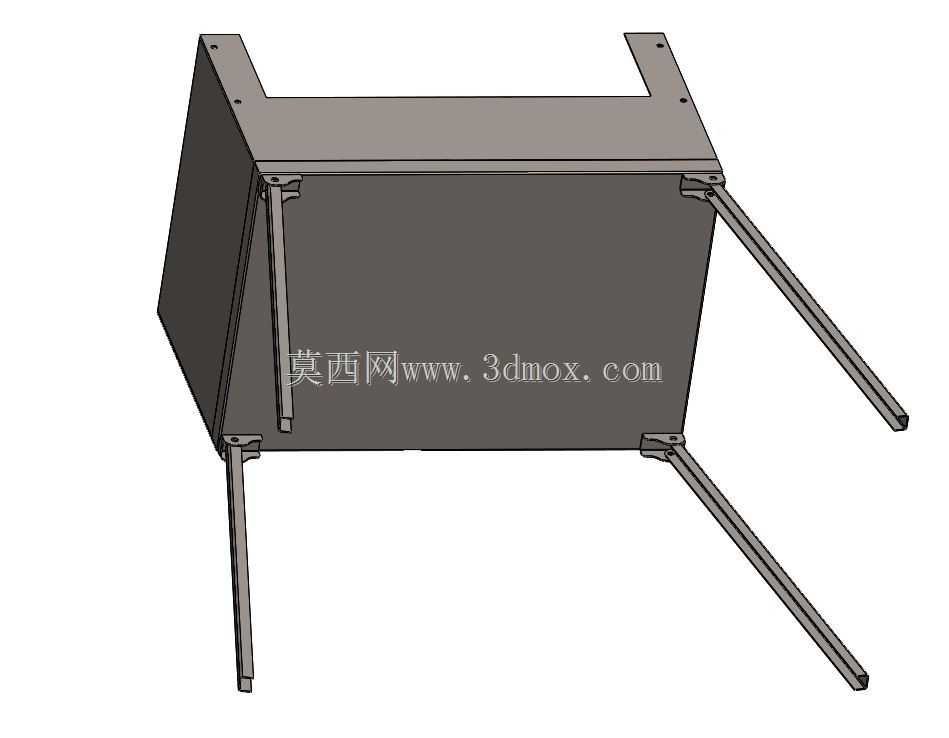

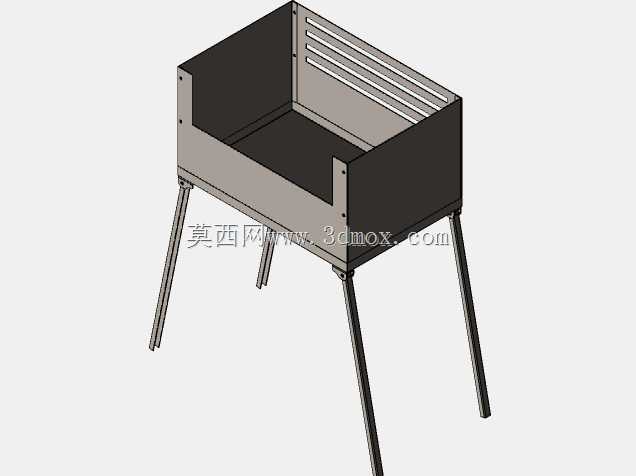

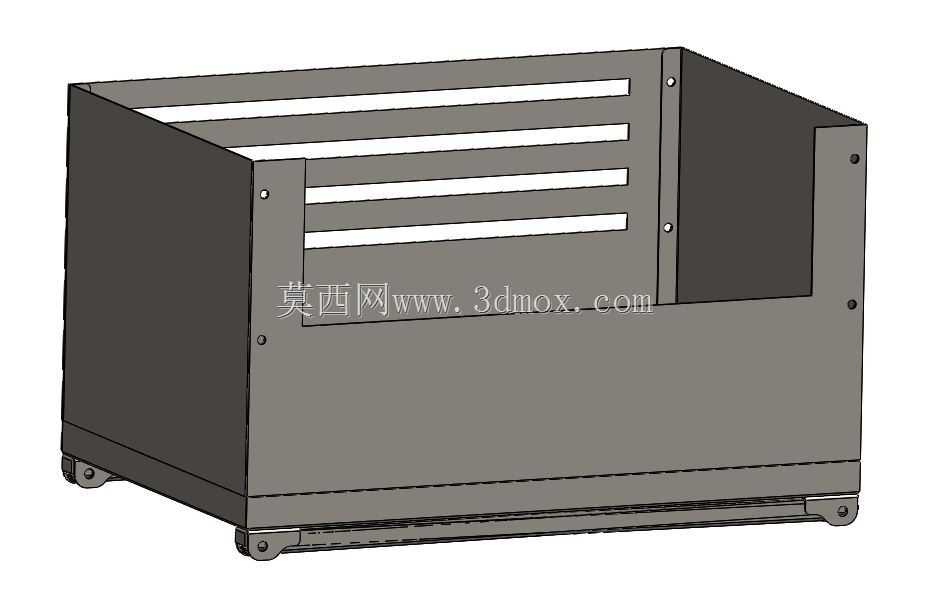

这款炭烤烧烤架的结构设计，核心围绕户外露营、庭院聚餐、流动摆摊三类高频使用场景做适配，区别于固定式商用烤炉，整体结构优先考量收纳便利性与组装效率，无需额外辅助工具即可完成展开与收纳动作。从功能结构来看，炉体主体采用薄钢板折弯拼接成型，炉身侧壁开设多道平行通槽，一方面作为炭层的通风补氧通道，保障木炭充分燃烧减少烟气产生，另一方面可通过槽位搭配不同高度的烤网支撑件，灵活调整烤制食材与炭火的距离，适配不同食材的烤制温度需求。炉体底部预留炭灰承接空间，侧壁无多余镂空结构，可避免炭灰洒落引发安全隐患，同时炉体两端做折边强化处理，提升整体结构抗形变能力，搬运过程中不易因磕碰出现边角变形。支撑腿采用圆管弯折成型，单腿与炉体采用插接式连接结构，腿管做外倾角度设计，四个支撑点形成的支撑边界大于炉体外轮廓尺寸，放置时可有效降低侧翻风险，即使在不太平整的户外泥地、草坪上，也可通过微调腿体插入深度调整炉体水平度，避免烤制过程中食材滑落。设计过程中优先控制整体重量，所有钣金件在满足结构强度的前提下做壁厚优化，支撑腿选用薄壁圆管材质，单人即可完成整体搬运与架设，收纳时腿体可直接从炉体插接位拔出，与炉体一同放入配套收纳袋中，收纳后整体体积仅为展开状态的三分之一，可轻松放入汽车后备箱、露营装备包内。炉体上边缘做卷边处理，避免组装、使用过程中锋利钣金边缘划伤操作人员，烤网支撑槽位做等距排布，烤网可根据烤制食材的分量选择横向或纵向放置，适配3-5人规模的户外聚餐使用需求。安装边界方面，展开状态下炉体离地高度符合人体站立操作的舒适高度，无需弯腰即可完成翻面、撒料等操作，支撑腿外倾后最大占地宽度适配常规露营桌旁的预留空间，不会占用过多活动区域，炉体内部炭槽深度可满足单次添加木炭后2-3小时的持续烤制需求，无需频繁添炭打断使用节奏。
