Z型爬坡滚动皮带输送机三维设计

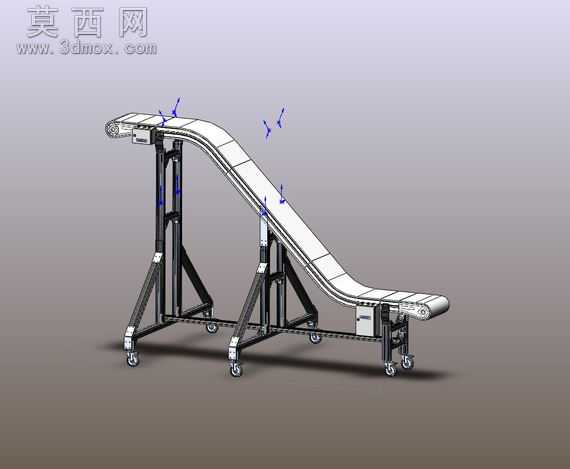

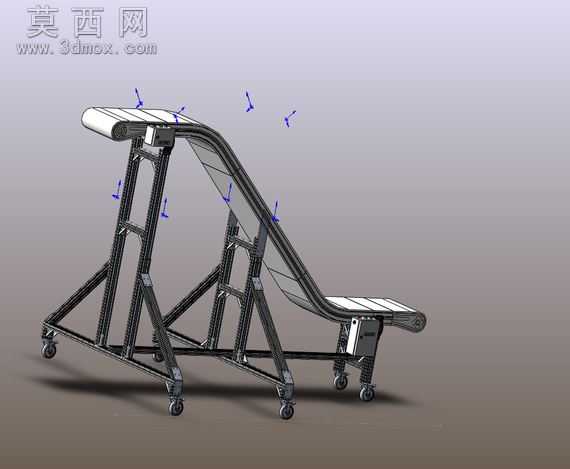

本模型为Z型爬坡式滚动皮带输送机，采用SolidWorks完成全参数化三维建模，整体结构经过严谨的装配干涉校验，各运动部件配合关系清晰合理，可直接用于结构验证与方案演示。模型整体采用Z型弯折布局，分为低位水平进料段、中部倾斜爬坡段、高位水平出料段三个功能区段，能够实现不同高度工位间的物料连续转运，适配生产线上下料、仓储物料转运等多场景的高差输送需求。机架部分采用工业铝型材搭配三角加强支撑结构，在保证整体结构刚性的同时有效控制设备自重，支撑腿底部配置带刹车的万向脚轮，既可以根据生产需求灵活调整设备摆放位置，也可以在定位后锁定脚轮保证设备运行稳定性，中部爬坡段额外设置可调节高度的辅助支撑腿，可根据实际输送高度需求调整爬坡角度，适配不同的工位高差。输送部分采用标准轻型工业皮带作为承载构件，两端配置主动与从动滚筒，滚筒内置精密轴承保证转动顺畅，皮带内侧设置多组导向托辊，避免长距离爬坡输送过程中皮带出现跑偏、下垂问题，设备侧方预留电机安装位，可根据输送负载需求匹配对应功率的减速电机，实现输送速度的灵活调节。建模过程中对所有标准件均按照工业实际规格进行1:1还原，脚轮、型材连接件、滚筒轴承等构件的尺寸参数均符合行业通用标准，渲染阶段对不同构件赋予了对应材质：机架部分采用哑光金属漆材质模拟工业铝型材的表面质感，皮带采用哑光黑色橡胶材质还原工业皮带的视觉效果，脚轮采用硬质塑料搭配金属支架的组合材质，整体渲染效果真实直观，能够清晰展现设备的整体结构与细节特征。设计过程中充分考虑了设备的实用性与通用性，整体结构模块化程度高，各段机架、支撑腿、输送组件均可单独拆分，便于后续根据实际使用需求进行尺寸调整与结构改型，可作为非标输送设备设计的参考模板，也可用于生产线布局仿真、设备方案展示等场景。
