9英寸直径螺旋输送机螺杆设计方案

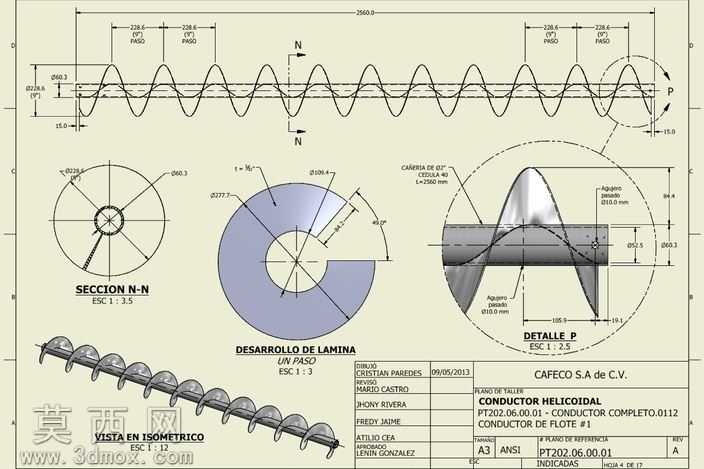

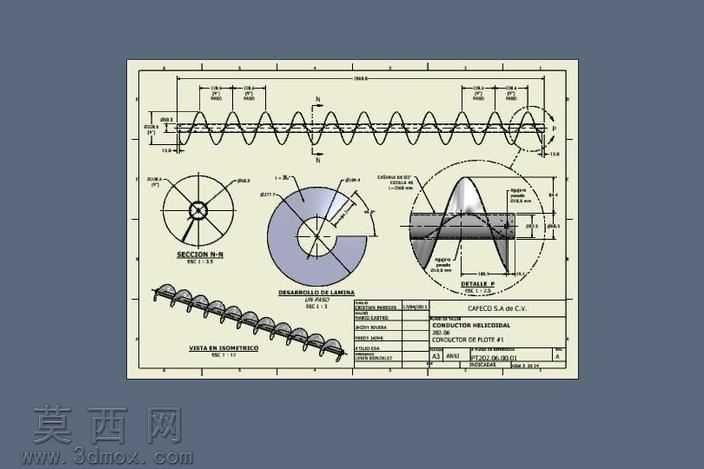

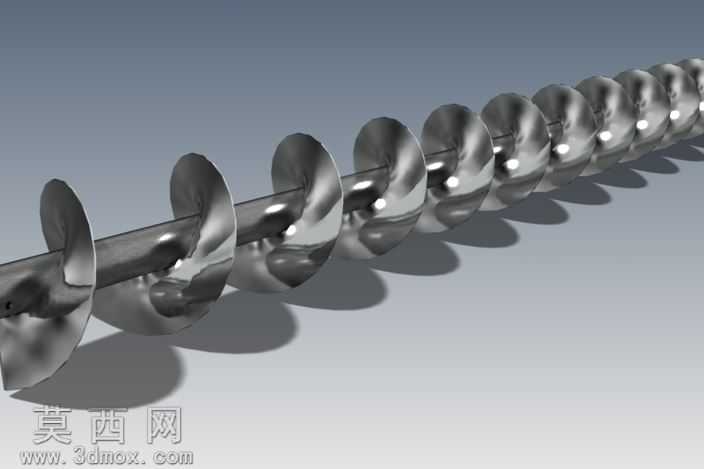

本模型为9英寸直径螺旋输送机的螺杆核心部件设计方案，建模过程围绕螺旋输送的核心工作原理展开，首先确定核心参数：螺旋叶片直径为9英寸，螺距匹配叶片直径设置为9英寸，中心轴采用2英寸直径不锈钢管作为承载基体，整体设计适配40段行程的物料输送工况。建模阶段先搭建中心不锈钢管的基体特征，通过拉伸命令生成等径直管结构，赋予不锈钢材质属性，还原管材的金属质感与表面光洁度特征；随后构建连续螺旋叶片结构，通过螺旋线命令精准匹配9英寸螺距参数，沿中心轴轴向生成连续螺旋引导线，再以叶片截面轮廓沿引导线扫描生成连续螺旋叶片实体，针对叶片与中心管的连接位置做圆角过渡处理，消除应力集中隐患，同时还原螺旋叶片的等厚钣金特征，匹配实际加工中的叶片展开工艺要求。模型配套制作了完整的工程视图表达，包含螺旋段的整体轴向投影视图，标注各段螺距尺寸、总长度尺寸与端部连接结构尺寸；制作N-N剖面视图，清晰展示中心管与叶片的连接截面结构，标注配合公差与直径尺寸；制作螺旋叶片的展开工艺视图，标注叶片展开后的扇形轮廓尺寸与折弯角度，为钣金下料加工提供精准依据；同时制作局部细节放大视图，展示螺旋叶片端部的结构特征与安装配合尺寸，还搭配等轴测视图呈现整根螺杆的立体装配形态，直观展示连续螺旋叶片的排布规律。设计过程中充分考量螺旋输送的物料推送特性，连续等距的螺旋叶片可在旋转过程中形成稳定的轴向推送力，2英寸直径的不锈钢中心管兼顾结构强度与轻量化要求，可适配粉状、颗粒状物料的水平或小倾角输送场景，叶片与管壁的间隙控制在合理范围，避免物料卡滞与输送残留问题，整体结构完全符合螺旋输送机的行业设计规范，可直接用于设备生产制造的参考依据，也可作为同类输送设备改型设计的基础模型，帮助设计人员快速理解螺旋输送部件的结构逻辑与参数匹配关系。
