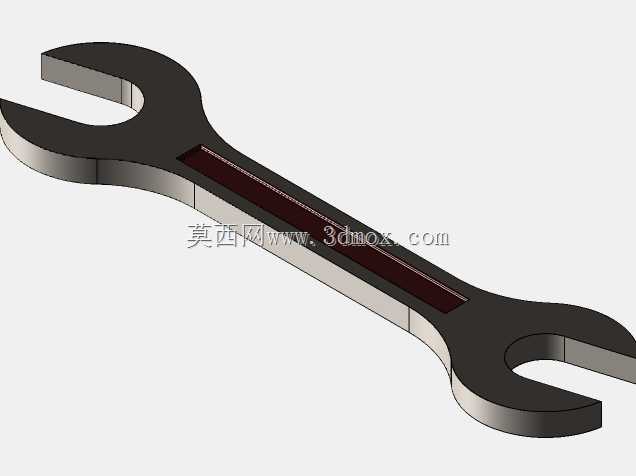

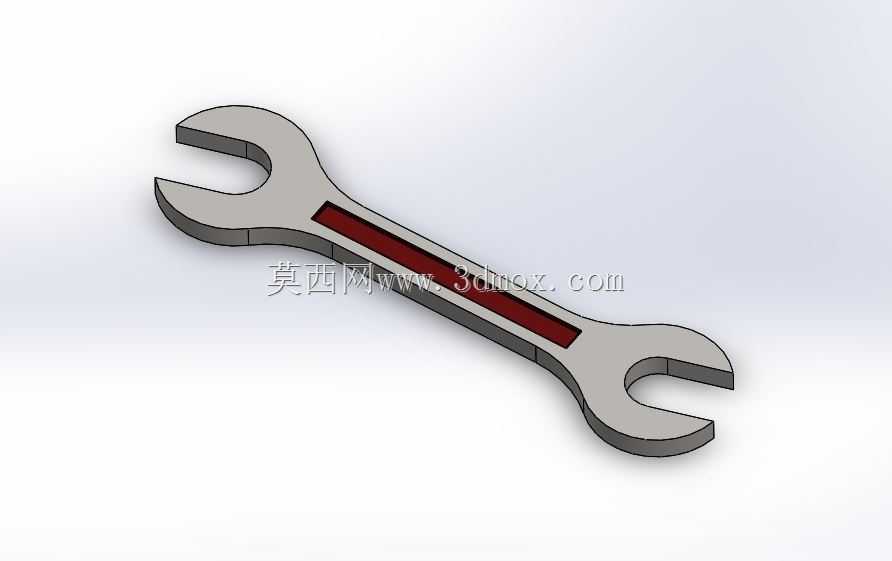

13与14mm双头开口呆扳手结构设计

这款双头开口扳手主要面向常规机械装配、设备维保、五金拆装场景下的外六角螺栓、螺母紧固与拆卸作业，适配开口对边尺寸为13mm与14mm的两类标准紧固件，覆盖日常机电维修、家用五金拆装、生产线辅助装配等多数常见小规格紧固件操作需求。从结构设计逻辑来看，扳手整体采用对称式双头布局，将两个常用相邻规格的开口集成在同一根柄体上，减少作业过程中频繁更换工具的频次，柄身中部做了内凹的防滑握持结构，表面做了贴合握持手感的凹槽处理，既可以降低长时间握持作业的硌手感，也能在沾有少量油污的作业环境下提升握持摩擦力，避免施力过程中出现打滑脱手的情况。开口部位的尺寸公差严格遵循紧固件作业的配合要求，开口内侧与六角紧固件的两个相邻侧面完全贴合，施力时受力均匀分布在两个接触面上，不会因为局部应力集中刮伤紧固件的棱角，也能避免扳手开口因为受力不均出现崩口变形的问题。整体外形的轮廓做了圆弧过渡处理，没有尖锐的棱角，既避免加工过程中出现应力集中导致的结构强度不足问题，也能防止作业过程中尖锐边角划伤操作人员。从安装与操作边界来看，扳手整体长度适配13mm、14mm规格紧固件的常规拧紧力矩需求，柄身长度经过力矩匹配设计，既不会因为长度过短导致施力费力，也不会因为长度过长导致施力过载拧断螺栓或者损伤螺纹，开口部位的厚度做了减薄优化，可以伸入部分空间局促的紧固件安装位置，满足狭窄装配空间下的作业需求。柄身的截面采用变厚度设计，靠近开口的受力部位厚度更大，向中部握持区域逐渐过渡到合适的握持厚度，在保证整体结构强度满足额定力矩要求的前提下，尽可能降低工具自身重量，减少长时间手持作业的疲劳感。开口与柄身的连接位置做了大圆弧过渡强化，避免应力集中在连接拐角处，提升扳手的整体抗扭强度，应对作业过程中可能出现的瞬间冲击力。
