250V1A艾尔达拉线式牵引开关结构

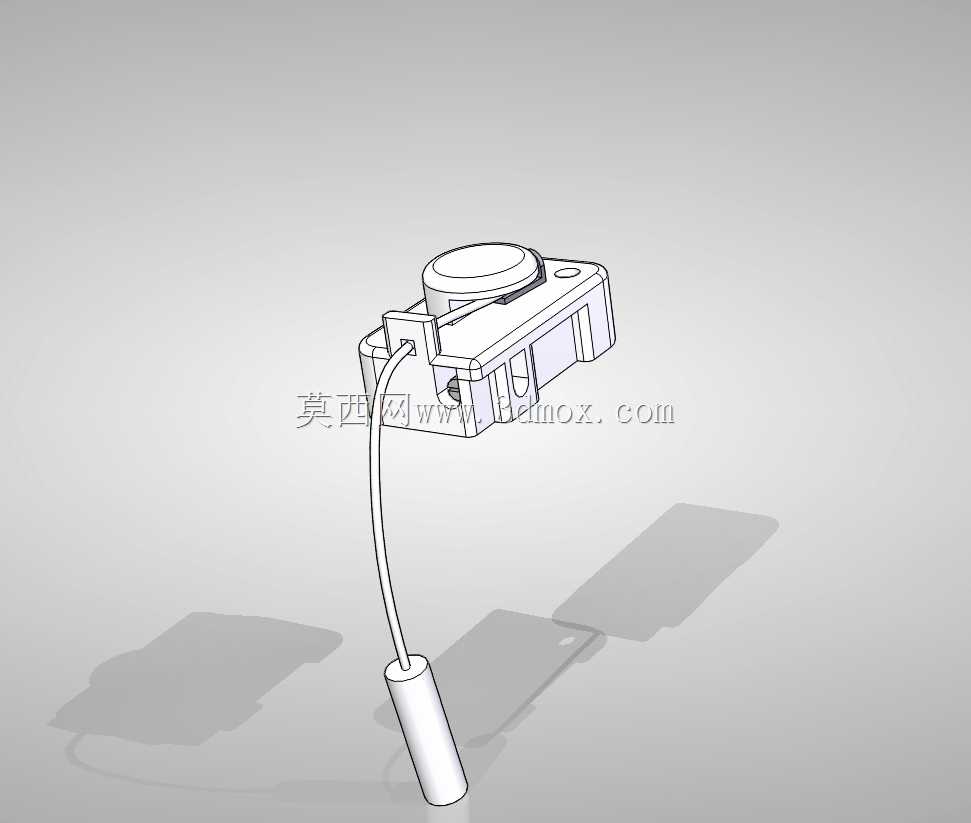

这类拉线牵引开关常被用在小型设备的启停触发场景里，比如台式小型加工设备的紧急停机触发、工位照明的远端控制、小型输送线的沿线急停点位布设，相比普通按压式开关，它不需要操作者精准对准按键位置，只要牵拉外露的拉绳就能完成触发，在操作者手部沾有油污、或者操作位距离开关安装位有一定距离的场景下，操作容错率会高很多。这款额定参数适配250V1A交流回路的艾尔达款牵引开关，整体采用工程塑料壳体做绝缘封装，壳体上预留了两个沉头安装孔，安装时不需要额外做支架适配，直接通过M3规格的螺丝就能固定在设备机架的平面上，安装孔的中心距做了标准化适配，能兼容多数小型工控设备的预留安装位，不会出现孔位错位需要重新打孔的问题。从结构设计来看，开关内部的触发机构采用摆杆式复位结构，拉绳牵拉时带动内部摆杆偏转，触发触点通断动作，松开拉绳后靠内置的扭簧自动复位，不会出现卡滞无法复位的情况；拉绳出线位置做了防弯折的护套结构，长期反复牵拉也不会出现线芯断裂的问题，拉绳末端的圆柱拉头做了防滑纹理处理，操作者戴劳保手套也能顺利牵拉施力。开关的接线端采用隐藏式接线仓设计，接线完成后可以扣上仓盖，避免车间内的粉尘、切削液溅入接线端造成短路故障，壳体的合缝处做了凹凸止口结构，能达到基础的防尘防泼溅等级，适配普通机加工车间、装配工位的使用环境。做三维建模的时候，要重点注意拉绳出线位的摆动角度范围，安装时要预留足够的拉绳活动空间，避免拉绳牵拉时和周边的设备构件发生剐蹭，影响触发手感甚至造成卡滞；开关本体的厚度较薄，安装时不需要在机架上预留太深的沉位，贴装在型材表面或者薄板机架上都能完成固定，不会突出过多影响设备周边的操作空间。触点部分采用银合金触点材质，适配小电流控制回路的频繁通断，不会因为长期通断出现触点氧化接触不良的问题，整体触发拉力设置在15N左右，既不会因为误碰牵拉造成误触发，也不会因为拉力过大导致操作者需要用很大力气才能触发，兼顾了操作安全性和使用便捷性。
