30x30规格工业铝型材截面结构设计

做非标设备机架设计快十二年，经手的铝型材选型方案少说也有几百套，30系列的欧标铝型材绝对是中小载荷机架里的万金油选型，尤其是这款30x30截面、内孔7mm的规格，几乎覆盖了从桌面测试台到小型输送线侧架的绝大多数轻载应用场景。很多刚入行的结构工程师选铝型材总喜欢往大规格挑，觉得型材越粗设备越稳，其实完全没必要，只要算清楚静载荷、动载荷还有安装边界，30x30的型材在很多场景下比4040性价比高太多，还能省下不少安装空间。

先从实际应用场景说，这款型材最常用的地方就是实验室小型测试设备的主体框架，比如高校实验室里的材料性能测试台、电子厂的小型PCB板接驳台侧梁，还有自动化设备里的传感器安装支架、安全防护栏的横竖龙骨。之前做过一款桌面式点胶机的机架，一开始徒弟选了4040的型材，算下来整机宽度多了40mm，放在客户的无尘车间台面上超出台面边缘，后来换成这款30x30的型材，重新核算了载荷，点胶头Z轴的动载加上型材自重，单根1米长的型材挠度不到0.2mm，完全满足点胶精度要求，整机宽度刚好卡在台面尺寸内，客户验收的时候特意提了设备占地紧凑的优势。还有车间里的设备安全围栏，用这款型材做横竖杆，搭配透明亚克力板，单跨1米的围栏侧向推力能到150N以上，满足工业安全防护的规范要求，比焊接方管的围栏拆装方便太多，后期改线挪位置不用切割焊接，拆了螺栓就能重组。

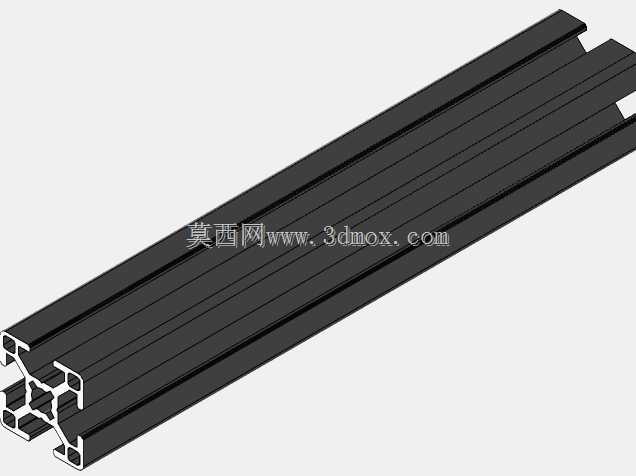

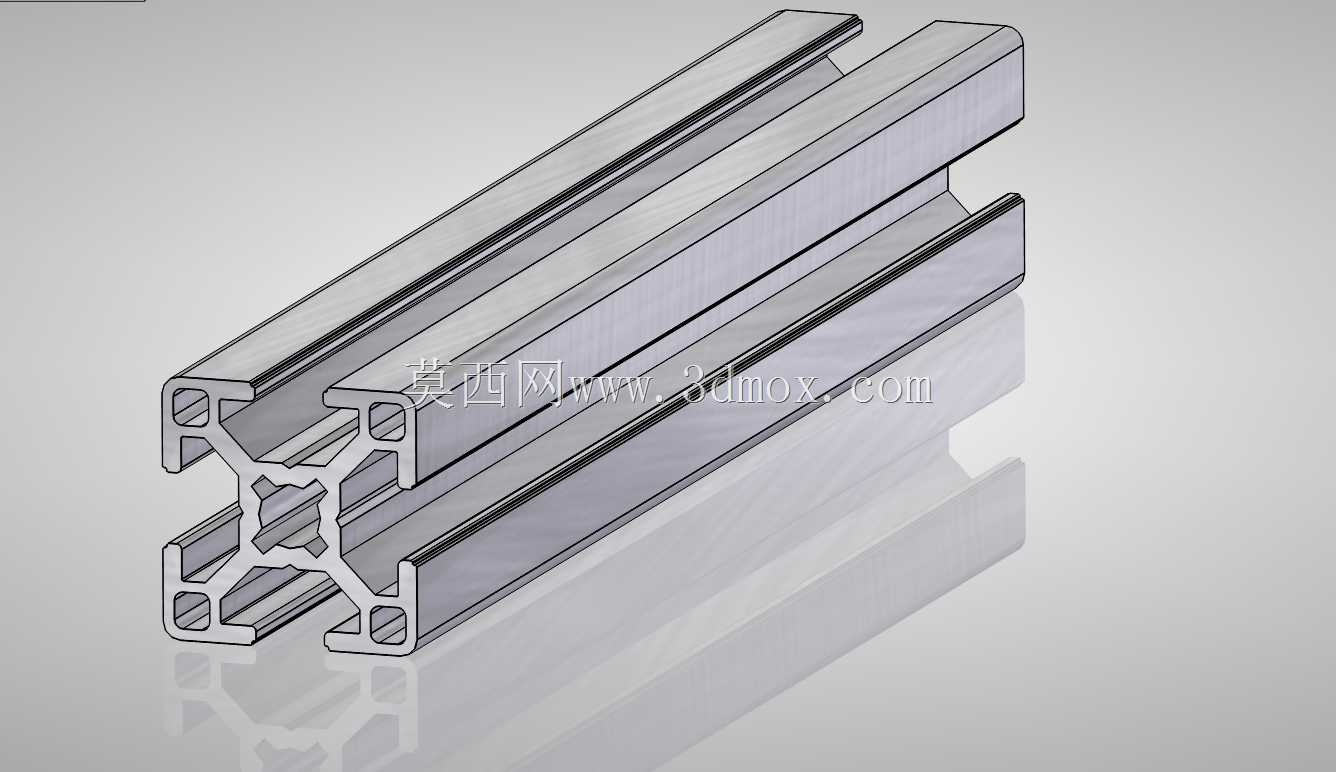

说到功能特性，这款型材的截面设计是典型的欧标槽结构，四个侧面都开了标准T型槽，槽宽适配常用的M6T型螺栓，不用提前预埋螺母，安装的时候直接把螺栓塞进槽里滑到对应位置就能锁紧，不管是搭十字连接还是直角连接，甚至是斜向的加强筋安装，都不用在型材上打孔攻丝，现场调整结构位置的时候特别方便。截面内部的筋板设计是X型加强结构，相比同规格的平板筋型材，抗扭刚度高了近30%，之前做过扭转测试，两端固定的情况下中间施加10N·m的扭矩，型材的扭转角不到0.3度，用来做有侧向力的安装支架完全不会出现形变。内孔7mm的设计是专门给内置走线留的通道，很多小型设备的传感器线、气管不用走外露的线槽，直接从型材内孔穿过去，整机外观整洁不说，还能避免车间里的切削液、灰尘腐蚀线缆，之前做的一款视觉检测支架，把相机的电源线和网线都从型材内孔走，客户用了三年多没出现过线缆被刮破的情况，比外露布线的维护成本低很多。

设计思路上，这款型材的截面是经过多轮迭代优化的，最早的3030铝型材内部是单筋结构，承重够但抗扭差，后来改成双筋结构，重量上去了成本也高，最后改成现在的X型交叉筋，在保证截面惯性矩的前提下把米重降到了1.4kg左右，比双筋结构轻了近20%，挤压生产的时候成品率也更高。四个角的R角设计不是随便做的，R2的圆角刚好能适配标准的30系列端盖、角码配件，安装的时候不会出现配件卡不住或者缝隙太大的问题，槽口的边缘做了0.5mm的倒角，安装T型螺栓的时候不会刮坏螺栓的镀锌层，也不会划手，车间装配的时候工人反馈比那种直角槽口的型材好装很多。还有截面的壁厚，主壁厚是2mm，槽口位置的壁厚是1.8mm，这个厚度是经过挤压工艺验证的，既不会因为太薄导致挤压的时候出现变形、缺料，也不会因为太厚增加不必要的材料成本，做表面阳极氧化的时候膜厚也能均匀覆盖，不会出现壁厚差太大导致的色差问题。

外形尺寸和安装边界这块，做设计的时候一定要卡准，这款型材的外轮廓是标准的30mmx30mm正方形，对角线尺寸公差控制在±0.2mm以内，搭框架的时候相邻两根型材的拼接缝隙能控制在0.1mm以内，不会出现高低差。T型槽的槽口宽度是8mm，槽深是6.5mm，适配的T型螺栓头部尺寸是7.8x7.8mm，滑进槽里之后不会出现晃荡的情况，锁紧的时候螺栓不会跟转。安装的时候要注意，单根型材的支撑跨距最好不要超过1.2米，如果跨距超过1米，中间要加垂直的支撑型材，不然长时间承重会出现下挠，之前有个客户自己搭架子，用1.5米长的这款型材做横梁，上面放了20kg的料盒，三个月之后横梁下挠了1mm，后来在中间加了一根竖撑，挠度就恢复到允许范围内了。还有端连接的时候，用30系列的直角角码连接，每个连接点用两套M6螺栓，锁紧扭矩控制在8N·m就够，不要拧太猛，不然会把型材的槽口撑变形，后期拆的时候螺栓滑不出来。如果是做移动设备的框架，底部装脚轮的话，脚轮的安装板要配专用的30系列脚轮连接板，不要直接把脚轮装在型材端面上，不然单点受力太大容易把型材端面压裂。

很多人觉得铝型材就是现成的标准件，选型的时候随便选就行，其实真要把结构做稳、成本控到最优，每个规格的型材参数、安装边界都得摸透，这款30x30内孔7mm的型材，就是把轻载场景下的刚度、重量、安装便利性平衡得特别好的一款，不管是做快速迭代的测试工装，还是批量生产的小型设备机架，都是性价比极高的选型，只要把载荷、跨距算准，比选大规格型材省成本还省空间，后期维护改造也方便。
