多针规格军用航空连接器结构设计

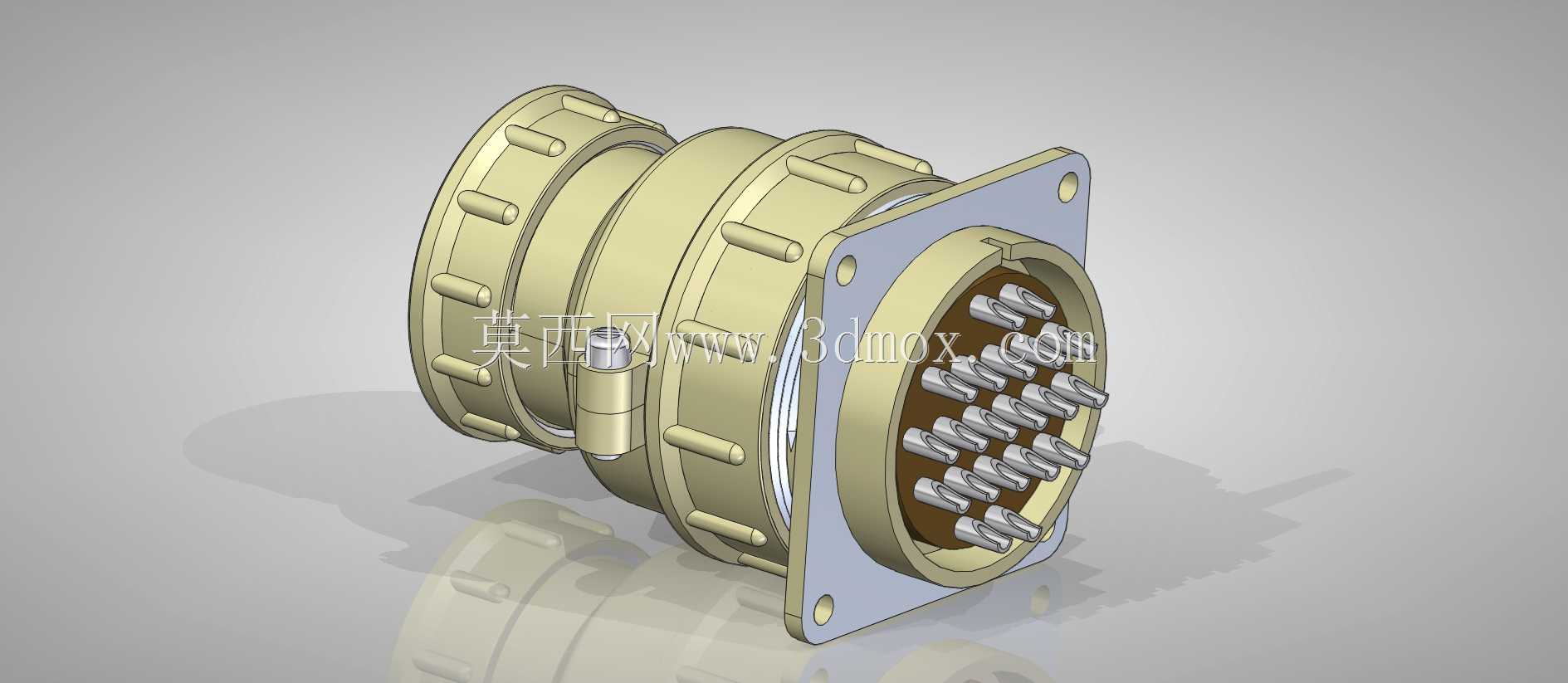

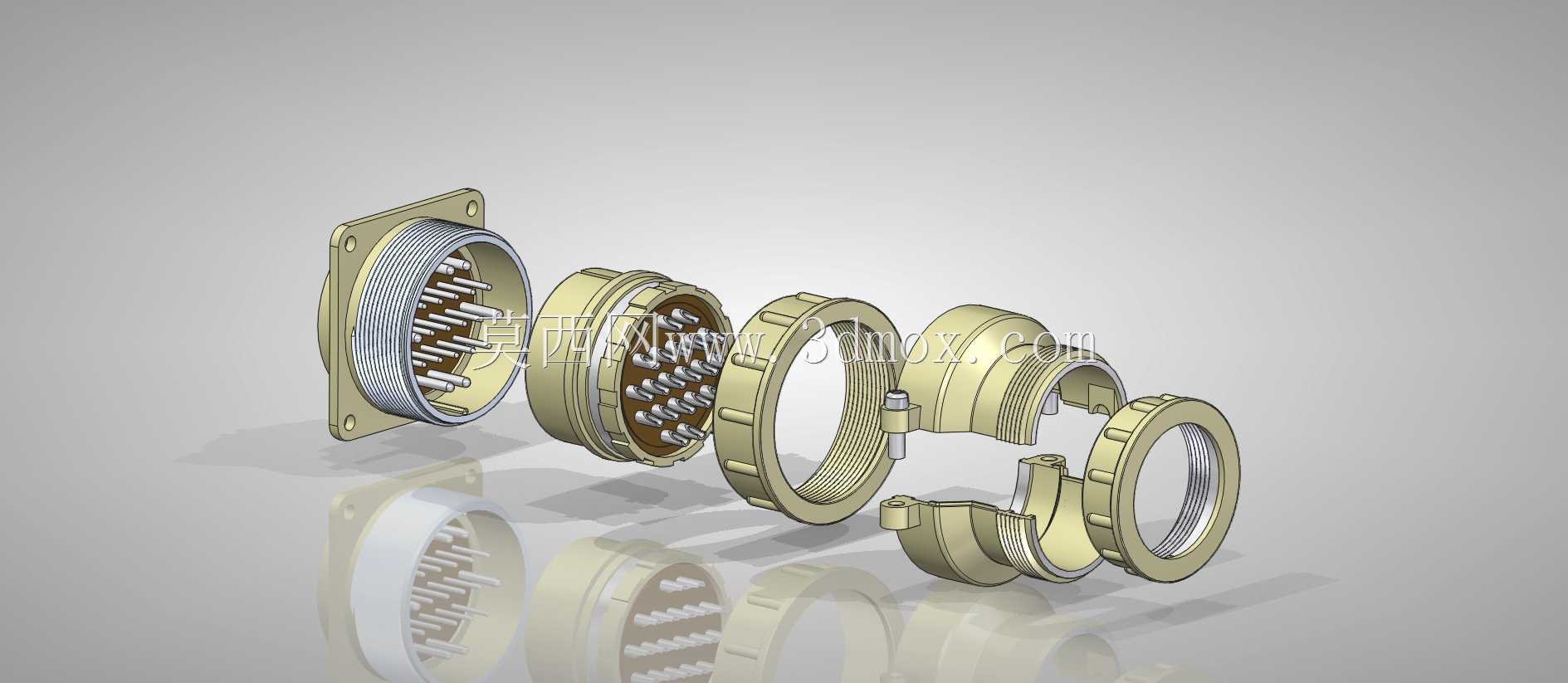

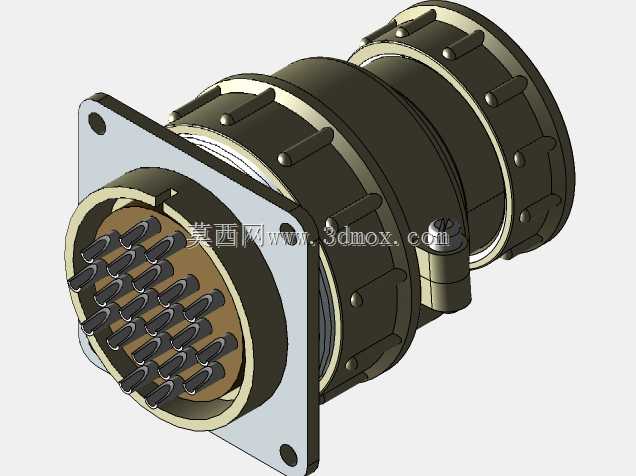

在军用地面通信装备、机载航电系统、野战供电组网以及重型工业测控场景中，多芯圆形连接器始终是信号与动力传输链路里的核心基础部件，这类部件的可靠性直接决定整套装备在复杂工况下的运行稳定性，哪怕单根插针接触不良，都可能导致整套测控链路失效、通信中断，甚至引发装备误动作的严重后果。本次拆解呈现的这款20针加6针混合规格圆形连接器，采用了经典的穿墙式法兰安装结构，安装端为方形法兰盘，盘体上预留两个对称的安装通孔，可通过螺栓直接固定在设备舱壁、机箱面板或者接线分线盒的侧壁上，安装时法兰盘与安装面之间可加装密封橡胶垫，满足户外淋雨、沙尘环境下的防护需求，安装边界清晰，不需要额外设计复杂的适配固定结构，现场装配效率较高。从结构拆分来看，整套连接器分为插头与插座两个适配端，插座端集成了20根直径1.4mm的信号插针与6根直径2.45mm的动力插针，两种规格插针在绝缘基座上呈环形阵列排布，小直径插针负责传输弱电流控制信号、传感数据信号，大直径插针可承载更高功率的供电电流，这种混合排布的设计可以在单一连接器接口内同时实现信号与动力的同步传输，减少装备面板上的接口开孔数量，降低整体防护设计的难度，同时也能减少现场接线时的错接概率。插针基座采用高强度绝缘工程材质，具备良好的耐温、耐老化与绝缘性能，插针与基座之间采用过盈压装工艺固定，避免长期振动工况下插针出现松动移位。连接锁紧结构采用了多段式螺纹旋合加卡簧定位的设计，插头与插座对接时，先通过导向定位结构对准插针位置，避免插针在对接过程中出现弯折损伤，之后旋转连接螺套，通过螺套内部的梯形螺纹与插座端的外螺纹配合实现锁紧，螺套与插头壳体之间设置有止退卡簧，可在强振动工况下防止螺套松动退扣，保证连接的紧密性。尾部的线夹结构为对开式设计，接线完成后可通过拧紧尾部锁紧环将线缆夹紧，既可以固定线缆防止拉扯导致接线端脱落，也能实现尾部的密封防护，避免水汽、沙尘从线缆进线端进入连接器内部。整套连接器的壳体采用硬质金属材质加工，表面做了钝化防腐处理，具备良好的抗冲击、抗挤压性能，可适应野外作业时的磕碰、拖拽等恶劣使用场景。在结构设计层面，这类连接器的插针接触端采用了弹性接触设计，公母插针对接后接触电阻极低，可保证信号传输的稳定性与大电流传输时的温升控制在合理范围内，插针的接触长度经过精准计算，既保证对接后有足够的接触面积，也避免插针过长导致对接时出现顶弯、插不到位的问题。绝缘基座的排布设计充分考虑了不同针脚之间的绝缘间距，即使在高湿度环境下也不会出现针脚之间的爬电、击穿问题，满足军用装备的电气安全要求。在实际选型应用中，这类混合针数的圆形连接器尤其适合集成度较高的野战通信设备、移动测控站、装甲车辆内部的电气分线场景，不需要分别设置信号接口与动力接口，单接口即可完成多路线缆的连接，大幅提升装备的快速部署与撤收效率。建模过程中对每一段配合公差都做了精准还原，包括螺纹配合间隙、插针与插孔的对接间隙、连接螺套的转动间隙、法兰盘的安装孔位公差都按照实际工业连接器的通用公差标准设置，可直接用于装备的接口结构适配设计、装配模拟演示，也可作为同类连接器产品设计的参考原型，帮助结构设计人员快速理解这类军用连接器的内部构造与配合逻辑，减少前期结构调研的时间成本。
