30x30规格内孔12mm工业铝型材结构

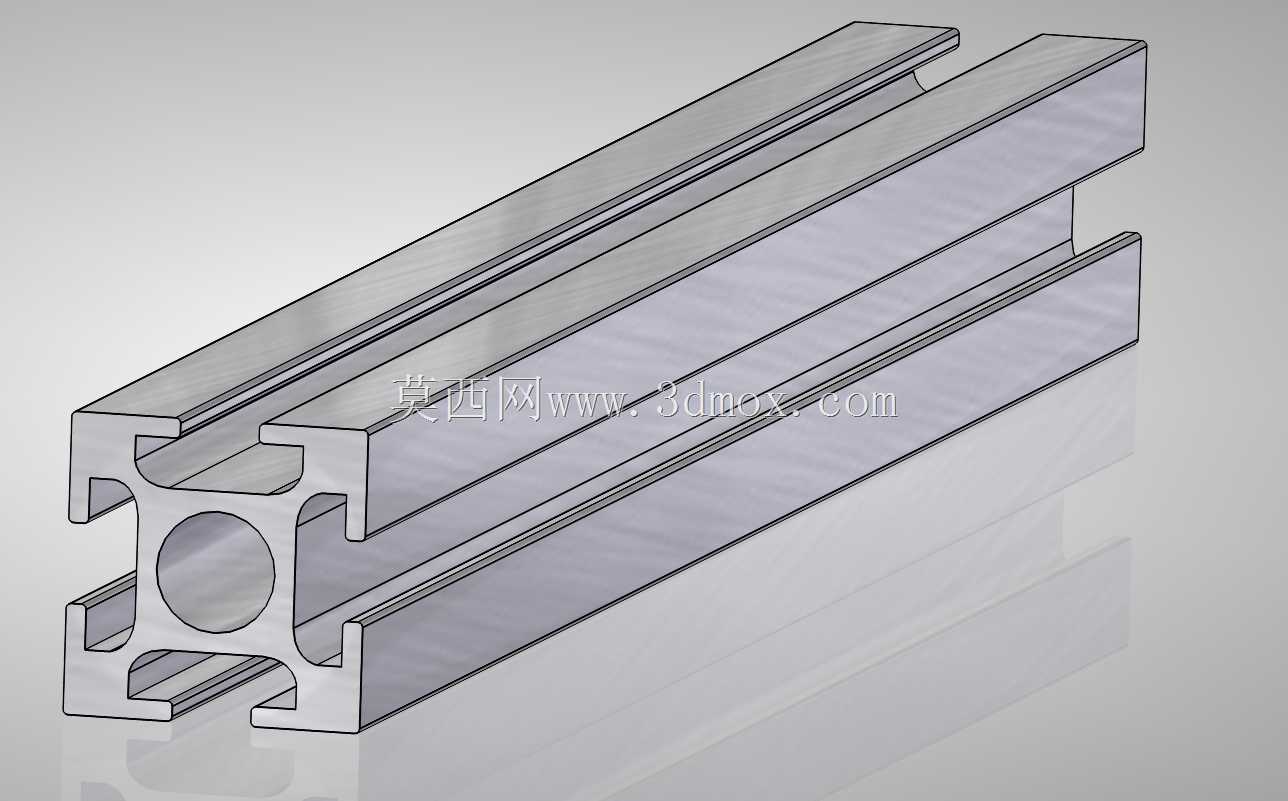

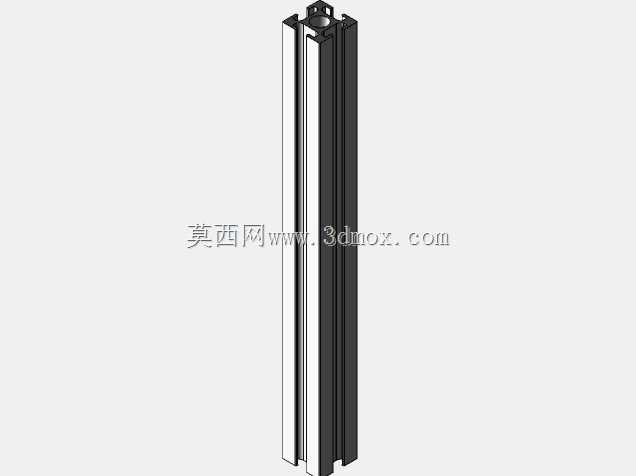

在非标自动化设备搭建、小型工作台组装、检测工位防护围栏制作这类场景里，30系列铝型材一直是轻量化框架的核心选型材料，这款截面规格为30x30mm、中心内孔直径12mm的欧标铝型材，刚好适配中小载荷的框架搭建需求，不会像40系列型材那样造成材料冗余，也不会比20系列型材的支撑强度不足。从截面结构来看，这款型材四周均设计有标准T型槽，槽口尺寸适配常用的M5、M6T型螺栓与法兰螺母，安装时不需要对型材做额外的打孔攻丝处理，只需要将螺栓预置进槽道内滑动到指定安装位置，锁紧螺母即可完成连接件的固定，能大幅缩短现场组装的工时，后期调整框架结构时也只需要松脱螺母就能挪动安装点位，不需要像焊接方管框架那样做切割返工。中心位置的12mm内孔并非减重设计，实际应用中可以穿入直径10mm以内的气动软管、传感器信号线，甚至可以穿入小型输送线的传动轴做支撑导向，避免管线外露在框架外侧造成剐蹭、积尘，也能让整体设备的外观更整洁，符合洁净车间的布线要求。型材四个角的位置做了圆弧过渡处理，没有尖锐的直角棱边，在人工操作频繁的工位使用时，能减少操作人员磕碰受伤的风险，同时圆弧过渡的结构也能提升型材挤压成型时的良品率，避免角部位置因为应力集中出现开裂变形。在做结构设计选型时，这款型材的单米承重经过实测，在两端简支的支撑条件下，跨距600mm时的中部静载荷可以达到80kg以上，完全能满足小型光电传感器安装支架、轻型物料滑道、设备侧门门框的载荷需求。型材的槽道内部设计有定位凸筋，当装入T型螺母后，凸筋可以卡住螺母的两侧边，锁紧螺栓时螺母不会跟转，不需要操作人员伸手到槽道内部固定螺母，尤其是在框架拼接完成后做后期附件加装时，这个结构能大幅降低操作难度。从安装边界来看，这款型材的外轮廓尺寸严格控制在30x30mm，相邻两根型材做直角拼接时，使用配套的30系列角件连接，拼接后的外伸尺寸不会超过型材本身的外轮廓，不会额外占用安装空间，在做紧凑布局的小型设备设计时，能精准控制整体框架的外形尺寸，不会因为连接件的突出导致设备无法放进预留的安装工位。实际应用中，这款型材还可以搭配对应的端盖、槽条、活动挂钩等配件，端盖扣在型材的端面可以遮挡截面的毛刺，同时避免灰尘、切削液进入型材的内孔与槽道；槽条嵌入T型槽后可以填充槽道空隙，避免杂物堆积在槽内难以清理；活动挂钩可以卡在槽道内任意滑动，用来悬挂作业指导书、气动工具、检测量具等物品，适配生产现场的多种使用需求。在做三维建模时，这款型材的截面轮廓完全对称，只需要绘制单端截面后沿长度方向拉伸即可生成实体，建模时可以提前把T型槽的轮廓绘制准确，后续做装配时能直接和螺栓、螺母、角件等标准件做配合约束，不需要反复调整装配间隙，导出工程图时也能直接提取截面尺寸做加工标注，减少绘图的重复工作量。和同规格的方钢管相比，这款铝型材的重量只有钢材的三分之一左右，搬运、组装时不需要起重设备辅助，两名操作人员就能完成整根型材的抬运与拼接，同时铝合金表面的阳极氧化层自带防锈能力，不需要额外做喷漆、镀锌等表面处理，在潮湿的生产车间使用也不会出现锈蚀掉漆的问题，后期维护成本更低。需要注意的是，这款型材的中心内孔虽然可以穿轴使用，但因为内孔没有做精密加工，不能作为高精度的旋转导向支撑，只适合做低速、低精度的杆件穿过或者布线使用，如果需要高精度的轴类支撑，还是要额外加装直线轴承或者铜套配合使用。在做框架拼接时，如果是做移动类的小推车结构，底部安装脚轮的位置需要加装对应的脚轮连接板，不能直接把脚轮固定在型材端面上，避免长期承重后型材端面出现变形导致脚轮脱落。
