80x80规格工业铝挤型结构件

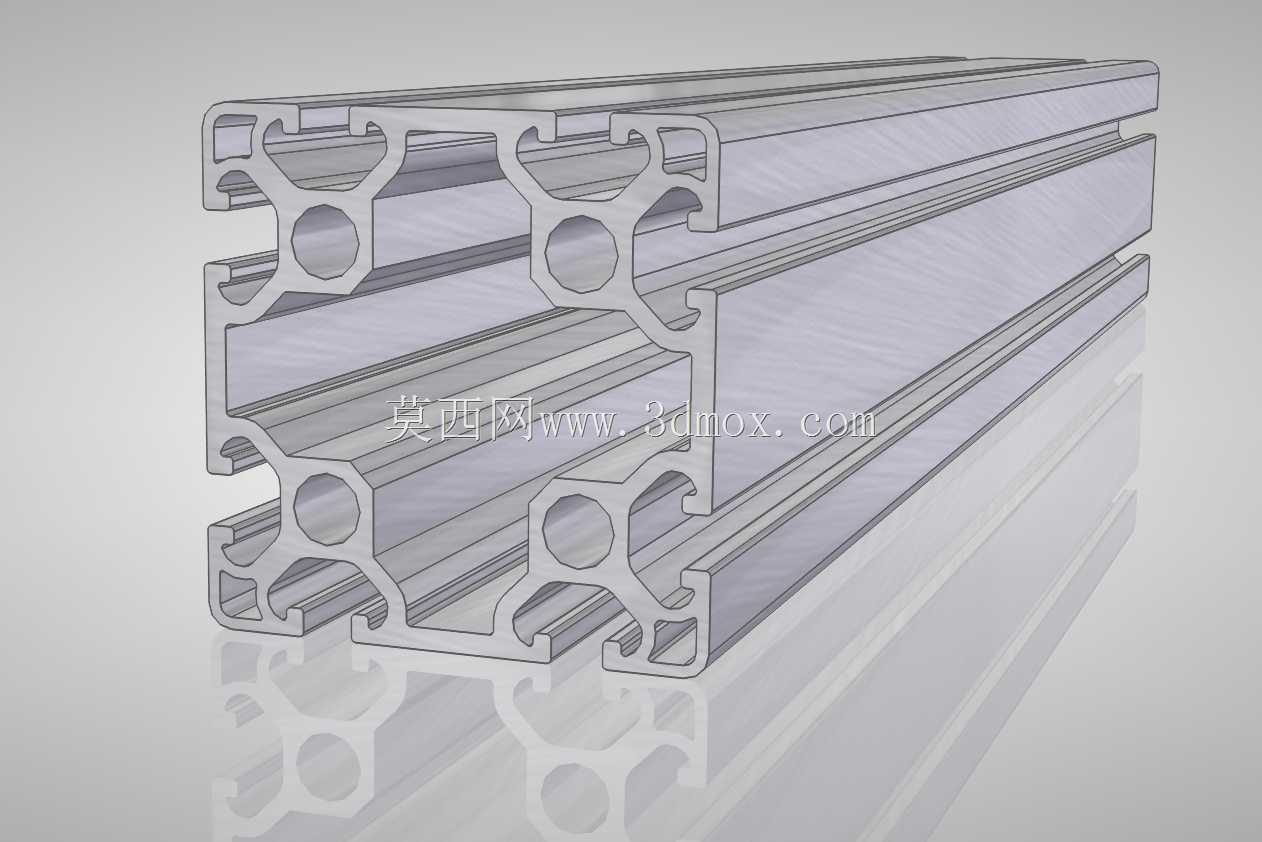

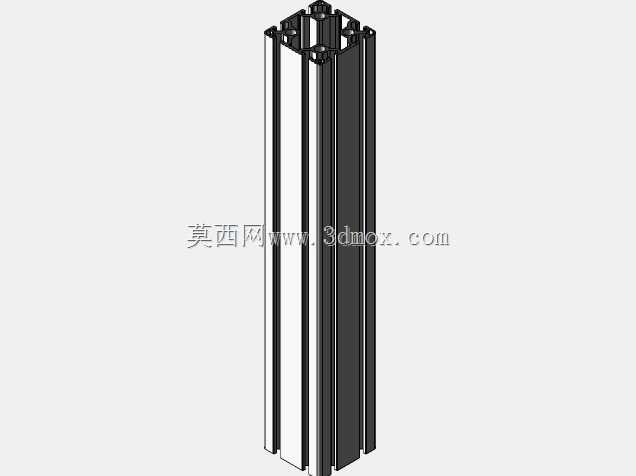

　　在非标自动化设备搭建、生产线工位布局、检测设备机架组装的场景里，这类80系列重型铝型材是框架类结构的核心受力构件，区别于轻型40系列型材，它的截面惯性矩更大，单米承重能力更强，适合搭建跨度超过1.2米的横梁、需要承载较重设备主机的立式机架，或是有一定抗扭要求的移动设备底座。从截面结构来看，这款型材采用四腔体对称布局，每个边角位置设置了带圆弧过渡的T型槽道，槽道尺寸适配标准M8T型螺栓，安装时不需要在型材上额外打孔攻丝，直接将螺栓头卡入槽道旋转90度即可锁紧，相邻型材拼接时可以通过直角角码、内置连接件快速完成组装，后期调整框架尺寸、加装附属配件时不需要整体拆解结构，维护改装的灵活度远高于焊接方钢框架。

　　型材的内孔设置为4x11mm的通腔，一方面可以在腔体内穿设设备的气管、电缆、传感器信号线，让设备布线完全隐藏在型材内部，避免管线外露被剐蹭损坏，也能让整体设备外观更整洁；另一方面这个通腔也可以穿入方形螺母条，在型材任意位置实现附件的挂载固定，不需要受预设安装孔位的限制。设计这类型材截面的时候，首先要平衡承重能力和型材自重的关系，壁厚设置过薄会导致长跨度安装时出现下挠变形，影响安装在框架上的精密设备运行精度，壁厚过厚则会大幅提升材料成本，也会增加整体框架的自重，给后期移动、楼层承重核算带来额外负担。这款型材的槽道位置做了加厚处理，因为螺栓锁紧时的应力主要集中在槽口位置，很多廉价型材使用中出现槽口变形、螺栓滑牙的问题，

　　都是因为槽道位置壁厚不足，锁紧力矩稍大就会出现塑性变形。实际选型使用的时候，要注意安装边界的尺寸核算：单根型材的截面外轮廓是标准80x80mm，搭配端盖使用时端面会突出1.5mm左右，设计框架整体尺寸的时候要把端盖、连接件的厚度预留出来，避免出现安装干涉；如果是用在需要安装防护门板的位置，要提前在槽道内嵌入密封条，门板和型材贴合时可以起到减震、防尘的作用，适合用在有洁净要求的生产设备外罩上。和传统焊接钢结构框架相比，这种铝型材不需要做表面喷漆、防锈处理，挤压成型后的阳极氧化表层耐磨耐腐蚀，车间日常使用中不会出现生锈掉漆的问题，组装过程不需要焊接作业，没有焊渣、烟尘污染，现场组装只需要内六角扳手就可以完成全部作业，

　　搭建效率是焊接框架的3倍以上。在光伏设备支架、物流线分拣机架、实验室测试台架的搭建中，这类重型铝型材的应用占比正在逐年提升，尤其是需要频繁调整工位布局的生产线，使用铝型材搭建的框架可以快速拆解重组，材料的重复利用率能达到90%以上，不会像焊接钢结构那样拆解后只能作为废钢处理。做三维建模的时候，要准确还原每个槽道的倒角尺寸、腔体的壁厚分布，因为后期做装配仿真的时候，螺栓、连接件的模型需要和型材槽道做配合，如果槽道尺寸建模有偏差，就会出现装配干涉的问题，导出工程图的时候也要标注清楚截面的关键尺寸，方便加工下料时核对型材规格，避免出现采购错误。另外要注意，这类型材的连接位置如果是承受重载的节点，不能只靠普通角码连接，需要在型材腔体内加装内置的方形连接块，用对穿螺栓锁紧，提升节点的抗剪切能力，避免设备运行过程中因为震动出现节点松动的问题。
