带螺旋导流筋的筒状包裹连接构件

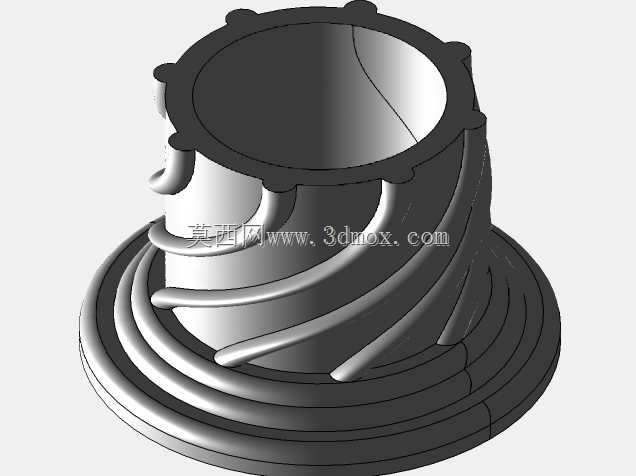

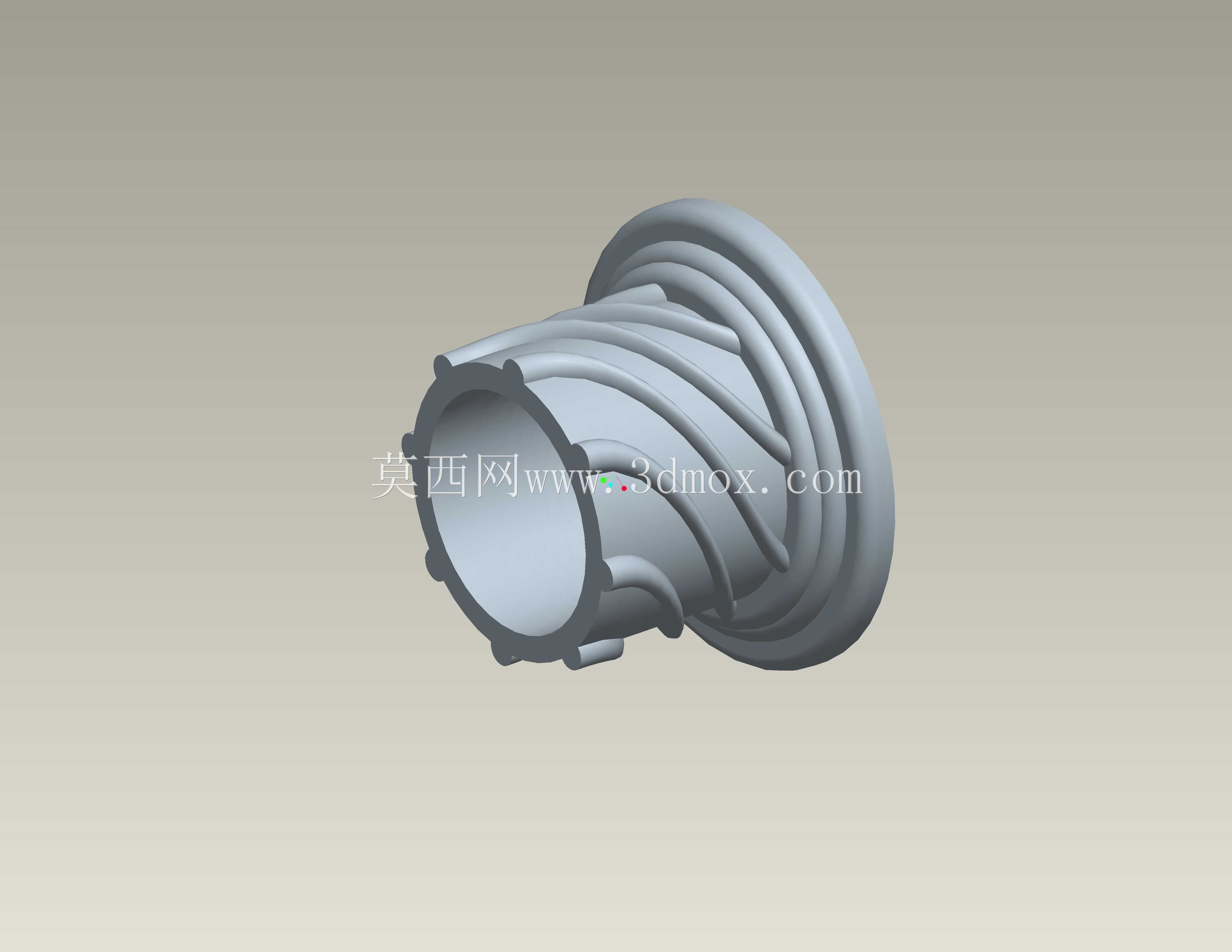

该构件属于流体管路系统中的配套连接类零件，主要应用在需要对管路内流体进行导向整流、同时实现两段管路密封对接的工况场景，常见于小型液压回路、气动输送管路、车用冷却系统支路等位置，承担管路对接、流体导流、端部密封限位的多重作用。从结构设计来看，构件整体为同轴回转体结构，主体为中空筒身，一端设置带限位凸台的法兰边结构，用于安装时的轴向定位，对接时可贴合相邻管路的端面，配合密封圈实现端面密封，避免流体从对接位置泄漏。筒身外壁设计有多条螺旋走向的导流筋，这些筋条沿筒身轴向呈螺旋分布，一方面可以增加筒身的结构刚度，降低薄壁筒身在流体压力作用下的形变风险，另一方面当流体在筒身外侧与配套壳体之间的腔道流动时，螺旋筋可以起到导流作用，引导流体沿螺旋路径流动，延长流体的换热路径或是降低流体直接冲击管壁产生的紊流与振动。筒身的另一端设计有均匀分布的卡扣凸耳，用于和对接的管路端部实现卡接固定，安装时无需额外的紧固件，通过凸耳卡入对接件的对应卡槽即可完成快速连接，适合需要频繁拆装维护的管路场景。设计过程中需要重点把控几个尺寸边界：首先是筒身的内径尺寸，需要和对接管路的通径保持一致，避免通径突变造成流体压损增大；其次是螺旋筋的外轮廓尺寸，需要和外部配套的壳体内腔保持合理的间隙，既要保证螺旋导流的效果，也要避免装配时出现干涉，同时筋条的螺旋升角经过反复校核，确保流体经过时的阻力处于合理区间，不会造成过大的压力损失；端部法兰边的厚度与凸耳的突出高度需要满足装配后的抗拉脱要求，在额定工作压力下不会出现连接松脱的情况。从建模逻辑来看，该零件优先采用回转特征构建主体基础轮廓，再通过螺旋扫描特征生成外壁的导流筋结构，端部的卡扣凸耳通过拉伸切除与阵列特征完成，建模过程中所有的倒角、圆角都按照实际机加工或是注塑成型的工艺要求设置，避免出现尖锐棱角，既降低加工难度，也减少使用过程中应力集中导致的零件开裂风险。实际选型使用时，需要确认该构件的工作压力、温度耐受范围匹配对应管路的工况，安装时需要在法兰端面匹配对应尺寸的密封垫圈，卡接到位后需要进行拉拽测试确认连接可靠，避免运行过程中出现松脱泄漏。
