电机上壳防护安装壳体结构设计

　　该壳体结构主要面向小型驱动电机的上部防护与装配需求，常见于桌面自动化设备、小型输送机构、教学实验台以及低压动力单元中。壳体在整机中承担多重作用：一方面为电机内部定子、转子端部及接线区域提供物理遮挡，避免运行过程中粉尘、碎屑、飞溅液体直接接触带电与转动部件；另一方面作为上部安装基准，承接周边传感器、接线盒、固定支架等附属零件，使电机与设备框架之间形成稳定的连接界面。

　　从结构形态看，主体采用近似圆形的罩壳轮廓，与电机圆柱形外廓相匹配，能够在有限径向空间内包覆端部组件。侧壁保留均匀壁厚，既控制整体重量，又保证注塑或机加工后的刚性，减少薄壁区域在紧固点附近产生的变形。壳体内侧布置多根立柱式安装柱，柱体沿圆周方向分布，中心预留螺钉过孔或热熔螺母安装位，用于与电机下端盖、机架支撑面进行锁附。立柱与壳壁之间通过局部加强过渡，避免螺钉预紧时应力集中导致柱根开裂。

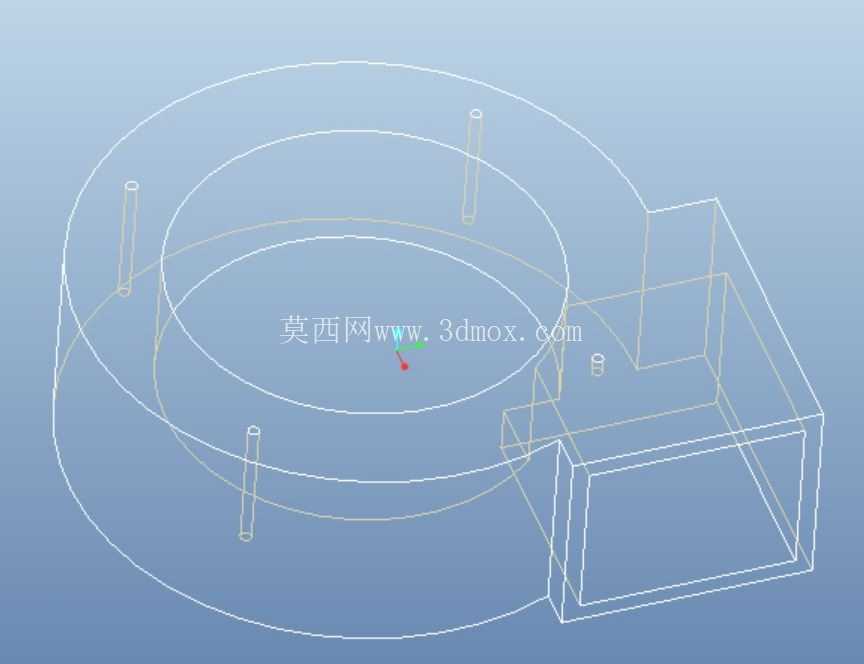

　　壳体一侧延伸出近似方形的接线与附属安装区域，该区域并非简单外凸，而是与圆形罩体连续过渡，形成容纳接线端子、限位开关或小型控制模块的空间。折边和凸台在模型中以线框形式清晰呈现，实际成型后可提高开口边缘的抗弯能力。方形区域的平面可作为铭牌、接线盒盖或外部支架的贴合面，其边界尺寸需要与相邻电气件的安装孔位协同校核，防止装配后与线缆折弯半径、插头插拔空间发生干涉。

　　设计时需重点控制壳体的轴向高度与外径包络。圆形罩体的内孔应避开电机转子端部、风叶及焊点最高轮廓，通常在旋转件外侧保留均匀安全间隙；外圆尺寸则受设备安装腔限制，不能与相邻带轮、联轴器或护罩重叠。下部开口端面承担定位作用，需与电机端盖止口保持同轴关系，若采用螺钉连接，安装柱分布圆直径、孔位角度和柱端贴合面平面度都应在建模阶段明确约束。

　　线缆引出方向宜结合方形区域布置，避免导线从高速旋转件附近经过。壳体上若需开设散热孔，应兼顾防护等级与气流组织，开孔位置不宜正对轴承和接线端子。对于需要频繁检修的场合，上壳应能够在不拆卸电机主体的情况下单独移除，因此紧固件数量、柱位可达性以及壳体与周边管路的最小拆装距离都需提前检查。整体建模过程中，圆形罩体、安装柱、方形接线腔和加强折边之间保持连续几何关系，便于后续进行壁厚分析、干涉检查及工程图出图。
