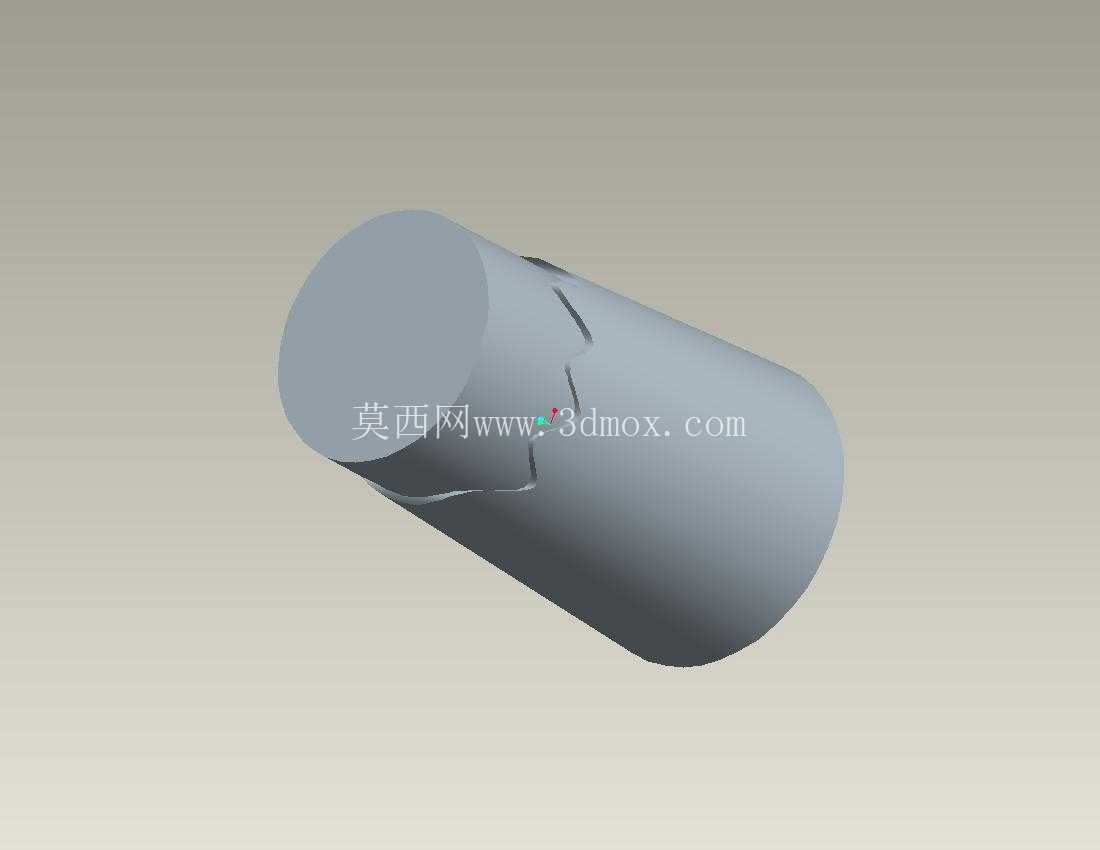

圆柱型开槽电源变压器铁芯结构

　　在中小功率低压供电场景里，这类圆柱型开槽铁芯结构的应用覆盖范围极广，从民用小家电的内置供电模块，到工业控制板卡的前端电源转换单元，再到户外小型传感设备的隔离供电模块，都能见到这类结构的身影。和传统叠片式方型铁芯不同，圆柱结构的磁路闭合度更高，磁力线沿圆周方向均匀分布，不存在方型铁芯转角处的磁密集中问题，能有效降低空载状态下的励磁电流，减少铁芯自身的无功损耗，对于长期处于待机状态的供电设备来说，这一特性能够显著降低无效能耗。

　　设计这类结构时，首先要匹配绕组的绕制空间，圆柱外圆的直径直接决定了单层绕组可绕制的导线长度，铁芯表面开设的斜向槽道并非随意设置，槽道的深度、宽度和倾斜角度都经过反复校核：一方面槽道可以作为绕组绕制时的定位基准，避免多层绕组绕制过程中出现排线错位、层间绝缘破损的问题，手工绕制时操作人员可以顺着槽道的走向排布导线，大幅提升绕制效率，减少排线不齐导致的绕组外径超差问题；另一方面斜向槽道能够打破铁芯表面的连续涡流路径，降低铁芯在高频交变磁场下的涡流损耗，尤其是在工作频率高于工频的开关电源配套变压器中，这一结构对温升的控制效果十分明显。

　　从安装边界来看，这类圆柱型铁芯的端面为平整圆形结构，既可以采用端面粘接的方式固定在PCB板的预留安装位，也可以通过配套的环形固定卡箍夹持在设备的金属安装支架上，安装时不需要额外加工复杂的定位缺口，整体占用的安装空间为规则圆柱区域，在进行设备内部布局时，能够很方便地和周边的电容、整流桥等元器件预留安全绝缘距离，不会出现异形结构件容易产生的空间干涉问题。铁芯的轴向长度需要和额定功率匹配，功率越大对应的轴向长度越长，绕制绕组后的整体外径也会相应增加，设计时需要提前核算绕组的线径、匝数，预留足够的层间绝缘厚度空间，避免绕制完成后整体尺寸超出安装腔的边界。

　　实际生产过程中，这类圆柱铁芯的加工需要保证外圆的圆柱度公差，若外圆存在椭圆度超差的问题，绕制绕组时会出现导线张紧力不均匀的情况，局部导线过紧可能导致漆皮破损，引发绕组匝间短路的故障。表面的槽道加工需要保证边缘无毛刺，若槽道边缘存在尖锐凸起，绕线过程中很容易划伤导线的绝缘漆层，后续浸漆处理时绝缘漆也难以均匀填充槽道缝隙，会留下局部绝缘薄弱的隐患。和传统的方型叠片铁芯相比，这类结构的铁芯组装工序更少，不需要进行叠片、铆接等多道工序，整体结构的机械强度更高，在存在小幅振动的应用场景下，不会出现叠片松动导致的工作噪音增大问题。

　　在电路适配层面，这类铁芯结构的磁路截面积均匀，能够保证初次级绕组的耦合系数处于较高水平，减少变压器的漏感，对于需要严格控制漏感的反激式开关电源来说，能够有效降低功率开关管的尖峰电压，提升电源整体的工作可靠性。设计绕组排布时，可以将初级绕组紧贴铁芯表面绕制，次级绕组分层绕制在初级外侧，利用槽道的分隔作用拉开高低压绕组之间的爬电距离，满足安规规范中对于绝缘距离的要求，不需要额外增加绝缘隔板就能够达到规定的绝缘等级，进一步压缩整体结构的体积。

　　在不同的应用场景下，这类结构的尺寸参数会有明显差异：小功率信号隔离用的变压器铁芯直径通常在10mm以内，轴向长度也控制在15mm以下，能够直接贴装在小型控制板上；功率在几十瓦级别的电源变压器，铁芯直径会提升到30-50mm区间，轴向长度根据绕组匝数调整，配套的安装结构也会从粘接固定改为卡箍加螺丝的刚性固定方式，避免设备运输过程中出现绕组移位。需要注意的是，槽道的倾斜角度不能过大，否则会导致绕线时导线滑出槽道，失去定位作用，角度过小则对涡流的抑制效果不明显，通常会根据实际工作频率在15度到30度之间选取最优值，平衡加工难度和性能表现。
