自清洁泵吸入端旋转过滤装置结构设计

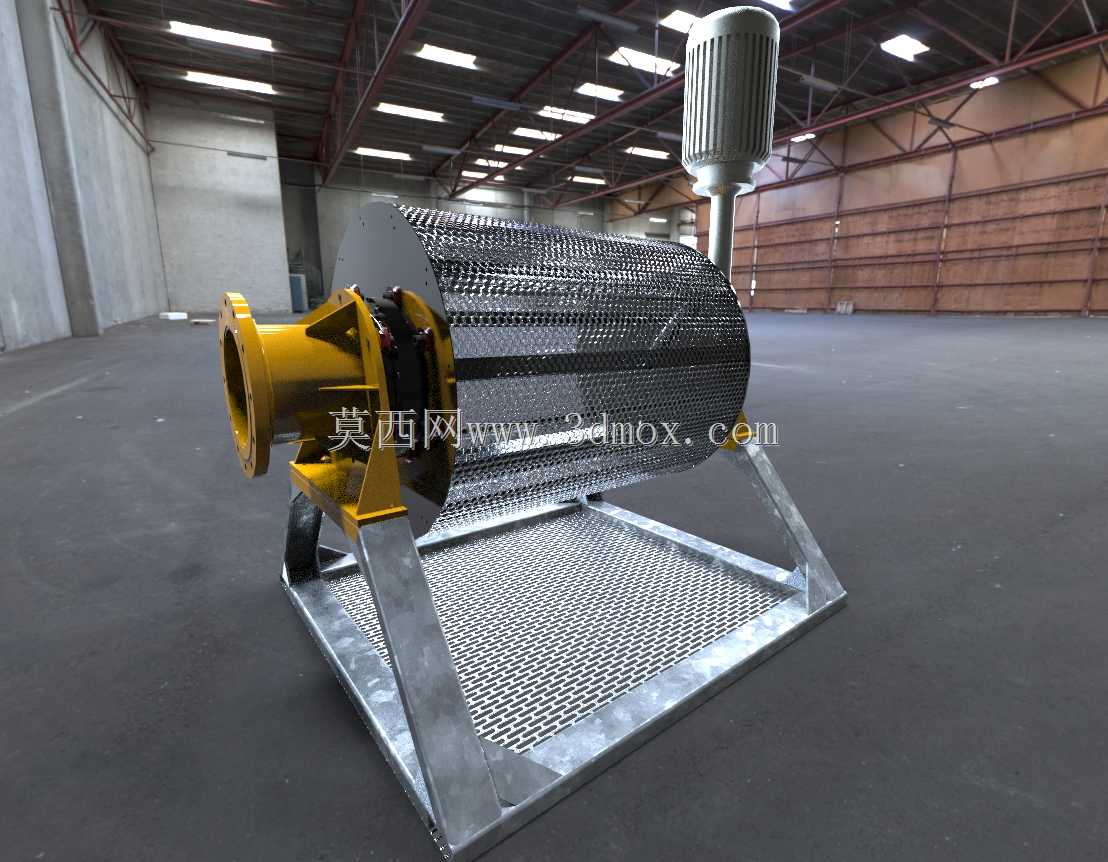

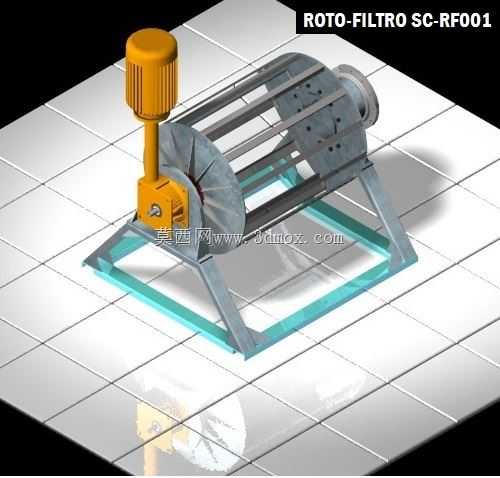

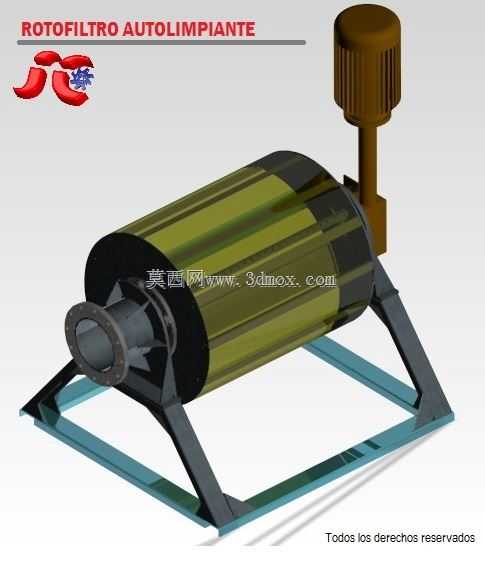

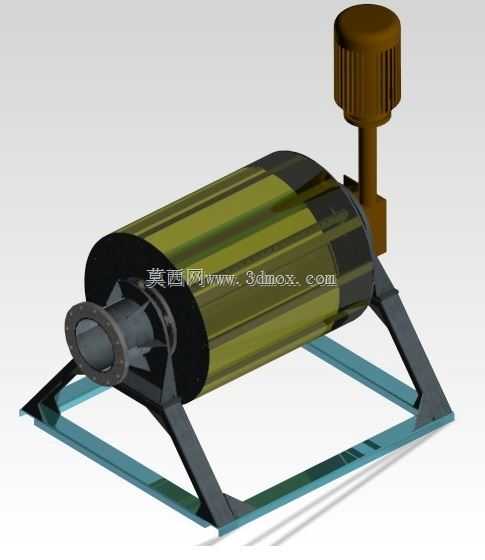

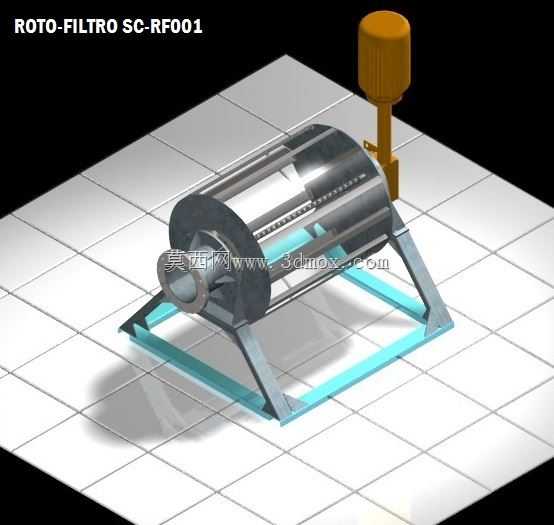

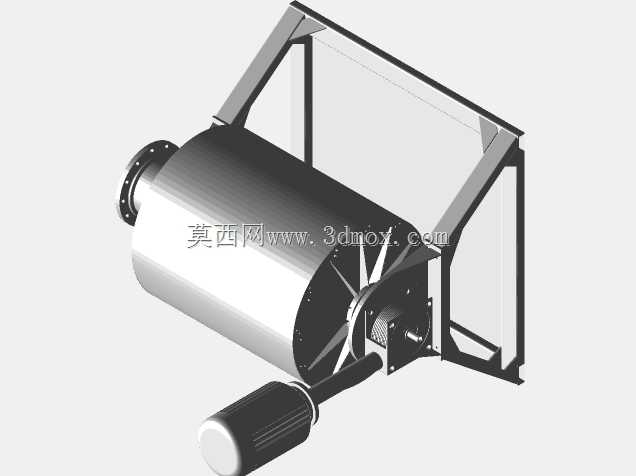

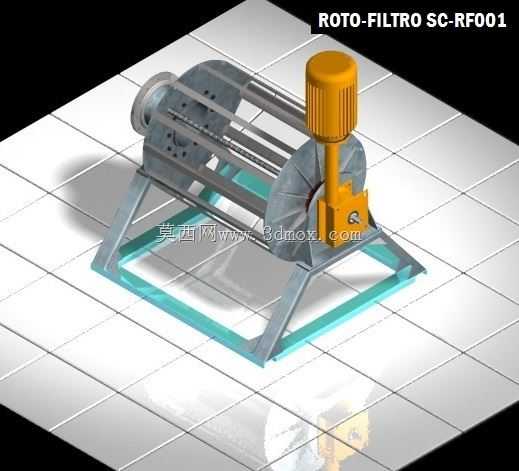

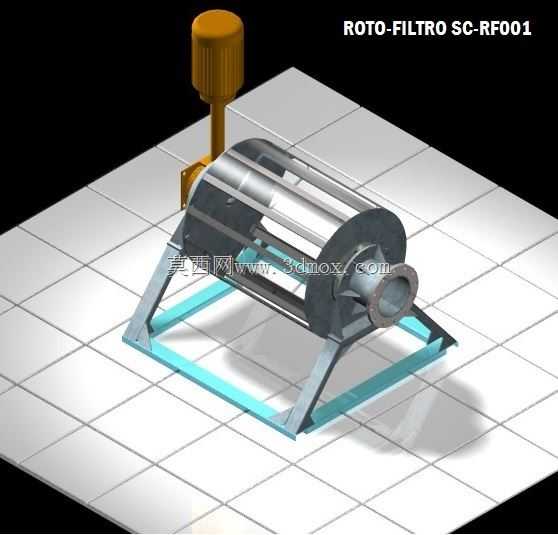

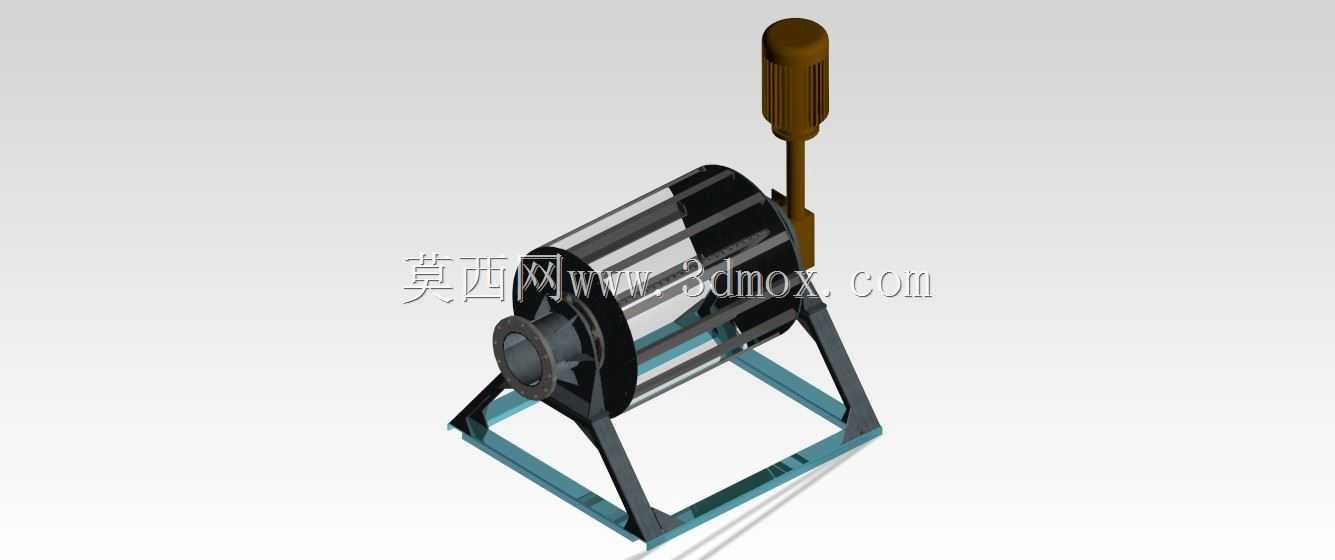

在流体输送工况中，泵入口端的杂质拦截一直是影响泵组长周期运行的核心环节，尤其是开式取水、含颗粒介质输送场景下，传统固定式滤网极易出现网孔堵塞，导致泵入口负压升高、汽蚀余量不足，严重时直接造成泵组叶轮磨损、流量衰减。这款旋转过滤装置正是针对这类痛点开发的泵入口配套辅件，可直接串接在离心泵、排污泵等各类泵组的吸入管段，替代传统的固定滤网结构，实现不停机连续过滤作业。从结构设计来看，装置核心采用卧式圆筒形旋转滤网组件，滤网采用冲孔金属板卷制成型，网孔规格可根据输送介质的颗粒粒径适配，筒体两端通过带密封结构的回转支撑与两侧端盖连接，进料端采用法兰接口与泵吸入管路对接，法兰端面加工有密封槽，可适配常规石棉橡胶垫或O型圈密封，满足不同压力等级的管路安装要求。驱动端设置在筒体上方，采用立式减速电机通过皮带传动带动滤网筒体低速回转，转速控制在每分钟数转的区间，既保证滤网面的杂质能够被持续带离过滤工作面，又不会因转速过高造成流场扰动、将已拦截的杂质重新冲回泵入口。筒体下方设置倾斜布置的集污托盘，托盘同样采用冲孔网板制作，被滤网带至上方的杂质在重力作用下自然脱落至托盘内，可根据工况定期停机清理托盘，无需拆解整个过滤管路，大幅降低运维工作量。安装边界方面，装置整体采用型钢焊接框架作为承载底座，底座上预留有地脚螺栓安装孔，可直接固定在混凝土基础或钢制平台上，进料法兰的中心高度与常规卧式泵的入口中心高度做了适配，现场安装时无需额外做变径抬高或管路改向，减少现场施工的工作量。设计过程中重点考虑了过滤面的有效通流面积，整个圆筒滤网的通流面积是同口径固定滤网的3倍以上，即使有部分网孔被杂质附着，剩余通流面积仍能满足泵组满负荷运行的流量要求，避免因滤网堵塞造成的泵入口阻力过大问题。同时，回转部位的密封采用填料密封结构，可在装置运行过程中在线调整密封压紧力，避免输送介质沿回转轴泄漏，适配清水、轻度污水、含微小固体颗粒的工业流体等多种介质的输送场景，在农田灌溉取水、工厂循环水旁滤、污水处理厂进水泵房等场景都能适配，有效降低泵组叶轮被大颗粒杂质卡涩、磨损的概率，延长泵组的检修周期。
