食品级带轮长距皮带输送设备结构

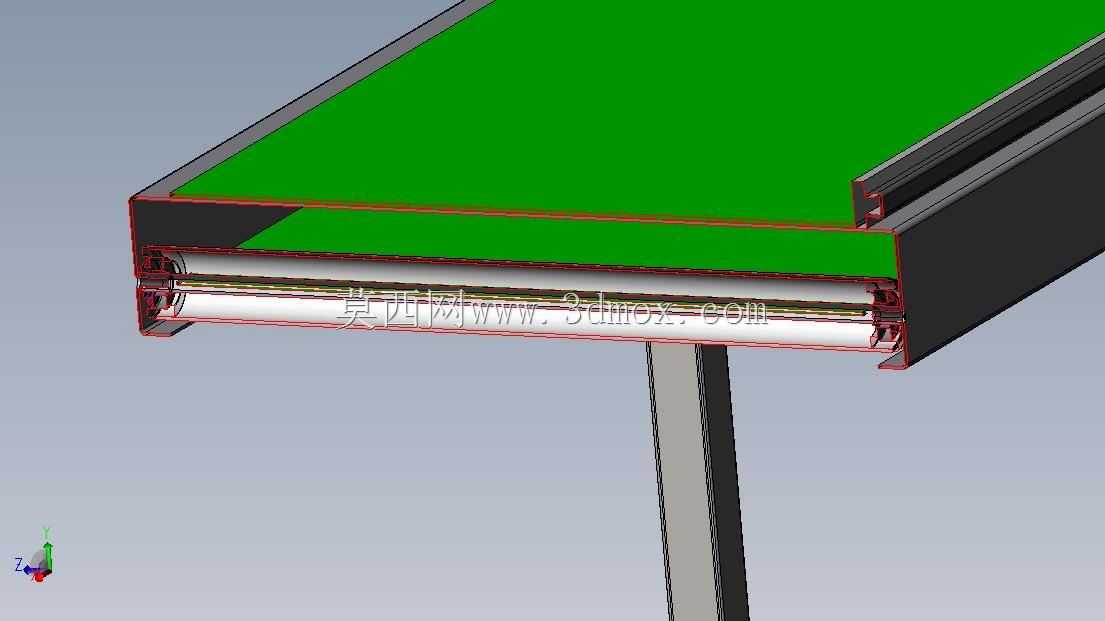

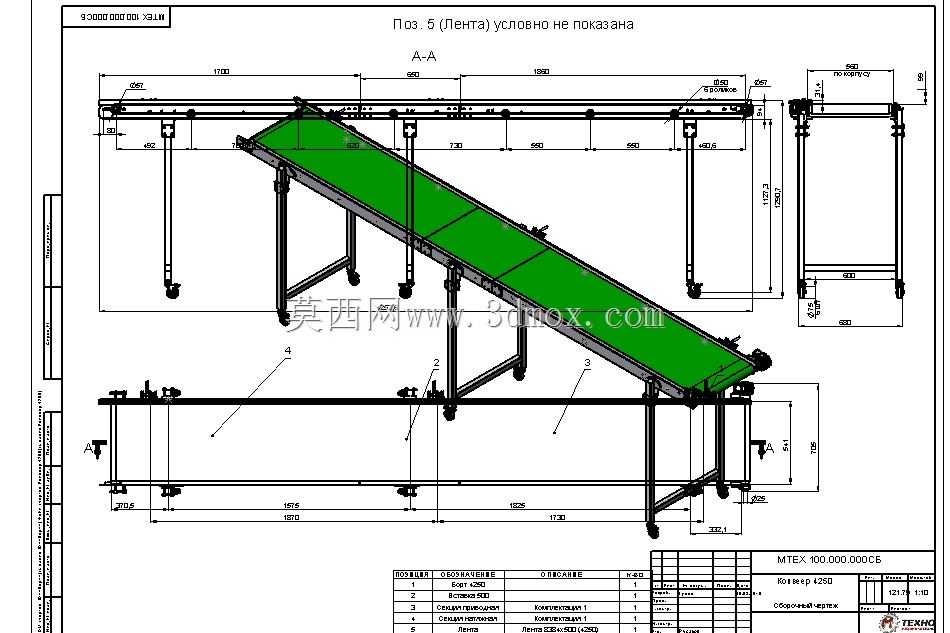

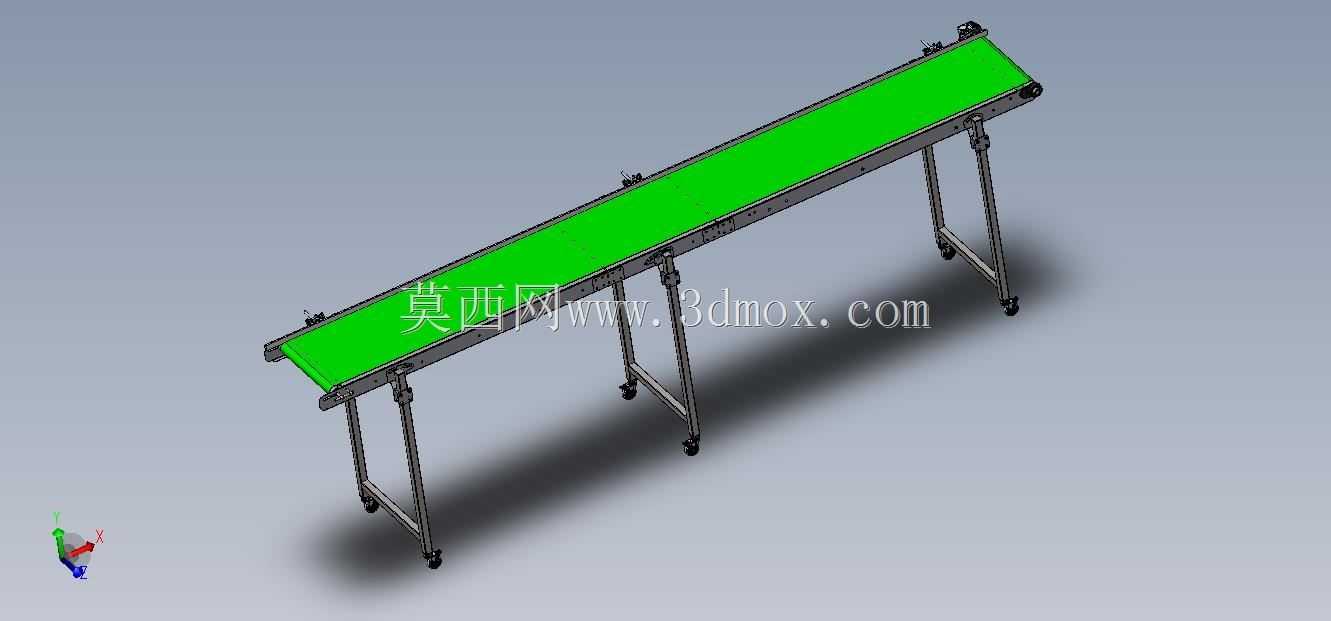

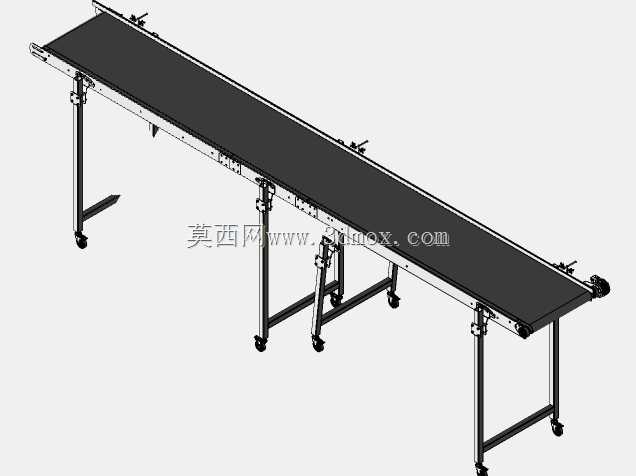

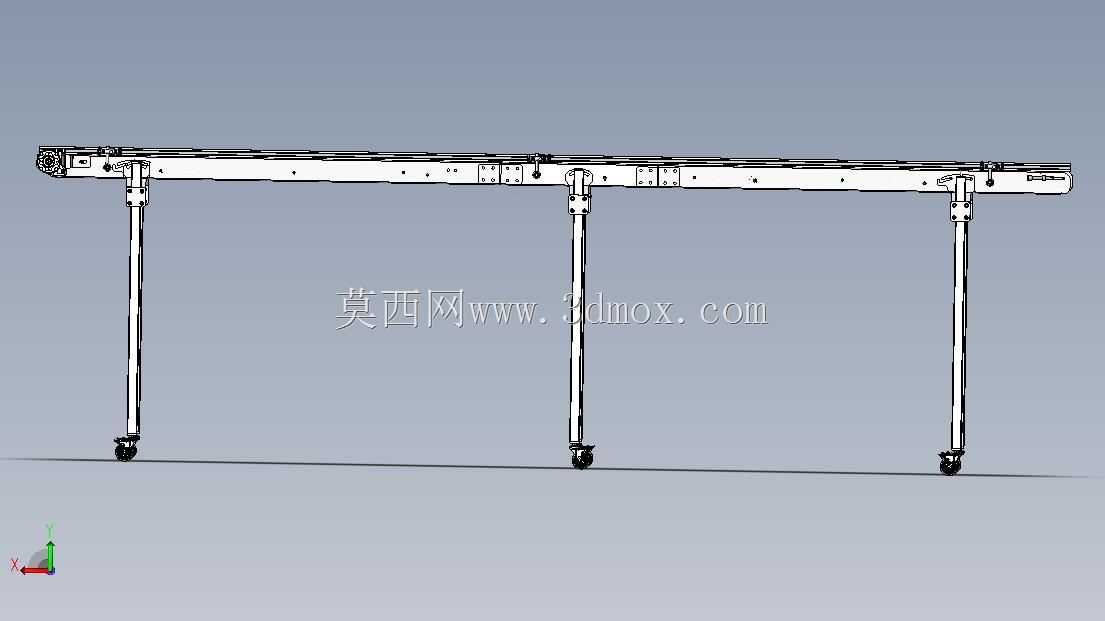

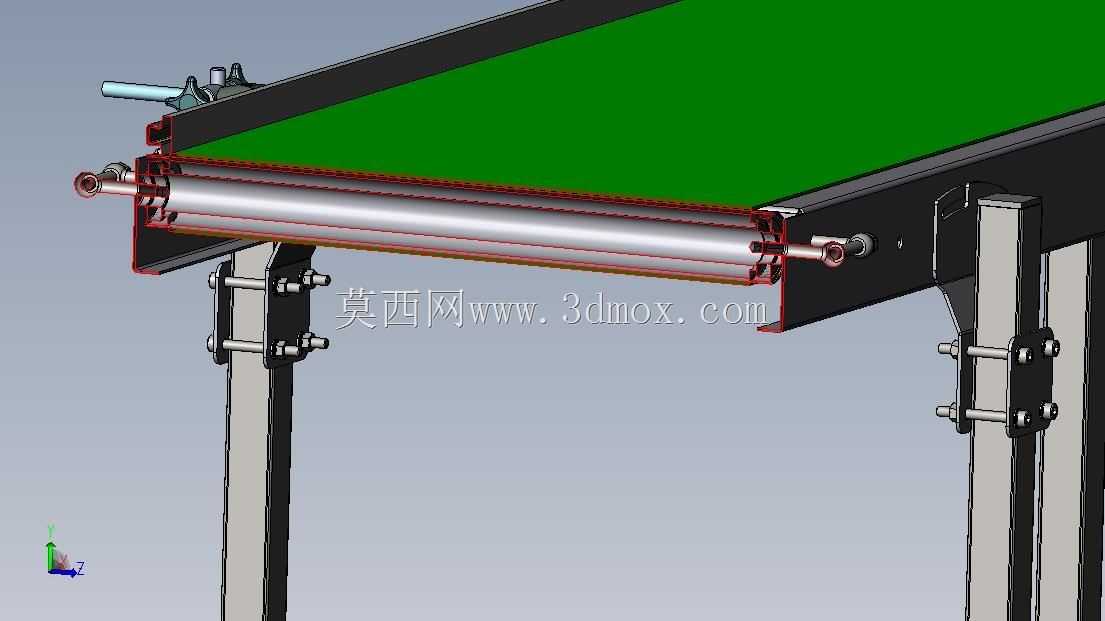

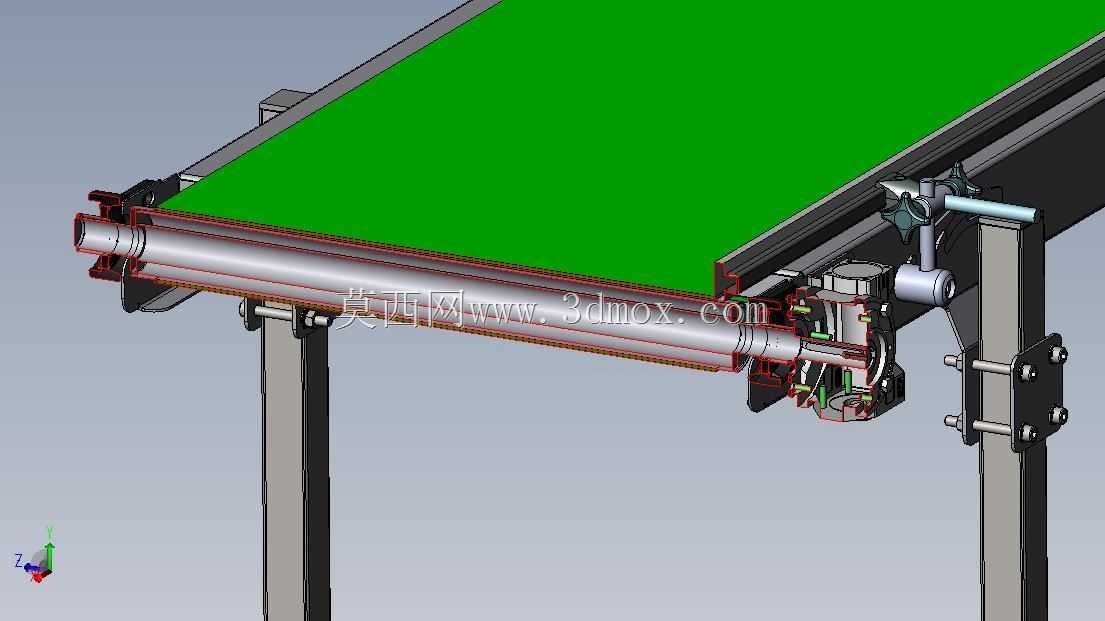

这款带轮皮带输送结构，主要面向食品加工产线的物料转运场景设计，可适配水洗豌豆这类散状生鲜食材的工位间输送需求，也可拓展用于其他轻量散料、包装件的短中距离转运，在净菜加工、休闲食品分装、农副产品预处理车间中，可衔接清洗、分选、包装等多道工序，替代人工搬运实现连续化作业。设备整体采用不锈钢框架作为主体承载结构，材质选用AISI304不锈钢，满足食品接触场景的卫生耐腐蚀要求，避免长期接触水汽、食材汁液出现锈蚀污染问题。直线输送段长度为4250mm，输送工作面采用食品级PVC胶带，带宽设置为500mm，设备整体外壳宽度为600mm，两侧设置40mm高倾斜围栏，可避免输送过程中散料从皮带侧边掉落，倾斜式的围栏设计也减少了物料卡滞在侧边缝隙的概率，日常清洁时可直接冲洗无卫生死角。支腿部分采用可调节结构设计，输送面距离地面的安装高度可在1165±100mm范围内调整，可适配不同高度的前后端对接设备，消除产线衔接的高度差；支腿底部配置带制动器的脚轮，既可以在需要调整产线布局时快速推移设备，到位后踩下制动器即可锁定位置，避免设备运行过程中出现移位。驱动部分采用意大利齿轮马达作为动力源，搭配带制动器的传动结构，皮带运行速度可达25m/min，配套带变频器的控制柜，可根据实际生产节拍灵活调整输送速度，同时具备启动、停止的基础控制功能，驱动单元布置在输送机侧面，不占用输送段下方的通行空间，也方便后期维护时快速拆解检修。传动端采用封闭轴承组件，可避免输送过程中的粉尘、水汽进入轴承内部，延长转动部件的使用寿命，降低日常维护的频次。设计过程中优先考虑了食品场景的清洁需求，所有外露结构均做圆弧过渡处理，无难以清理的直角缝隙，皮带下方的承托结构采用平滑设计，避免食材碎屑堆积；同时兼顾了设备的移动灵活性与运行稳定性，可调支腿与带刹脚轮的组合，既满足了固定工位的稳定运行要求，也适配中小加工企业频繁调整产线布局的实际需求，安装时无需预埋固定螺栓，仅需调整支腿高度、锁定脚轮即可投入使用，大幅缩短产线搭建的周期。
