高架输送机配套驱动服务支撑钢架结构

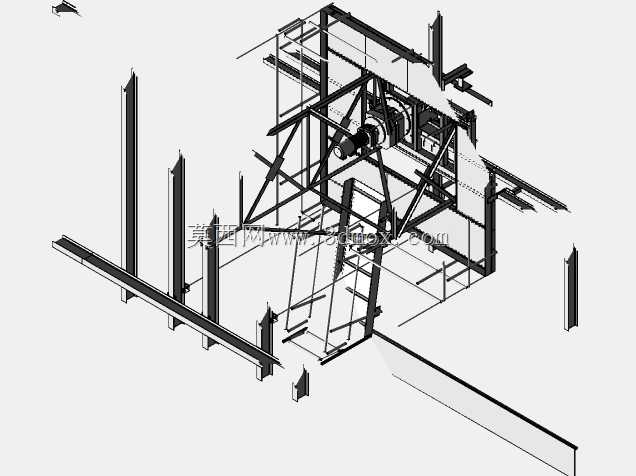

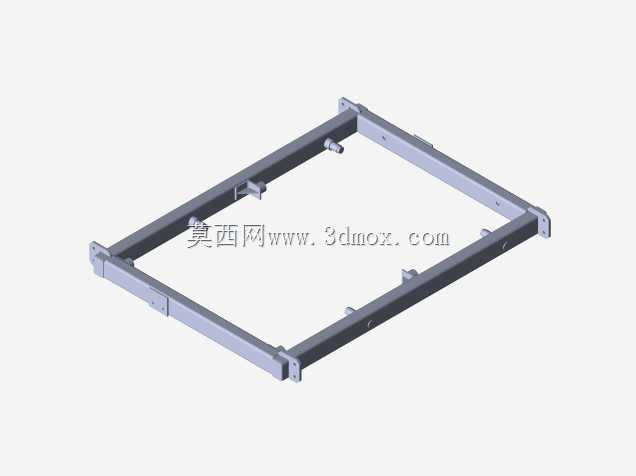

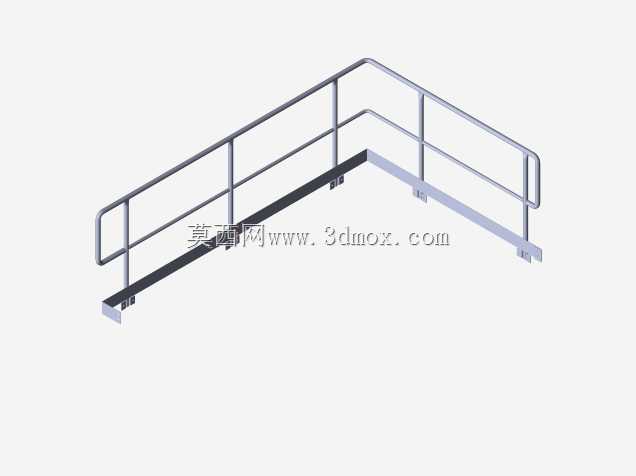

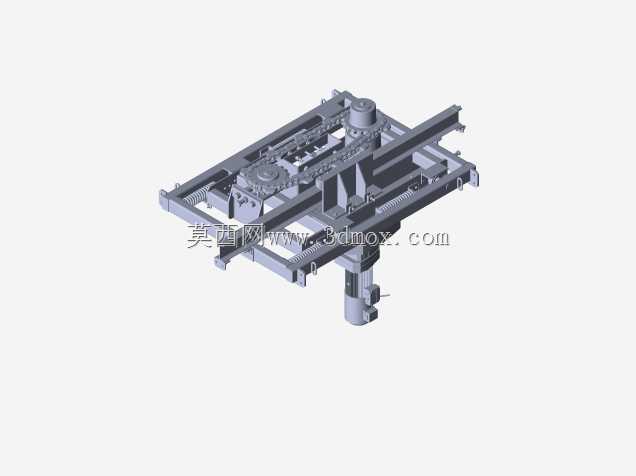

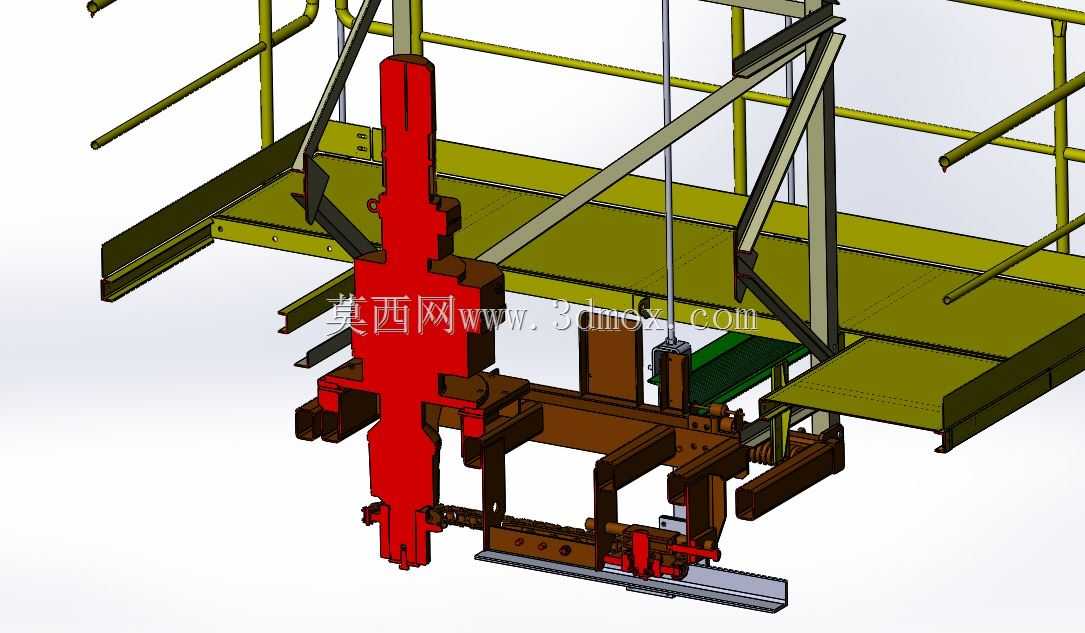

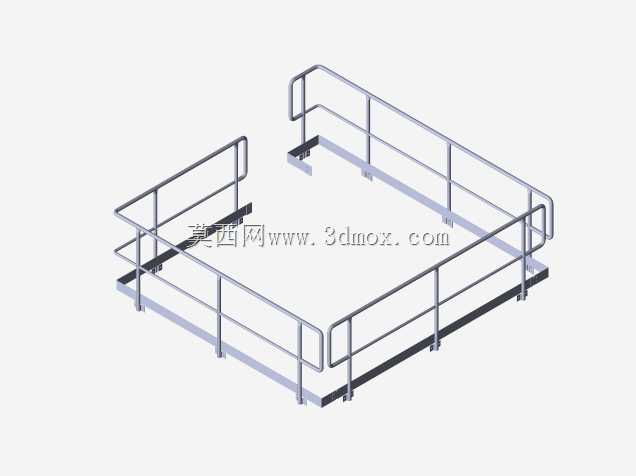

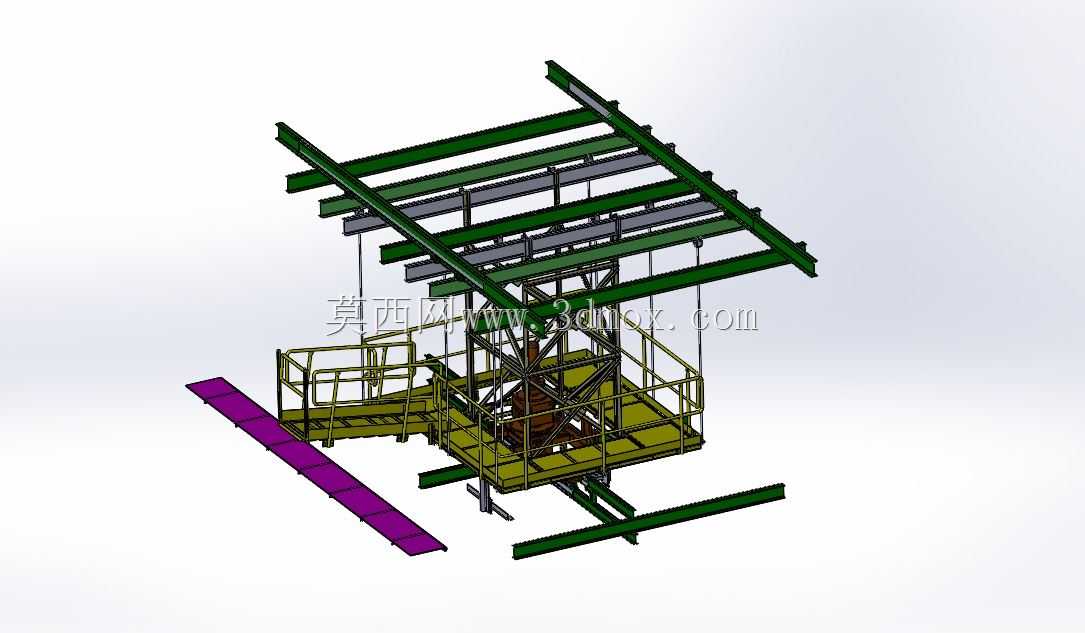

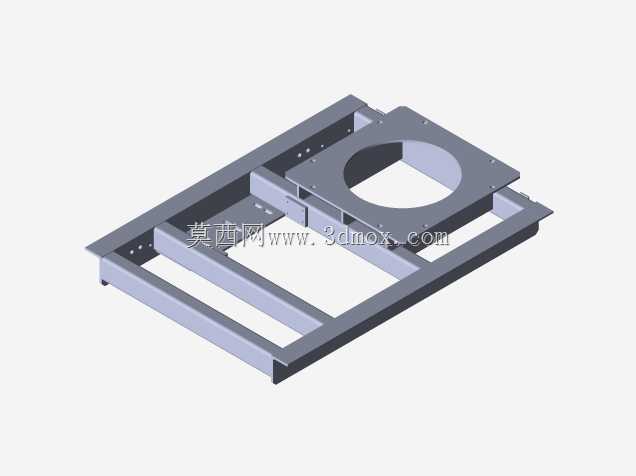

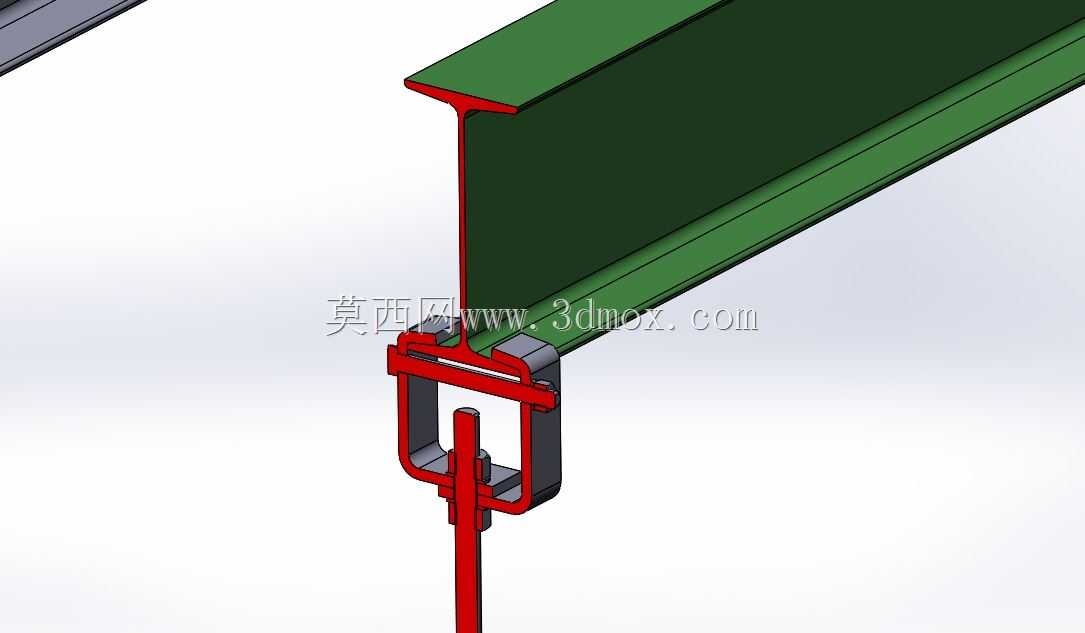

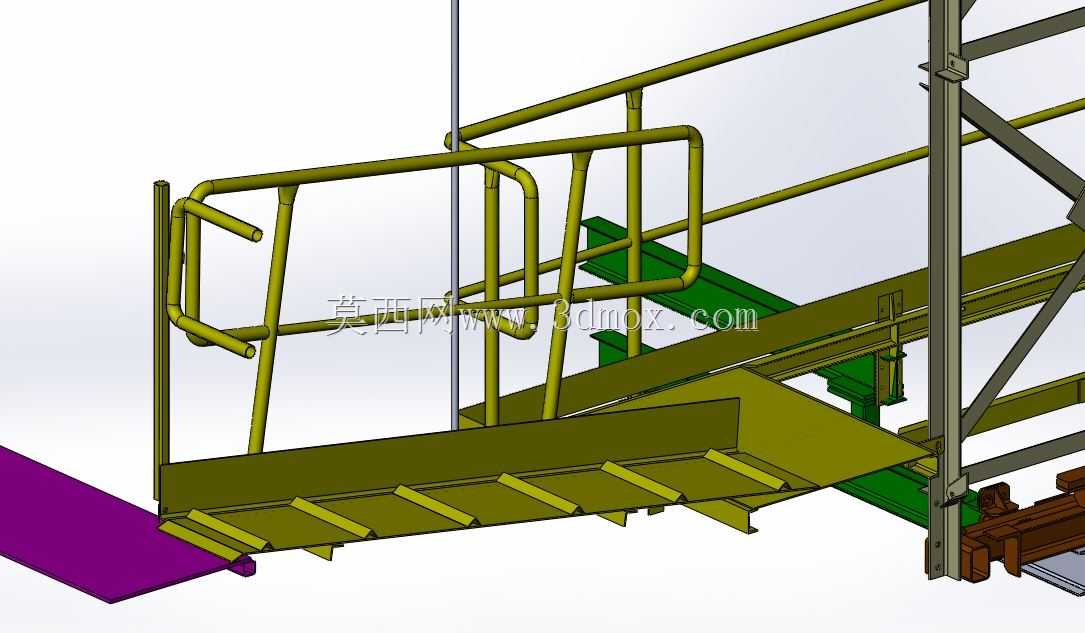

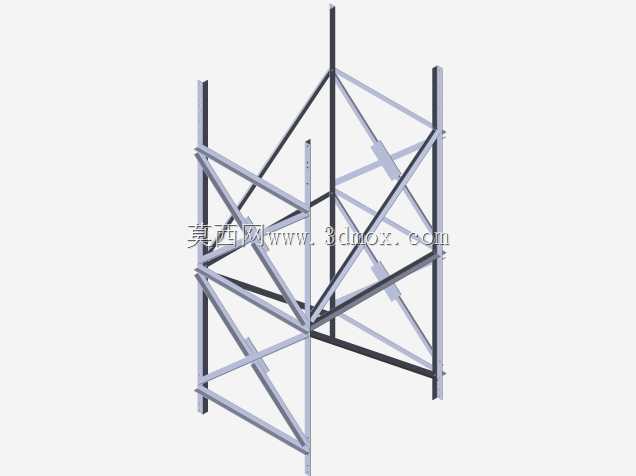

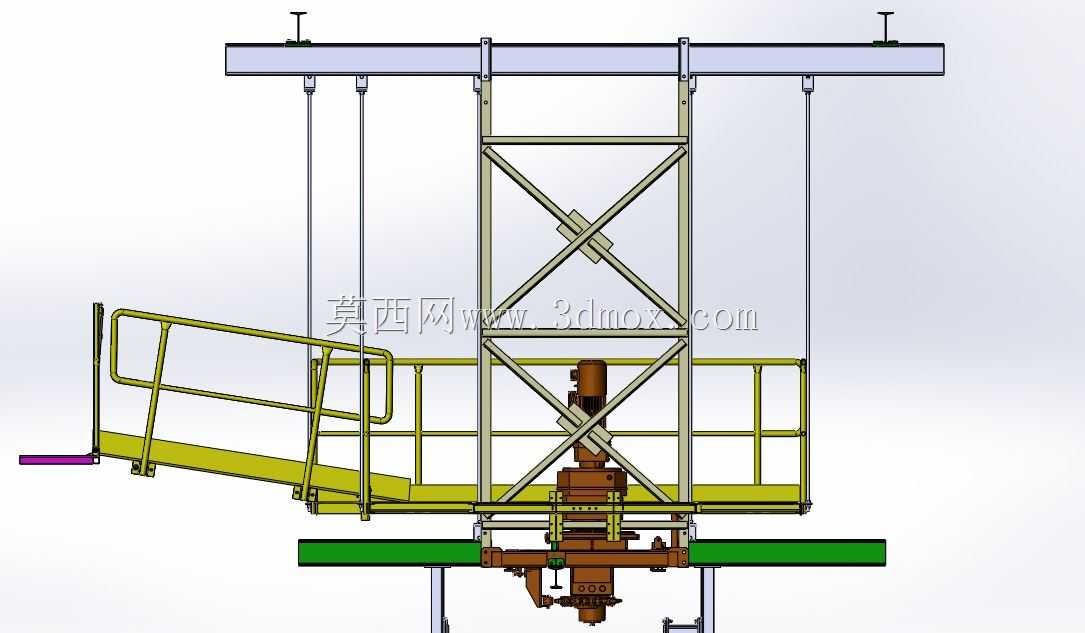

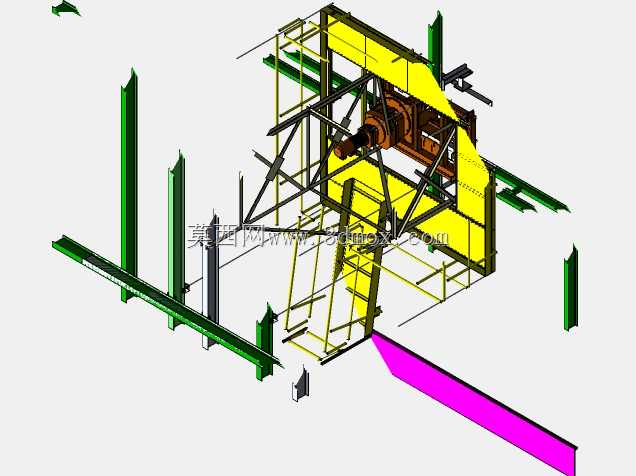

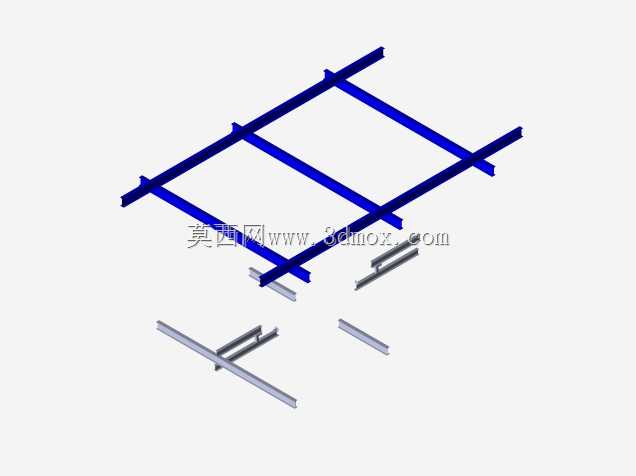

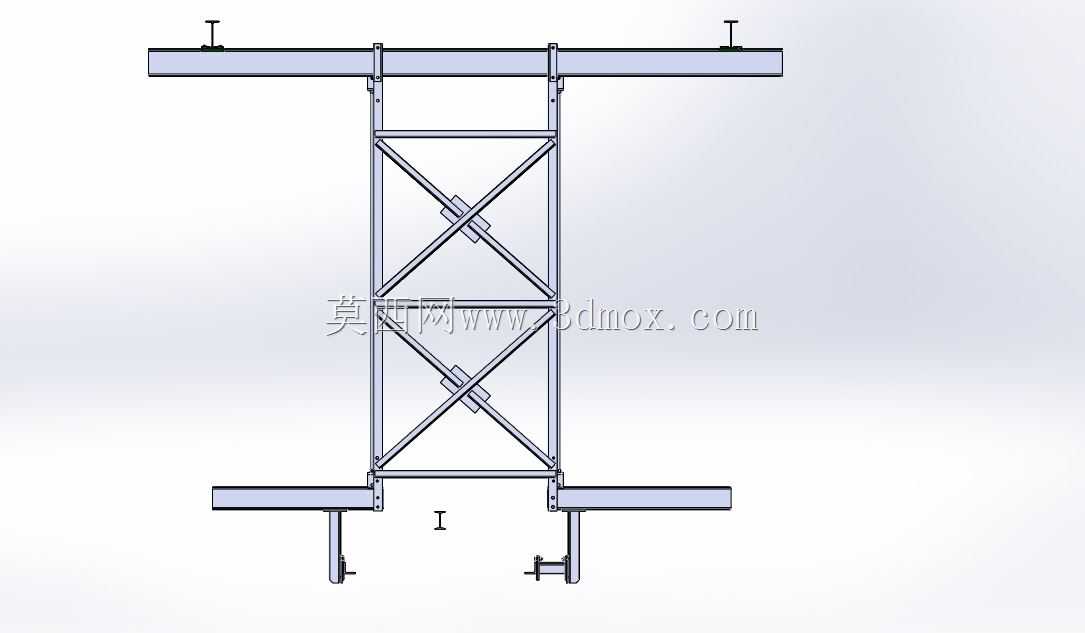

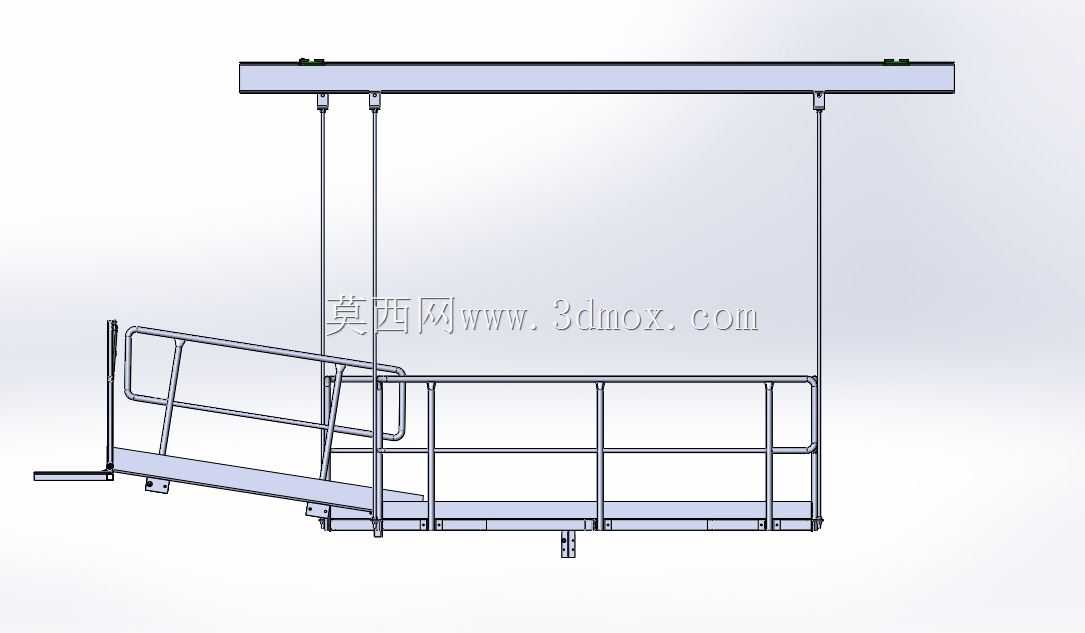

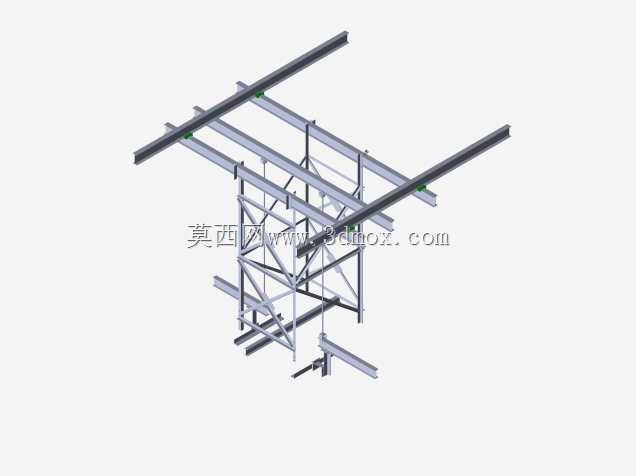

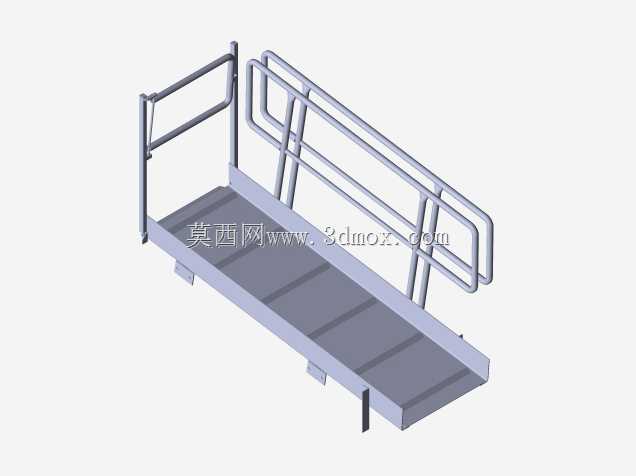

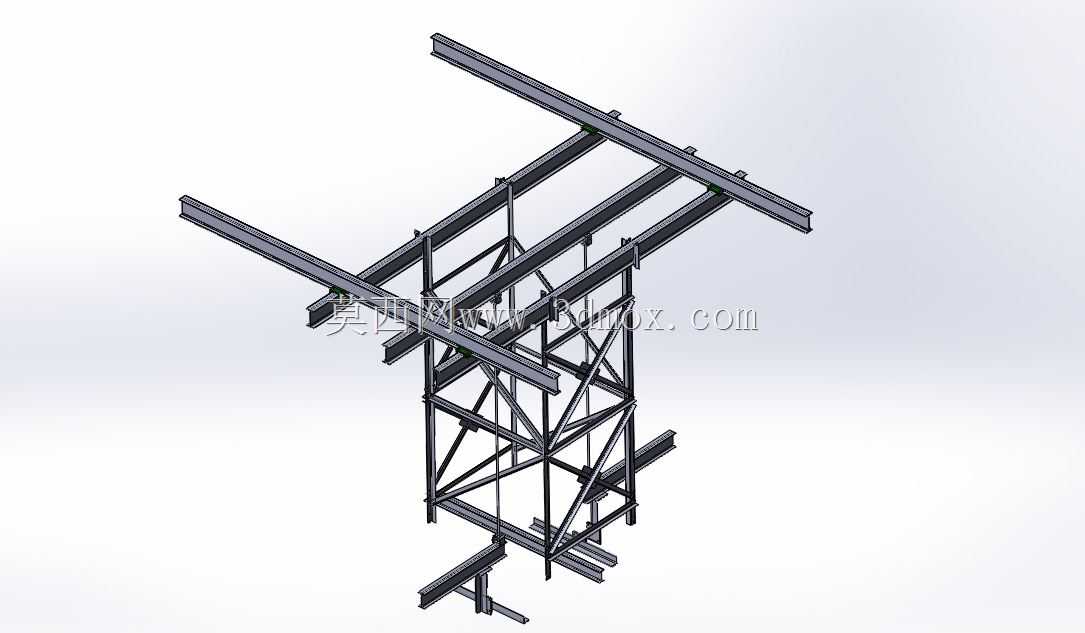

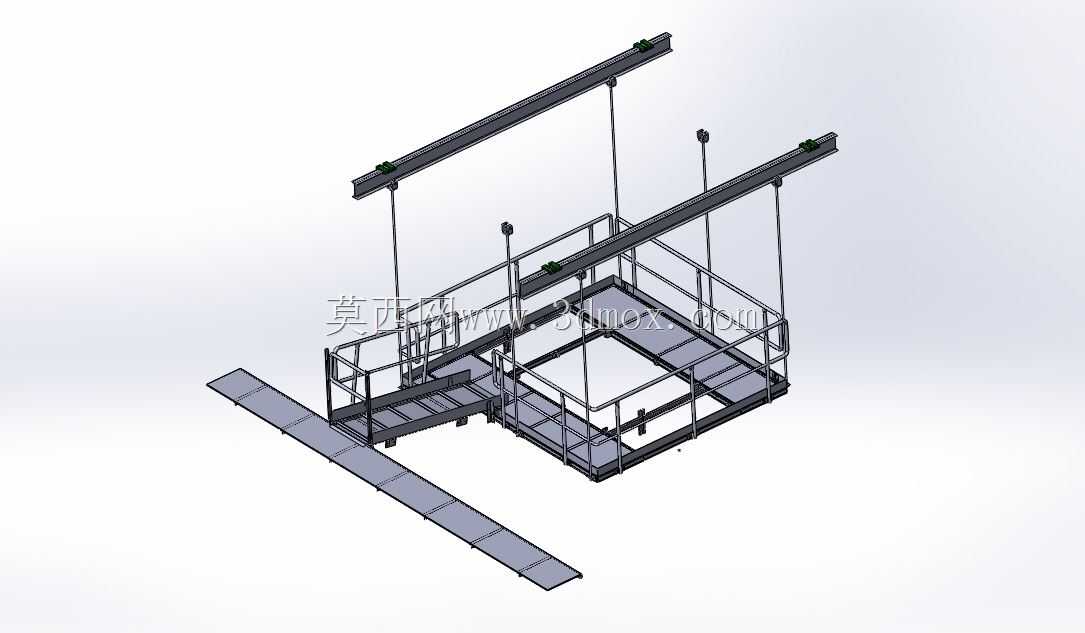

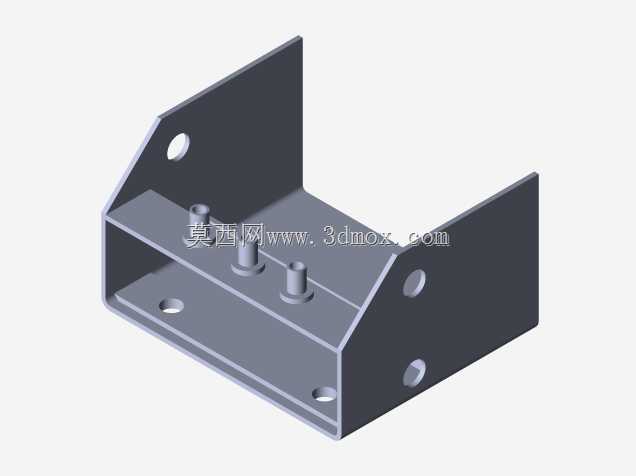

这套支撑结构主要服务于厂区内高架布局的连续输送作业场景，常见于电商仓储分拣线、汽车零部件焊装车间上部输送线、食品加工包装工段的高位物料转运环节，解决高架输送设备的动力承载、日常运维停靠的双重需求。从结构组成来看，整套装置分为三个独立功能模块，分别对应高架输送线的履带式驱动单元承载、驱动组件安装固定基座、运维作业停靠平台，三个模块通过桁架式立柱实现刚性连接，无需额外搭建独立运维爬梯与操作平台，大幅压缩高位输送系统的现场安装空间。设计阶段优先考虑高位安装的载荷边界，主承载横梁采用H型钢拼接结构，横向跨距适配常规1.2米至1.8米宽度的高架输送线主梁安装尺寸，立柱底部采用带地脚螺栓孔的法兰盘结构，可直接与车间地面预埋钢板焊接固定，单组结构的垂直承载上限可覆盖单段12米长度输送线的驱动端动载荷与3名运维人员的作业静载荷总和。桁架腹杆采用等边角钢交叉焊接布局，既抵消输送设备运行时产生的横向振动偏移，也为运维平台提供侧向防护支撑，上部伸出的悬挑梁直接对接输送线主梁的下翼缘，安装时无需对原有输送线主梁做额外打孔改造，可通过U型螺栓直接完成锁紧固定。驱动单元安装位预留了对应驱动滚筒、张紧装置的安装孔位，孔位公差按照IT7级精度预留，可直接适配常规规格的履带式输送驱动组件，避免现场二次扩孔调整。运维平台的铺设面采用花纹钢板焊接，边缘预留了护栏安装接口，平台高度与驱动单元的检修面齐平，运维人员站在平台上可直接完成驱动电机的接线、张紧度调整、易损件更换等操作，无需额外搭设高空作业脚手架。整套结构的外轮廓尺寸控制在长4.2米、宽2.1米、高5.8米范围内，安装时与车间立柱的最小安全距离预留0.8米的检修通道，不会占用地面物料转运的通行空间，结构表面采用抛丸除锈后喷防锈漆处理，可适应车间内多粉尘、少量油污的作业环境，长期使用不会出现明显的结构形变与锈蚀问题。
