移动式袋装物料装卸输送设备结构

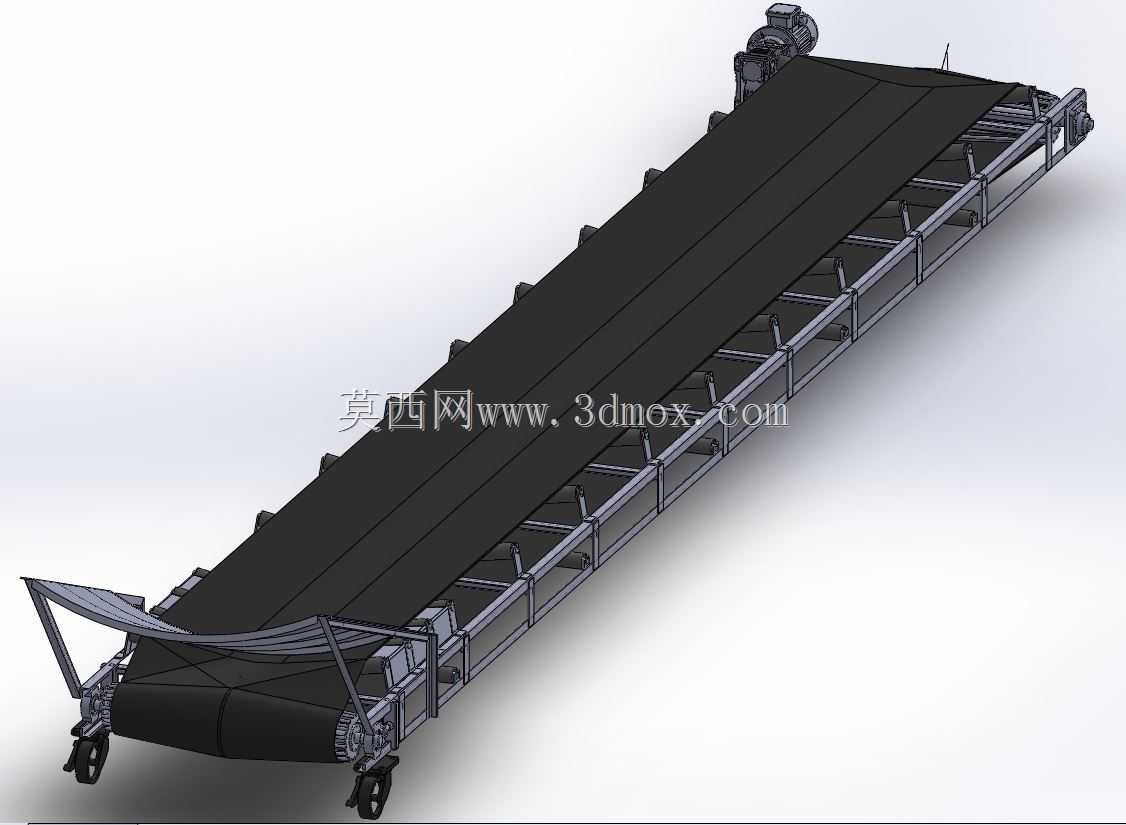

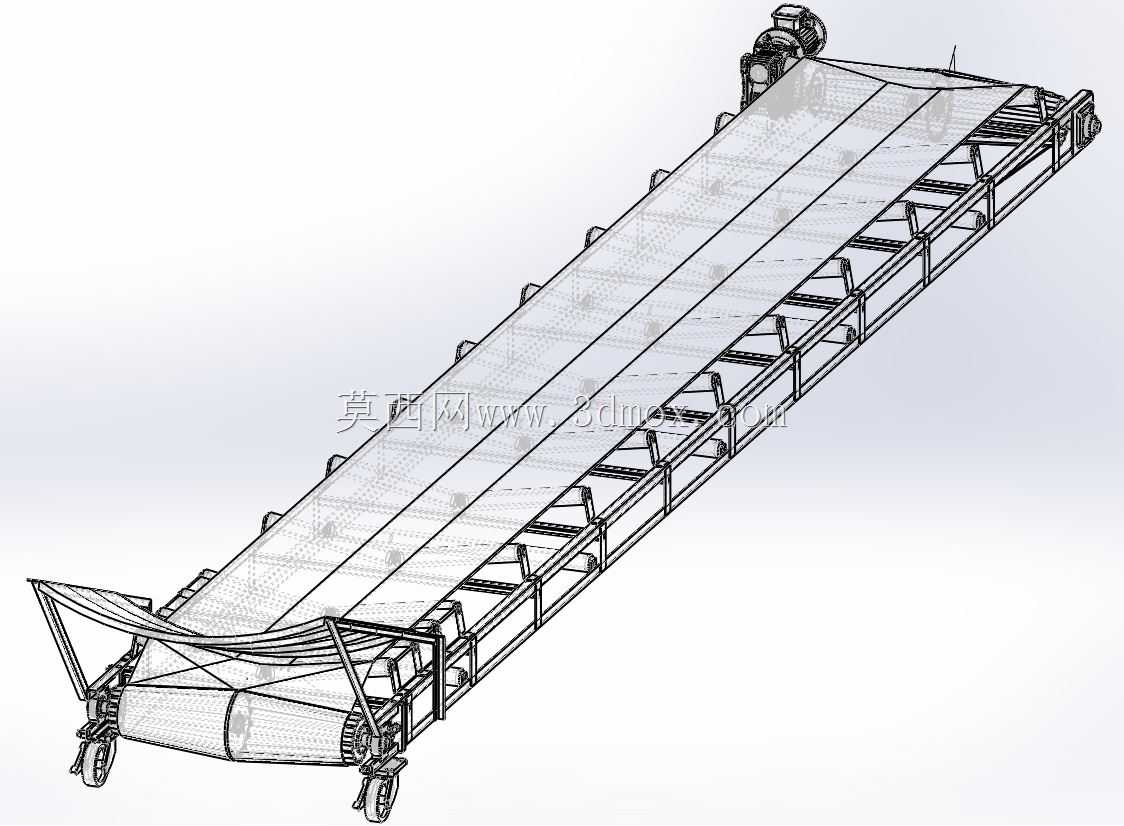

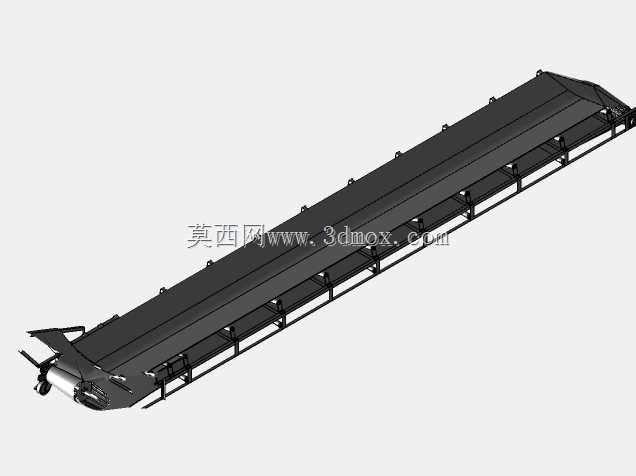

这款带式输送设备的设计初衷，是解决袋装物料在仓储、货场、车间之间短距离转运装卸的效率痛点，尤其适配粮食加工、饲料生产、农资仓储这类需要频繁装卸袋装货品的场景，替代传统人工扛运的作业模式，降低装卸环节的人力投入与作业损伤风险。设备整体采用倾斜布置的带式输送结构，进料端设置高度较低的受料段，方便作业人员将袋装物料放置到输送面上，出料端抬升至适配货运车辆货厢高度的位置，可直接将袋子输送至车厢内指定堆放区域，无需二次搬运。机架主体采用型钢焊接成型的桁架结构，在保证整体结构刚度的前提下尽可能降低设备自重，方便设备在不同作业点位之间转移，机架两侧沿输送方向等距布置托辊组，承托输送皮带与上方袋装物料的重量，避免皮带在重载下出现过度下垂跑偏的问题。设备底部配置带锁止功能的万向脚轮，单人即可推动设备完成场地内转场，到达作业位置后锁止脚轮即可固定设备位置，无需额外打地脚螺栓固定，适配临时装卸作业的灵活布置需求。驱动单元布置在设备出料端的机架顶部，通过减速机构带动传动滚筒转动，依靠摩擦力驱动输送皮带循环运转，张紧机构设置在进料端位置，可根据皮带使用后的松弛程度调整张紧行程，保证皮带始终保持合适的张紧力，避免运转过程中出现打滑现象。设计过程中特意控制了设备的整体宽度，使其能够在常规仓库的通道、厂区普通道路上顺利通行，不会出现宽度超宽无法通过的问题，倾斜段的倾角经过反复校核，控制在袋装物料不会自行下滑的角度范围内，同时兼顾输送高度需求与设备整体长度的平衡，避免设备过长导致转场不便。进料端还设置了导料挡边结构，防止放置袋子时物料从皮带侧边滑落，机架两侧预留了防护件安装位，可根据实际作业需求加装侧边防护栏，进一步提升作业过程的安全性。
