天圆地方变径过渡连接结构

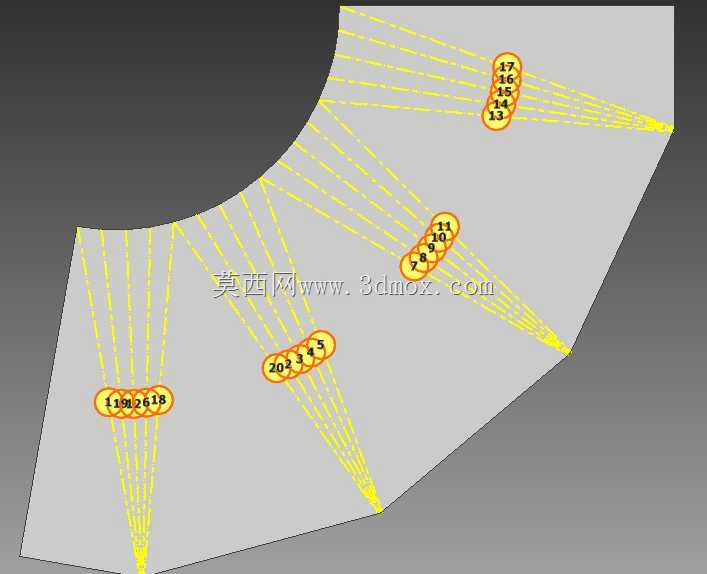

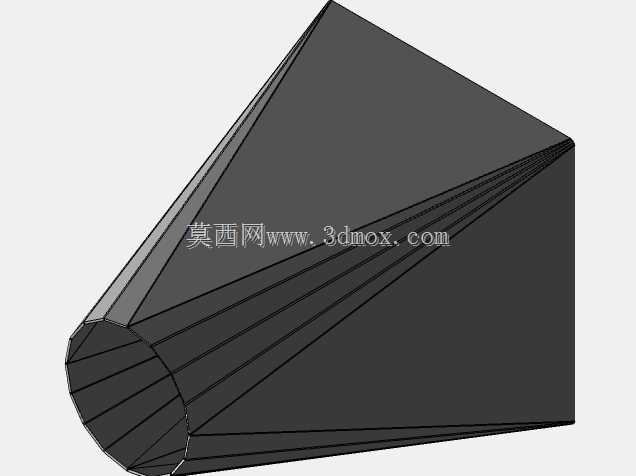

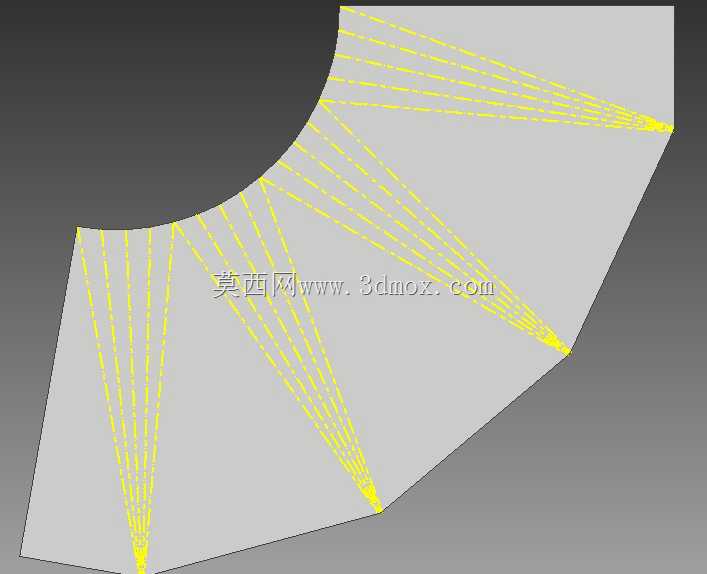

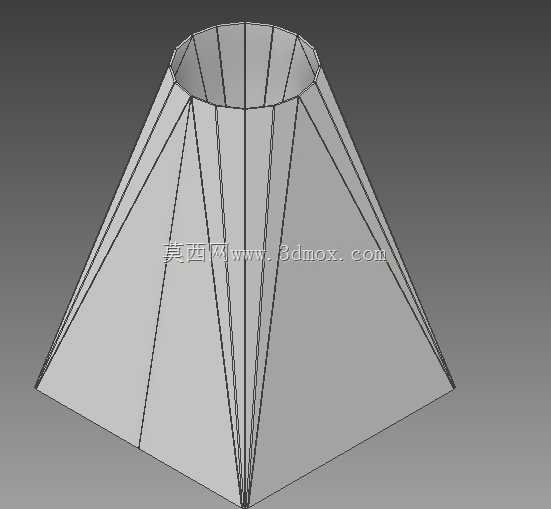

这类天圆地方结构的变径过渡件，在通风除尘、物料输送、流体管路系统中应用十分广泛，核心作用是实现圆形截面管路与方形截面端口的平顺转接，避免截面突变带来的流阻骤升、紊流加剧、局部积料等工程问题。从结构设计逻辑来看，该构件采用上下异径的截锥形态，上端为圆形开口，用于对接圆形风管、圆管出料口或者圆形设备接口，下端为方形开口，适配方形风道、方型料仓接口或者方形设备的进出端口，整个侧壁由多块等分的梯形钣材拼接成型，图中可见的等分棱线就是钣材折弯拼接的接缝位置，这种分瓣式的钣金展开设计，能大幅降低厚板加工的成型难度，不需要复杂的曲面冲压模具，仅通过数控下料、折弯、焊接工序即可完成制作，适合小批量定制化的工程场景。在实际选型应用时，需要先确认两端对接端口的尺寸边界，上端圆口的直径要与对接圆管的外径或者法兰内径匹配，下端方口的边长要和方形接口的安装尺寸对齐，同时要核算整个过渡件的垂直高度，确保安装后不会和周边的管线、设备支架产生空间干涉，安装时两端通常搭配对应规格的法兰或者抱箍进行固定，密封面根据输送介质的特性选择橡胶垫、石棉垫或者焊接密封。从流体力学的设计角度考量，这种锥台形态的过渡结构，锥度控制在合理区间时，能让介质在流经变径段时流速变化更平缓，相比直角突变的转接结构，能降低30%以上的局部阻力损失，在除尘风网系统中，这种结构还能减少粉尘在变径位置的沉积，避免长期运行后出现风道堵塞的问题；在粉体物料输送系统中，平顺的内壁过渡能减少物料挂壁，降低物料残留引发的交叉污染风险。建模过程中需要重点关注钣材展开的精度，每一块梯形钣料的斜边折弯角度、上下边的长度公差都要严格控制，否则拼接时会出现接缝错边、端口不圆或者方口扭曲的问题，直接影响后续的安装密封效果，对于有承压要求的应用场景，还要在接缝位置设计加强筋，或者增加钣材厚度，避免运行过程中出现结构变形、焊缝开裂的问题。
