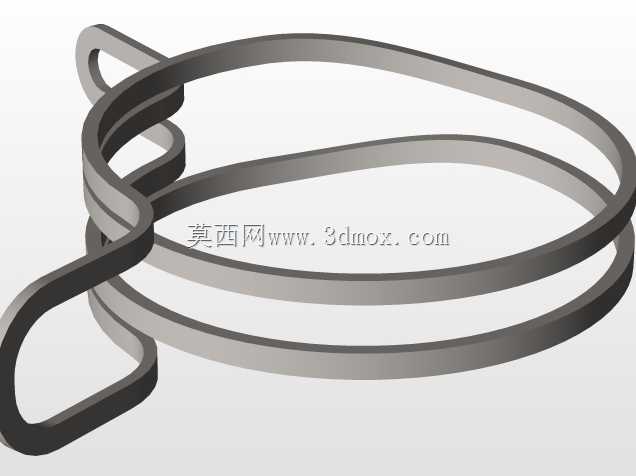

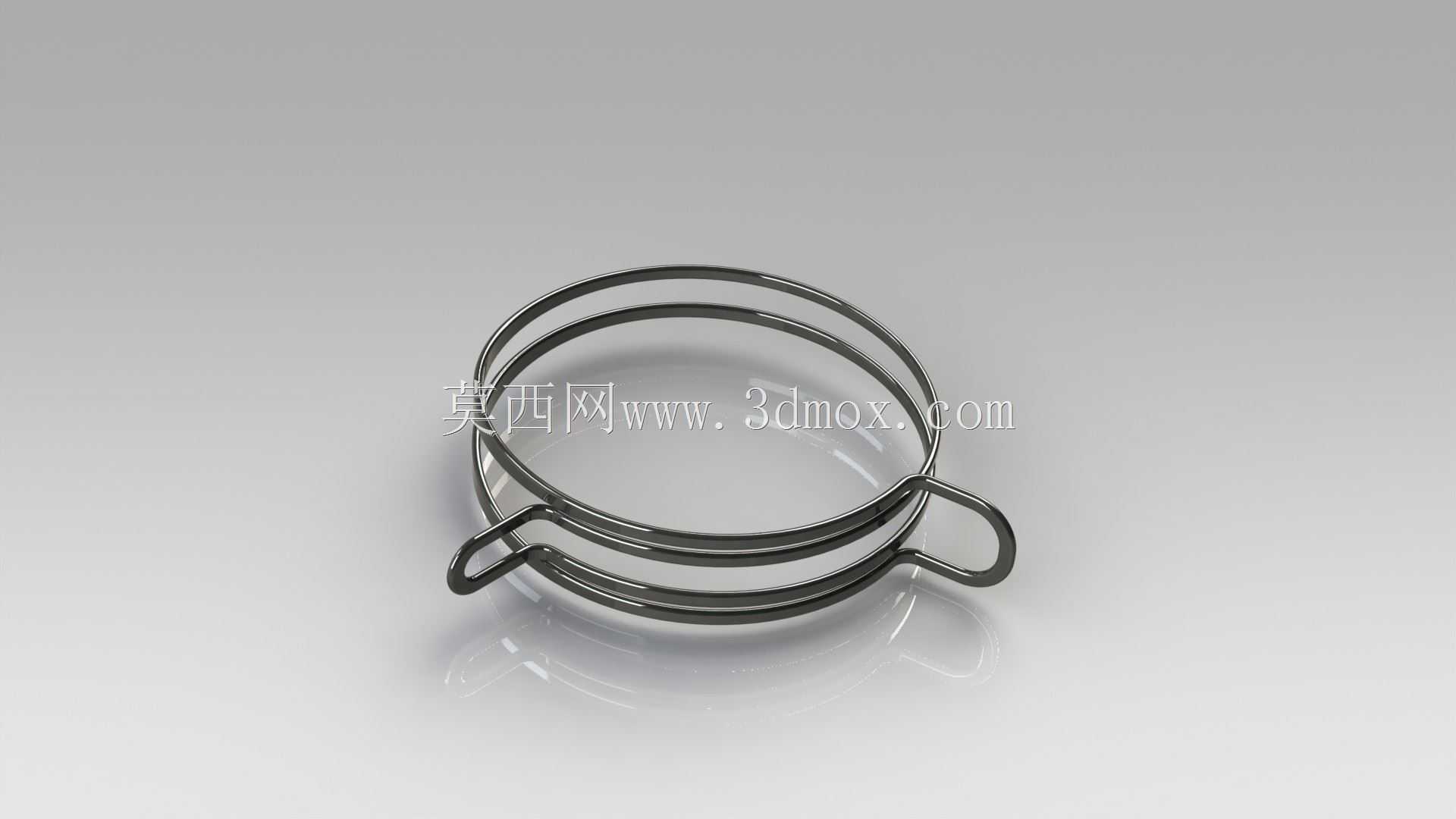

带双耳双圈金属固定卡圈结构设计

这类双圈带侧耳的金属卡圈，在轻工、食品、小型化工管路的柔性管路固定场景中应用十分广泛，日常接触到的小型饮品输送管路、实验室流体管路、家用小厨电的内部管路接驳位置，都能见到这类结构的身影。不同于普通单圈卡箍的抱紧逻辑，该结构采用双层平行金属圈体的设计思路，圈体采用等直径金属线材弯折成型，两层圈体保持平行同轴排布，接触被固定件时能形成两道平行的抱紧接触面，相比单圈结构，单位面积的抱紧压强更低，不会出现单圈卡箍长期使用后切入软管外壁、造成管路破损漏液的问题，尤其适配硅胶、橡胶这类质地偏软的柔性管路固定需求。两侧伸出的弯折耳柄是整个结构的受力操作端，耳柄与圈体采用一体化弯折成型，没有额外的焊接拼接点位，避免了焊接位置应力集中、长期受力后断裂的风险。安装操作时，只需对两侧耳柄施加相向的捏合力，双层圈体就会同步产生弹性形变，圈体内径随之扩大，可轻松套入待固定的管路接头位置，松开耳柄后，金属线材自身的弹性复位力会带动圈体回缩，牢牢抱紧在管路与接头的衔接位置，不需要额外的螺栓紧固、焊接固定操作，单人徒手即可完成安装拆卸，在需要频繁更换管路、定期清理管路内部的设备场景中，能大幅降低运维的操作耗时。从安装边界来看，该卡圈的圈体内径与待固定管路的外径为间隙配合，捏合耳柄时的最大扩张量约为圈体原内径的8%，选型时需要确认管路接头位置的最大外径不超过圈体扩张后的极限尺寸，避免强行套入造成圈体塑性变形、失去弹性抱紧能力。耳柄的伸出长度与圈体直径呈固定比例，安装后耳柄与管路外壁的预留间隙足够手指捏合操作，不会出现安装后耳柄贴紧管壁、无法施力拆卸的问题。圈体线材的直径经过匹配设计，在保证足够弹性复位力的同时，不会因为刚度过大造成捏合操作费力，日常运维中即使反复拆装数十次，圈体的形变量也能保持在弹性区间内，不会出现松弛滑脱的问题。在实际设备装配中，这类卡圈常被用于小通径管路的快速固定，相比传统的喉箍、铁丝绑扎固定方式，它的接触受力更均匀，不会破坏软管外壁，安装后整体外观更整洁，没有突出的螺栓头、铁丝端头，不会在设备内部刮蹭其他管线或零部件，在内部空间紧凑的小型设备中使用优势十分明显。设计该结构时，需要重点关注圈体弯折位置的圆角处理，所有弯折点位都要保留平滑过渡圆角，避免出现锐角应力集中点，防止长期反复形变后在弯折位置产生金属疲劳断裂；同时耳柄的末端要做圆弧收边处理，避免操作时划伤操作人员的手部。
