水轮机喷油器专用拆卸工装结构设计

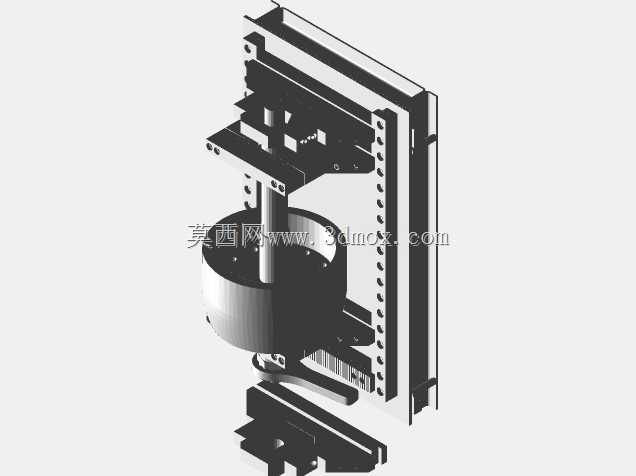

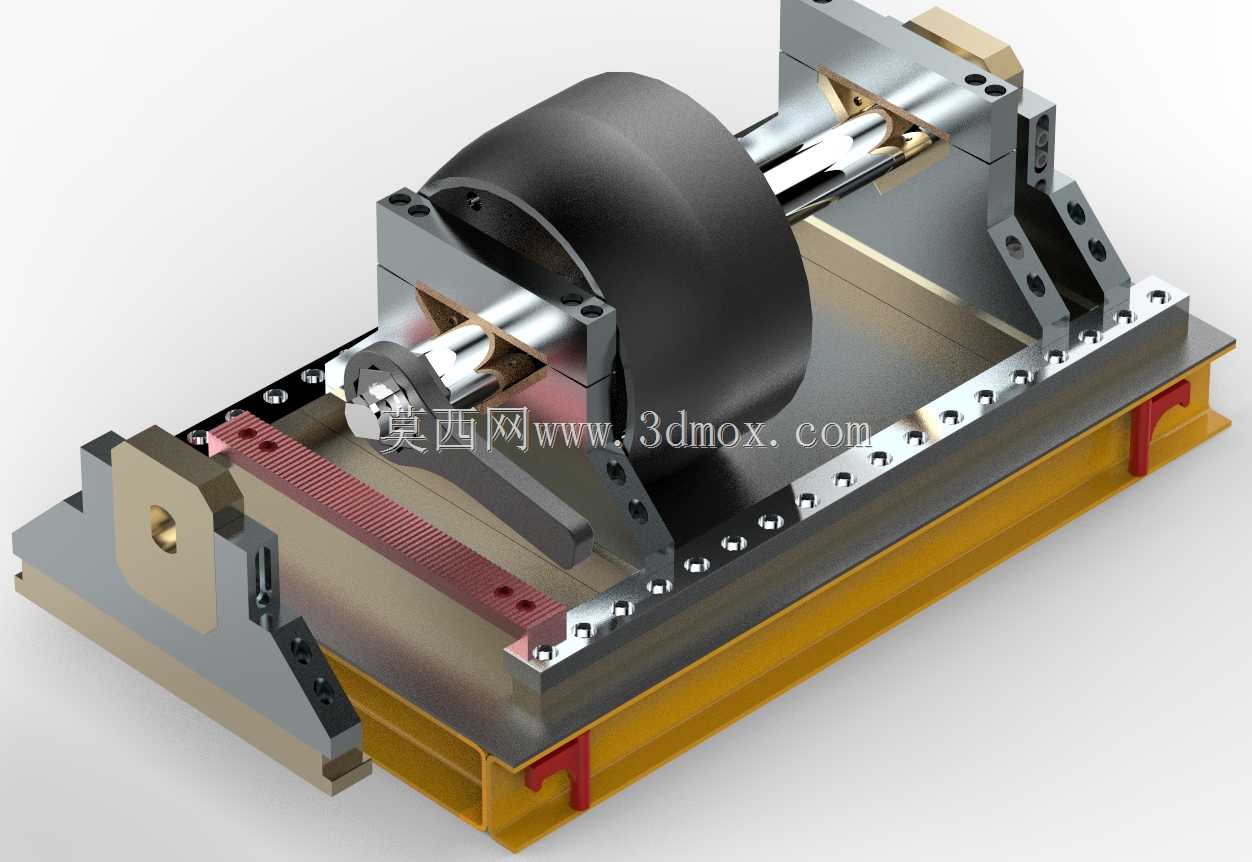

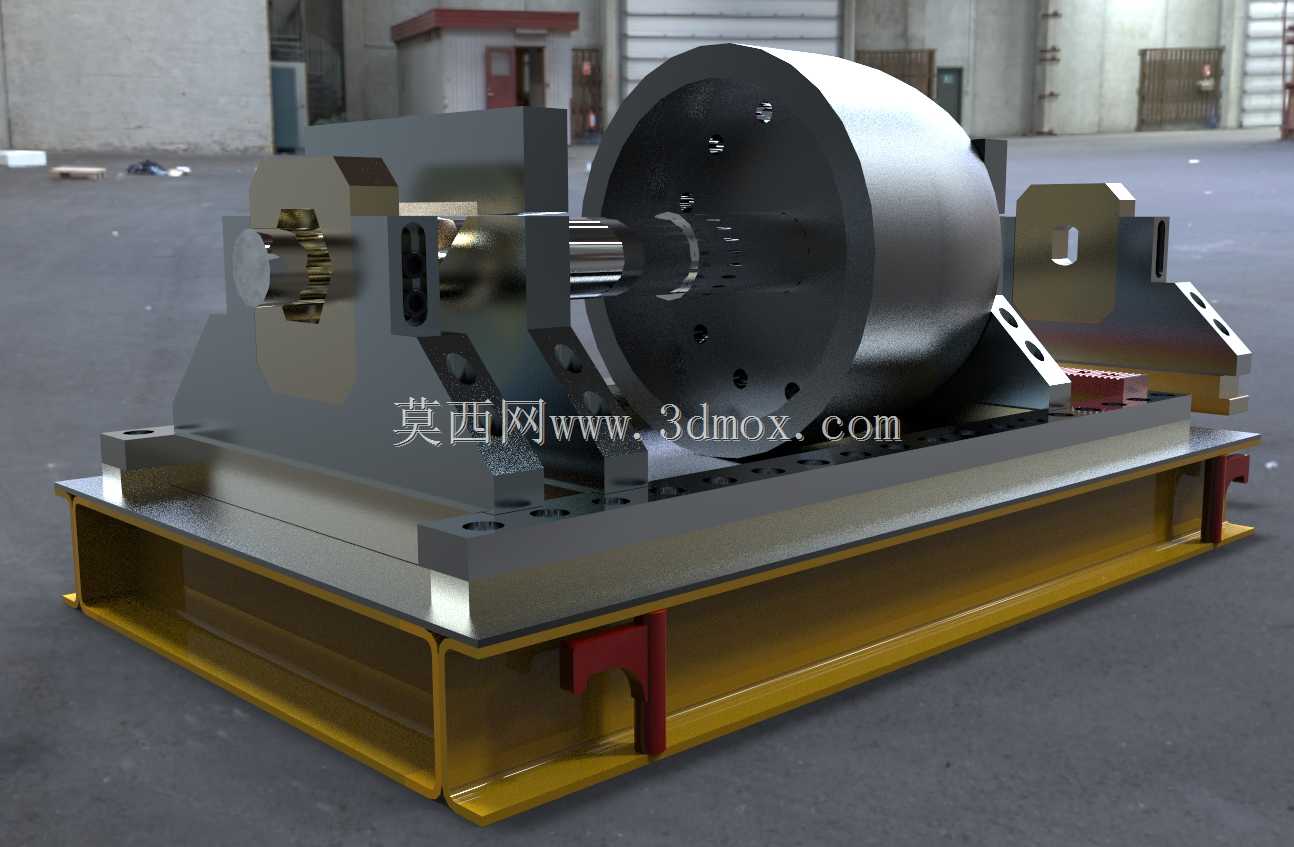

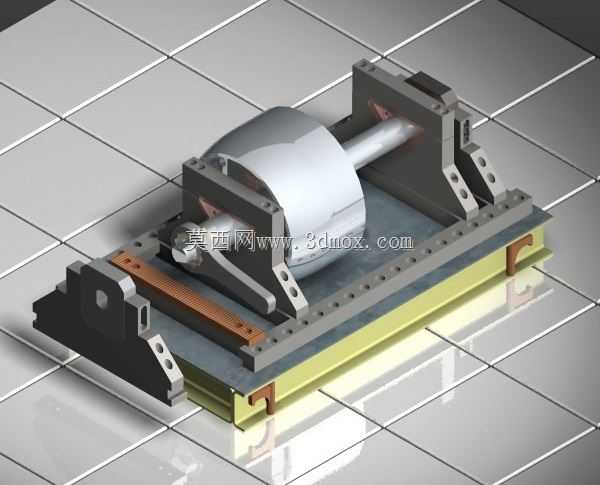

在水力发电站的机组定期检修作业中，喷油器作为水轮机调速系统的核心精密部件，其拆卸作业长期存在操作空间受限、同轴度难保证、易损伤配合面的痛点，常规的拉马、撬棍等通用工具不仅作业效率低，还容易造成喷油器壳体、配合轴颈的磕碰损伤，后续返工成本极高。这套拆卸装置的设计完全围绕水轮机喷油器的实际安装工况展开，整体采用卧式承载布局，底部采用型钢焊接的框架式基座作为承载主体，基座上预留多组T型槽安装位，可根据不同型号水轮机喷油器的安装法兰尺寸调整夹持组件的固定位置，适配不同装机容量机组的检修需求。装置的核心功能单元分为定位夹持模块与轴向施力模块两部分，定位夹持端采用仿形定位块设计，与喷油器安装法兰的止口完全贴合，夹持块上的螺栓孔位与喷油器法兰安装孔一一对应，拆卸作业时可通过螺栓将夹持模块与喷油器法兰刚性连接，避免施力过程中出现偏载。轴向施力模块集成在基座的另一侧，采用同轴导向结构保证施力方向与喷油器的安装轴线完全重合，施力过程中可通过传动组件平稳输出轴向拉力，将喷油器从安装座中平稳拉出，全程不会对喷油器的密封面、配合轴段造成径向磕碰。从安装边界来看，整套装置的基座长度适配检修车间的常规工位空间，底部预留叉车孔位，可在检修车间内灵活转运，也可直接固定在检修工作台面上使用；夹持模块的开合范围覆盖主流混流式、轴流式水轮机喷油器的法兰尺寸，无需额外制作过渡接板即可完成装夹。设计过程中充分考虑了检修现场的操作便利性，所有调节部位均采用标准紧固件连接，无需专用工具即可完成不同规格工件的装夹切换，施力端设置有限位结构，当喷油器完全脱出安装座时可自动限位，避免拉力过大造成部件脱落损伤。相比传统拆卸方式，这套装置可将单台喷油器的拆卸作业时间压缩七成以上，同时完全避免了人工敲击、偏载拉拔造成的部件损伤，大幅降低水轮机调速系统检修过程中的部件损耗率，也能减少检修后的密封测试不合格率，非常适合水电厂检修班组、水电设备维保单位作为专用检修工装配置。整套结构的受力路径经过反复校核，基座的型钢壁厚、夹持块的材质强度均按照最大规格喷油器拆卸时的峰值拉力做了冗余设计，长期反复使用也不会出现结构变形，导向部位采用耐磨衬套结构，长期使用后仅需更换衬套即可恢复导向精度，维护成本极低。
