手动式木料仿形切削加工装置结构

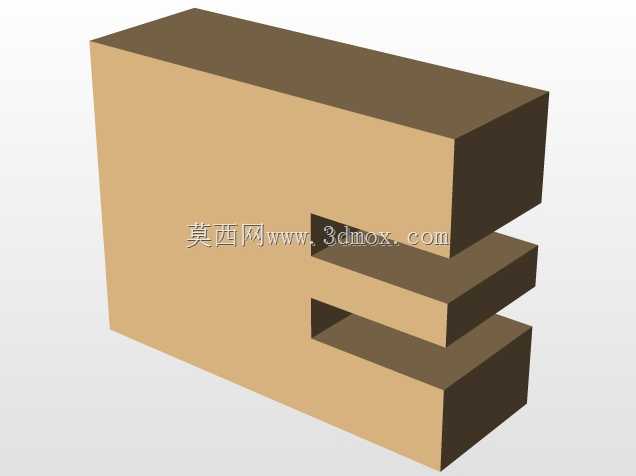

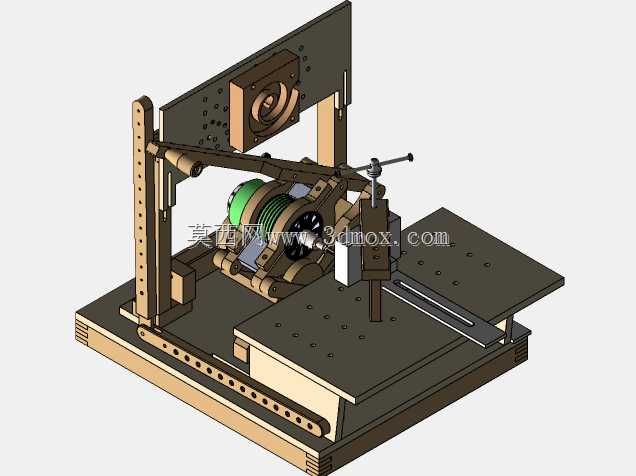

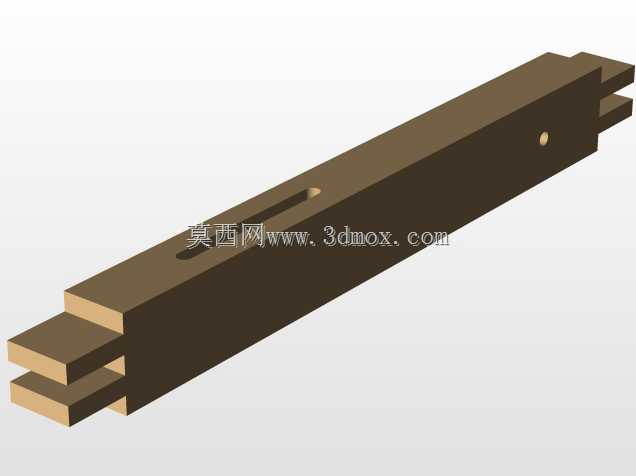

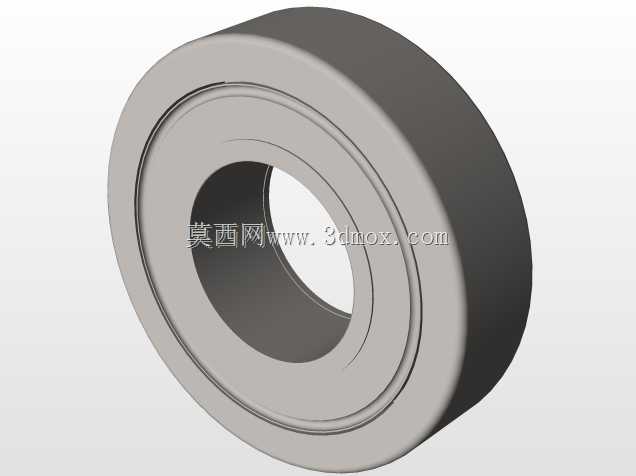

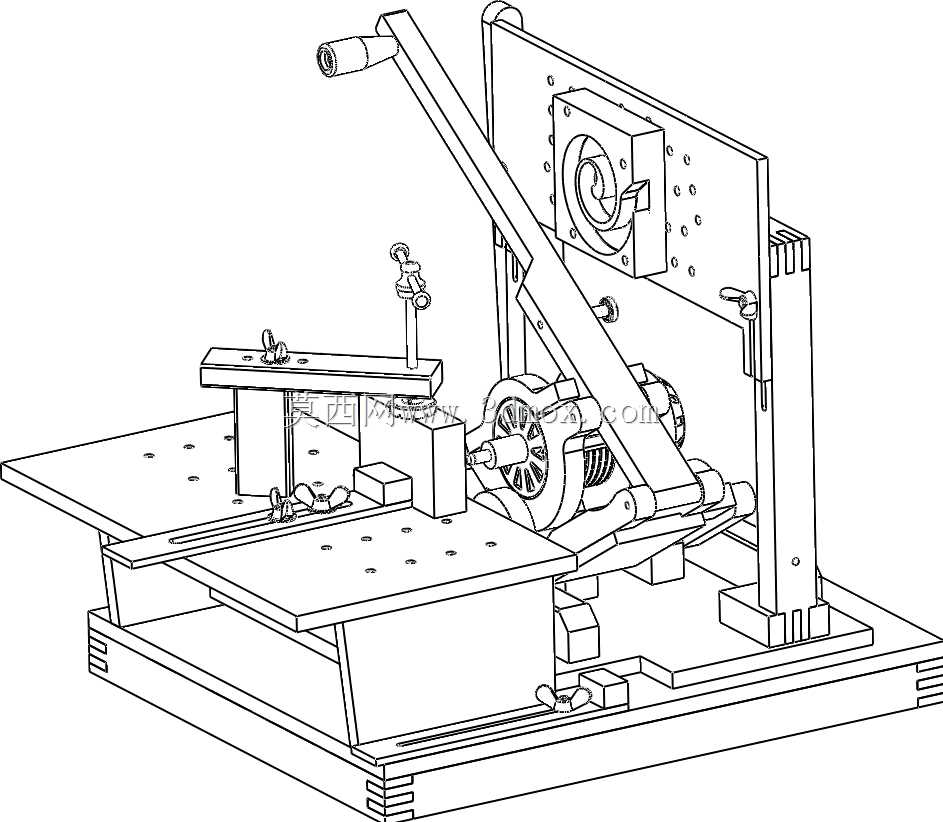

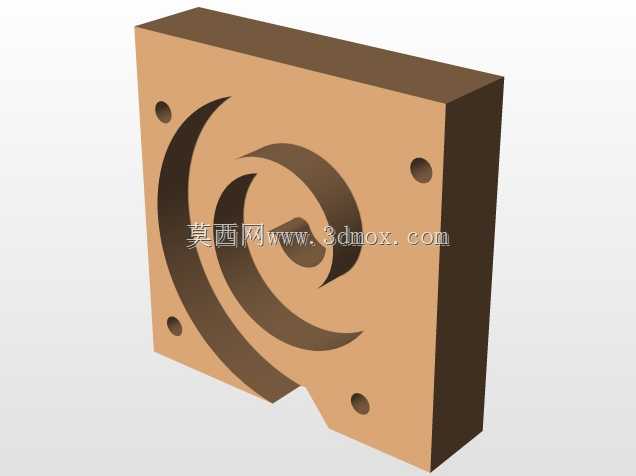

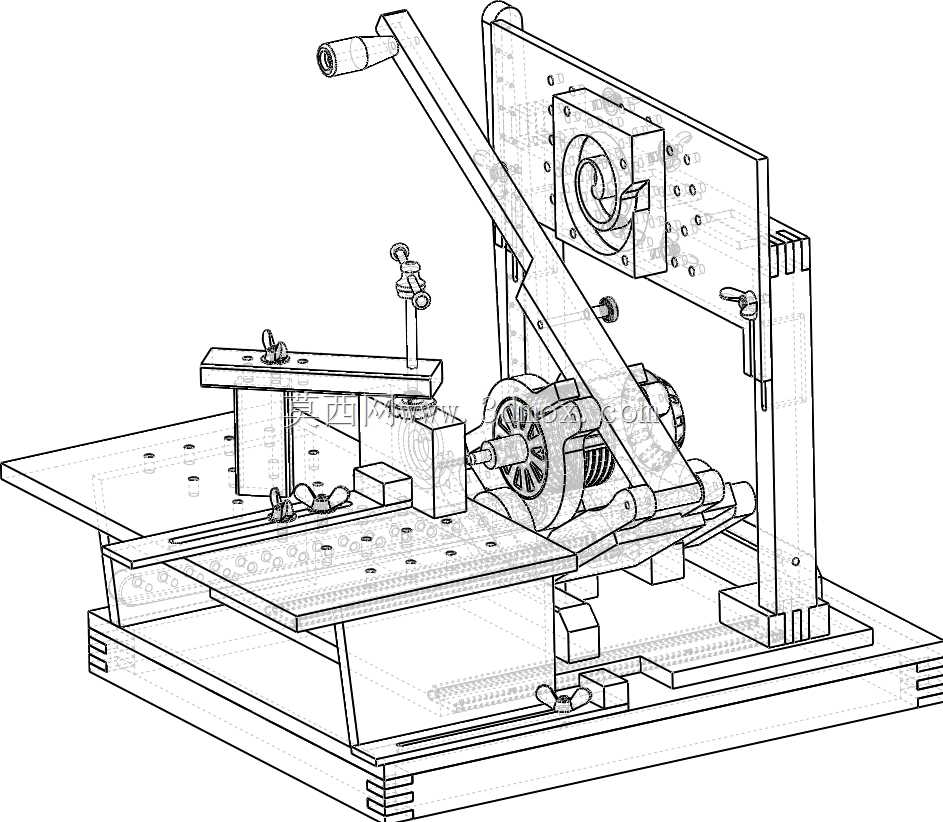

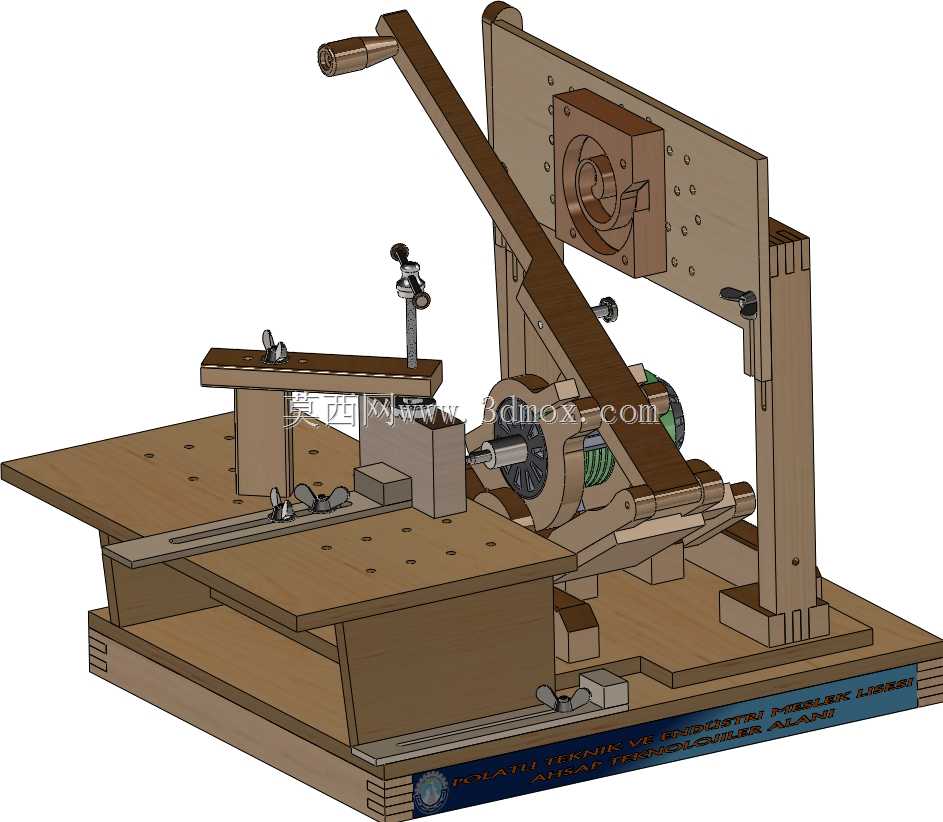

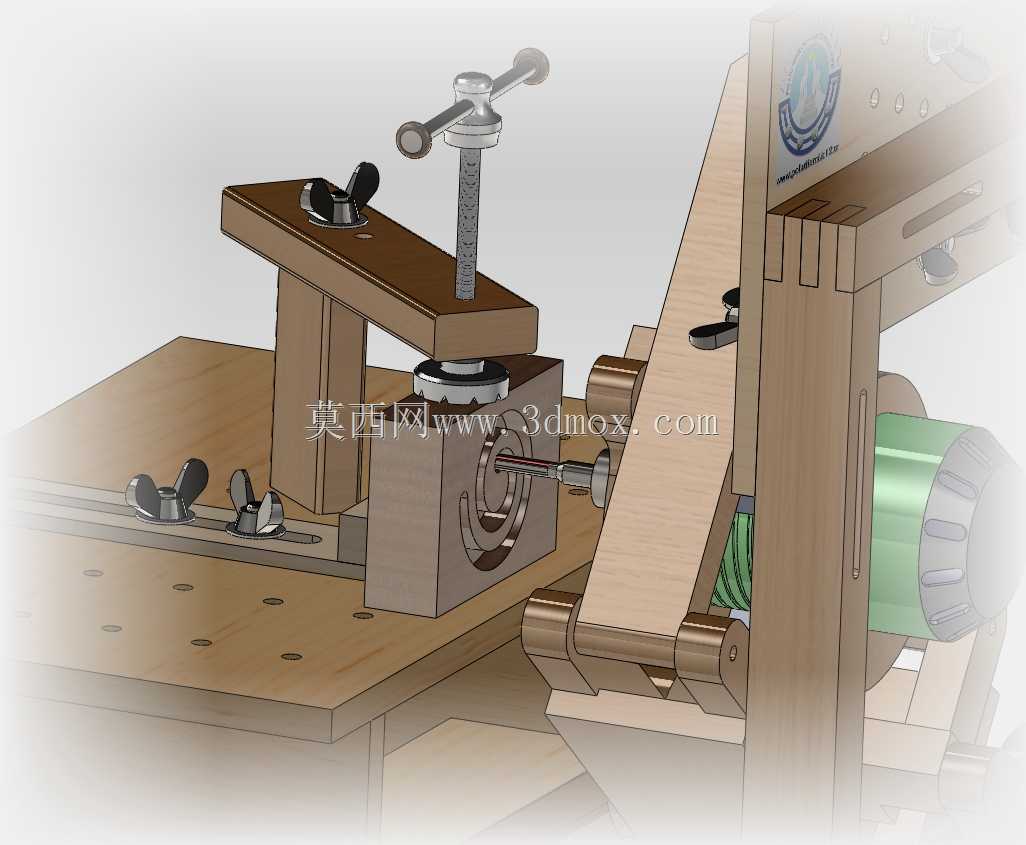

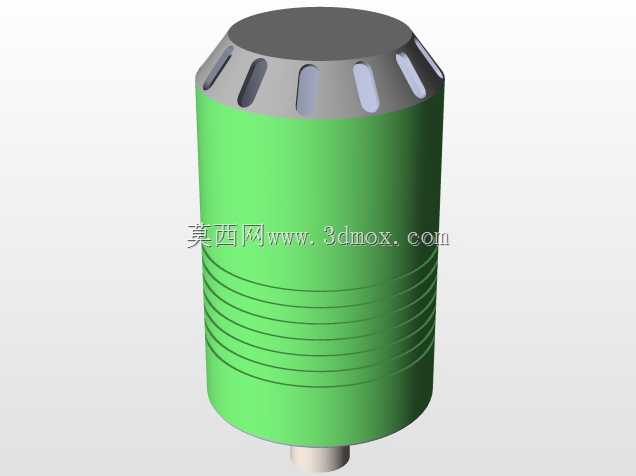

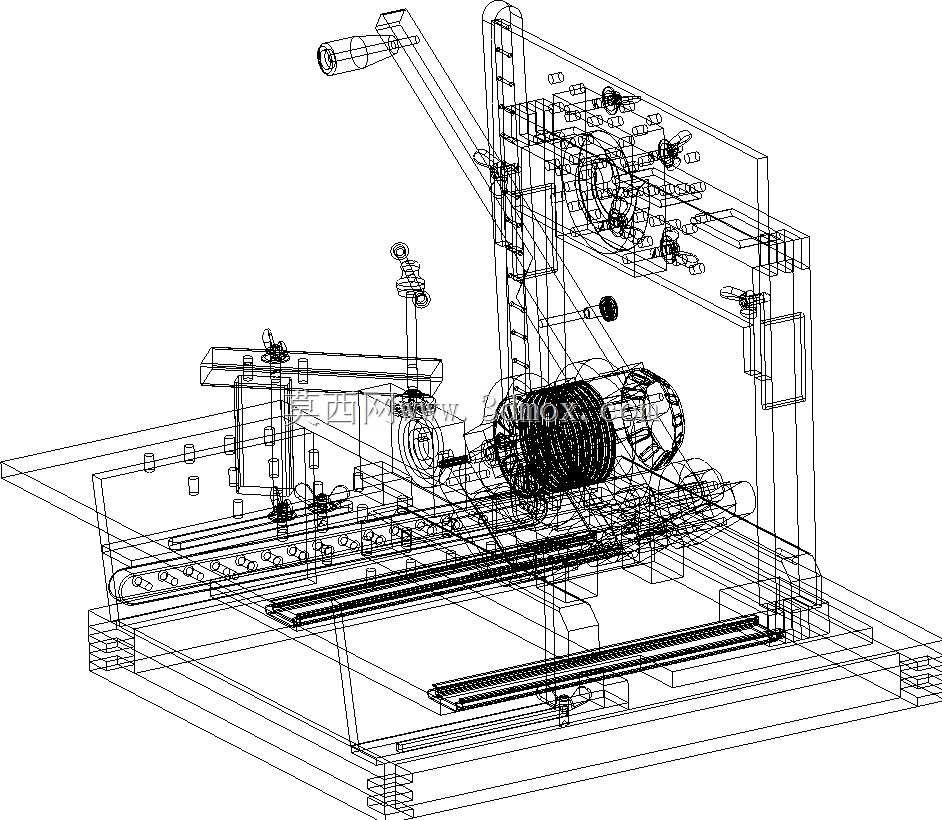

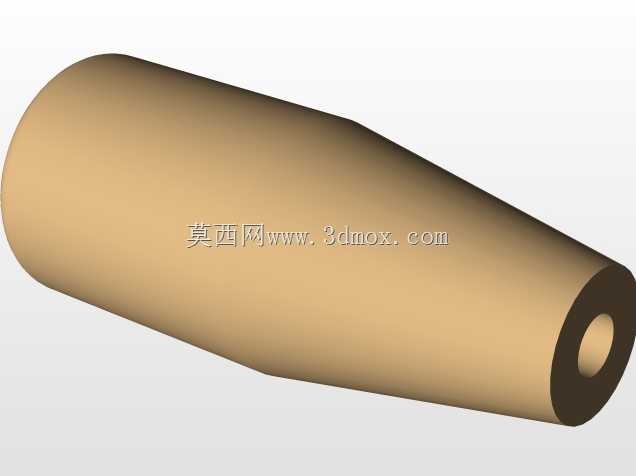

该装置主要面向小型木工加工作业场景，适配个体木作工坊、教学实训场地的小批量异形木料仿形加工需求，可完成木料的仿形铣削、端面修型、轮廓仿切等作业，无需复杂电控系统接入，依靠手动操作即可完成全流程加工，对作业场地的供电、配套设施要求极低，适合无固定工业供电的户外木作、临时加工点位使用。装置整体采用层叠式木质机架作为承载主体，底部台板预留多组阵列排布的装夹孔位，可根据待加工木料的尺寸、外形调整夹具的安装位置，装夹组件包含快速压头、侧向定位挡块与纵向滑移导轨，可对不同截面尺寸的方料、异形坯料实现多点位压紧，避免加工过程中木料出现窜动、偏移问题。操作端设置长杠杆式手动进给手柄，手柄与切削主轴的摆臂采用铰接联动结构，操作人员扳动手柄即可带动切削组件沿仿形靠模的轮廓轨迹进给，进给行程的限位通过机架立板上的可调挡块实现，可根据加工深度需求调整挡块位置，控制单次切削的吃刀量，避免进刀过量导致的木料崩边、切削刃损坏问题。切削单元的主轴采用双轴承座支撑结构，安装于可摆动的立板支架上，靠模轮与切削刀具同轴布置，加工过程中靠模轮始终贴合标准样件的轮廓表面，带动切削刀具复现样件的外形轨迹，保证加工出的工件轮廓与样件一致性偏差控制在较小范围内。装置的安装边界需预留足够的操作空间，台板前方需留出操作人员站立与手臂活动的区域，左右两侧需预留木料上下料的操作空间，机架底部可通过螺栓固定于常规木工工作台台面，无需额外浇筑基础，整体拆装便捷，可根据加工点位的需求进行转移布置。设计过程中优先考虑了无动力场景下的操作便利性，所有联动节点均采用耐磨衬套减少铰接处的转动阻尼，操作手柄的握持位置符合人体作业的发力角度，长时间操作不易产生疲劳，夹具的压紧手柄采用蝶形设计，无需额外工具即可手动完成松紧调节，上下料过程可快速完成工件装夹拆卸，提升小批量加工的作业效率。
