储罐用20英寸吊柱式快开人孔结构

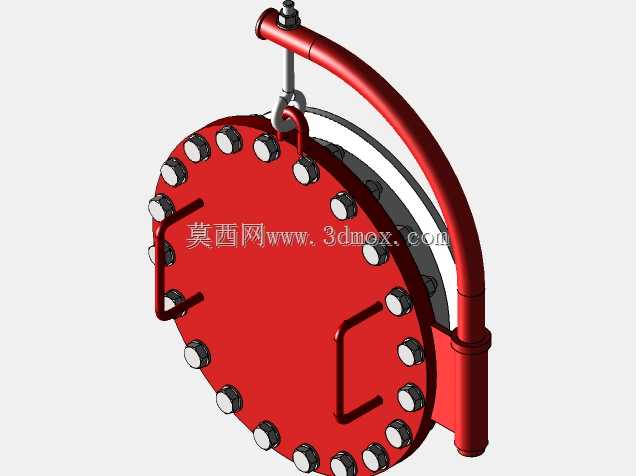

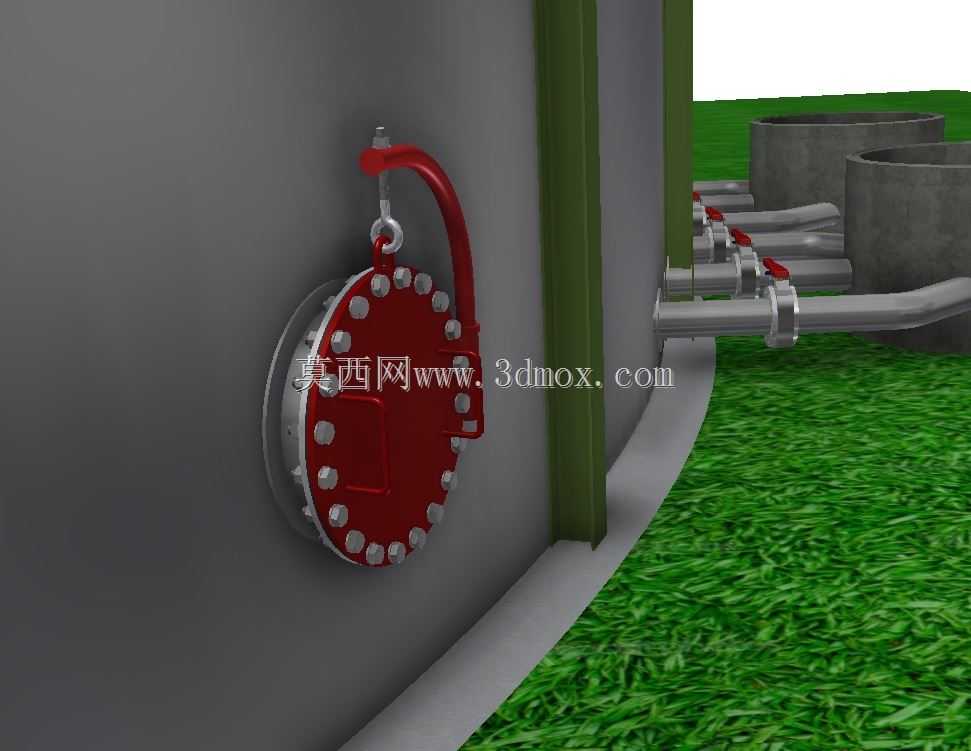

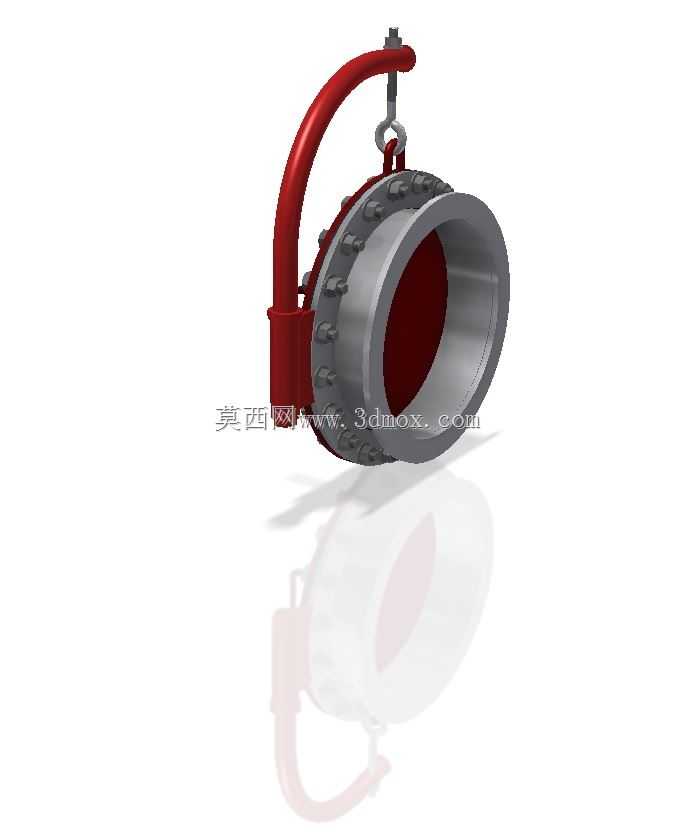

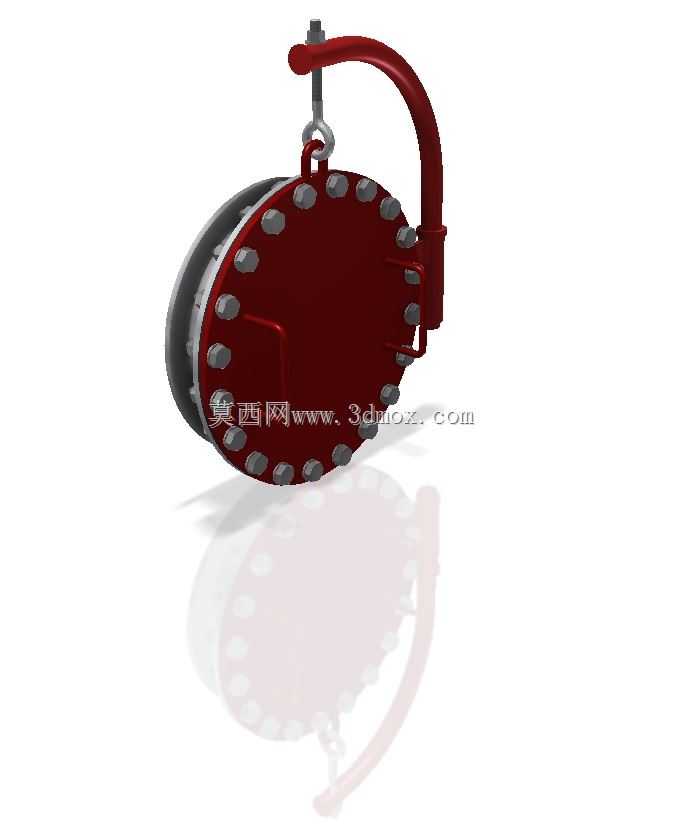

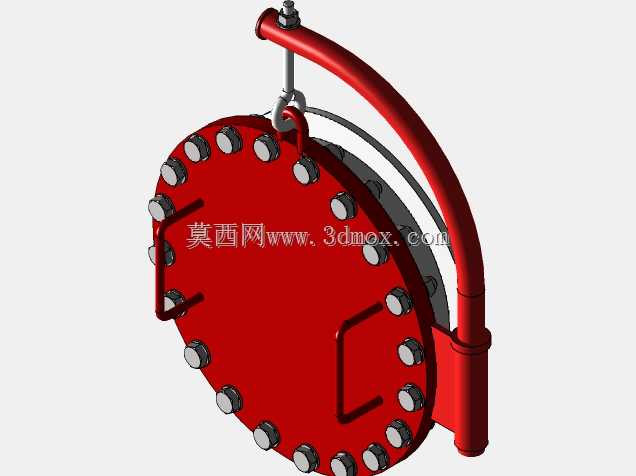

在常压及低压立式储罐、卧式压力容器的罐体设计中，人孔是保障运维人员进入设备内部开展检修、清理、内件更换作业的必备开孔结构，吊柱式人孔多用于大口径开孔场景，可降低人孔盖开启时的操作强度，避免厚重盖板拆装过程中磕碰密封面或发生坠落风险。这款20英寸规格的吊柱人孔，适配罐体上公称直径20英寸的圆形开孔，安装时需保证法兰端面与罐体壁面贴合严密，焊接环节需控制焊接变形量，避免法兰密封面平面度超差导致后续使用出现渗漏问题。人孔盖采用带回转吊臂的结构设计，吊柱上端设置吊环与盖板铰接，侧面配置弧形操作扶手，开启时无需完全拆卸所有紧固件，只需松开螺母后即可通过吊臂将盖板回转至开孔侧方，单人即可完成开启操作，相比传统平盖人孔大幅降低运维操作的人力消耗。密封结构采用带颈对焊法兰配合螺栓紧固的形式，法兰周向均匀布置紧固螺栓，螺栓预紧力需按照对应压力等级的规范要求对称施加，保证密封垫片受压均匀，适配多种工况下的密封需求，可根据输送介质特性选配橡胶垫、金属缠绕垫等不同密封元件。吊柱的安装位置需结合罐体周边操作空间确定，要保证盖板回转范围内无管道、钢结构等障碍物，预留足够的操作空间供人员进出，同时吊柱的承重能力需匹配人孔盖的总重量，避免长期使用出现吊臂变形、铰接点卡滞的问题。从结构细节来看，人孔盖外侧的红色涂装为工业防护漆层，可适应户外露天布置的储罐工况，抵御大气、水汽带来的锈蚀问题，铰接位置的销轴采用耐磨材质，表面做润滑处理，保证长期闲置后仍可顺畅转动，不会出现锈死无法开启的情况。这类人孔结构广泛应用于石油化工储运罐区、水处理罐体、食品发酵罐体等设备上，设计时需匹配罐体的设计压力、工作温度、介质腐蚀性等参数，调整法兰厚度、螺栓规格、密封面形式，在满足承压要求的前提下尽可能降低结构自重，减少罐体开孔处的局部应力集中，必要时需在开孔位置设置补强圈，弥补开孔造成的罐体强度削弱。
