抽屉式零件除尘除静电机柜结构设计

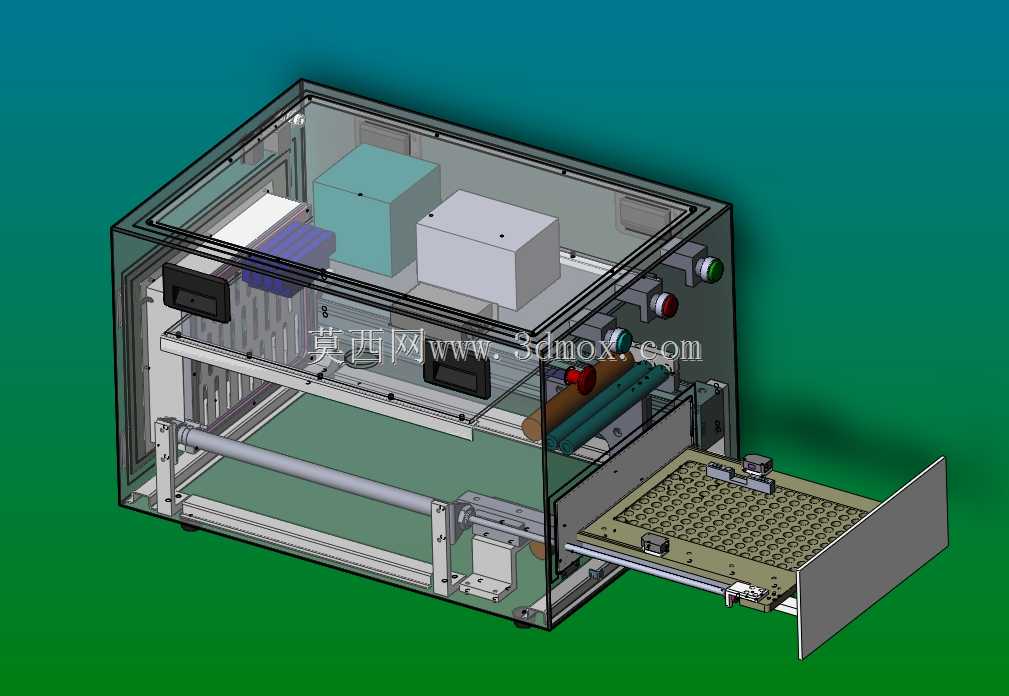

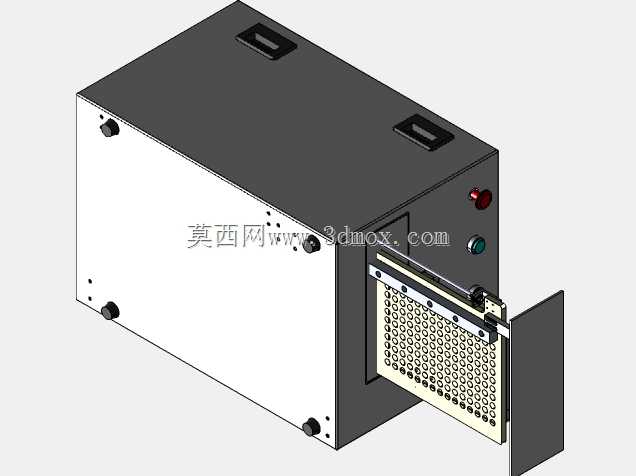

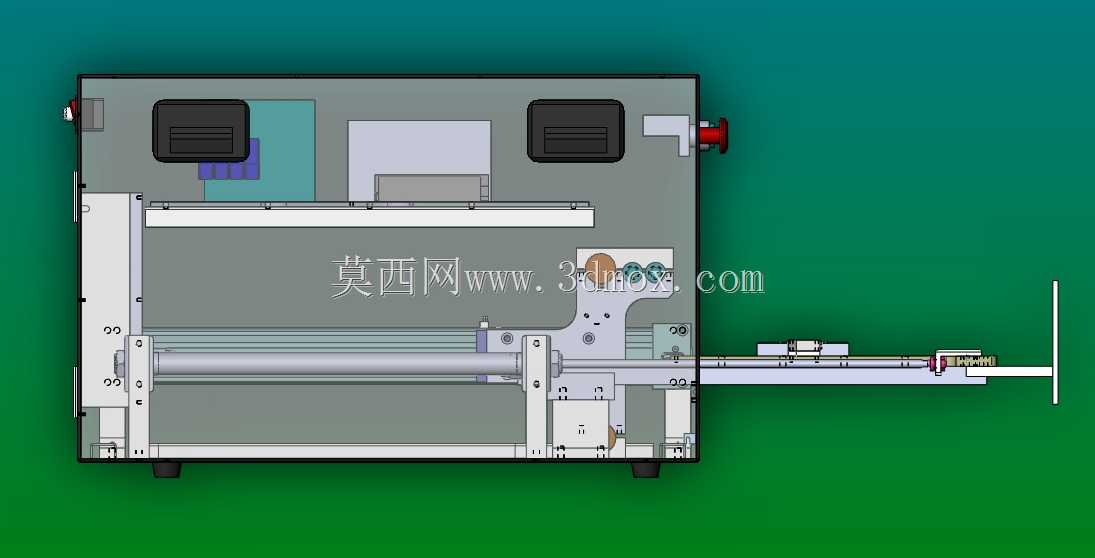

在精密电子组装、光学镜片加工、小型冲压件后处理这类对工件表面洁净度、静电指标有严格要求的生产环节里，工件表面附着的浮尘会直接导致后续涂覆、贴合工序出现不良，而加工过程中摩擦积累的静电荷，不仅会吸附空气中的微尘，还可能击穿敏感器件造成不可逆损坏，这类小型工件的表面清洁除静电需求，往往需要适配生产线节拍的紧凑型设备来完成，这款抽屉式结构的除尘除静电机正是针对这类场景设计。从结构布局来看，设备采用封闭透明亚克力围板作为柜体主体，既可以阻挡清洁过程中浮尘外溢到车间环境，也能让操作人员直观观察内部运行状态，柜体框架采用标准铝型材拼接，无需复杂焊接加工，组装调试时可根据内部元件安装需求灵活调整型材固定位置，降低加工改制成本。前部采用抽拉式载料平台设计，平台表面开设密集阵列通孔，一方面可以承托待处理工件，另一方面可配合底部的集尘风道让气流均匀穿过工件间隙，避免清洁死角；抽拉结构采用线性导轨作为导向支撑，抽拉行程经过限位设计，完全拉出时载料平台不会脱离导轨，推入到位后可触发位置检测元件启动清洁流程，无需额外设置复杂的锁紧机构，操作门槛极低，一线作业人员无需长时间培训即可上手。柜体内部上层空间集成了静电消除组件与除尘风腔，静电消除棒布置在风腔出风口位置，电离后的气流可直接吹送至工件表面，在中和表面静电荷的同时将浮尘吹落，浮尘随定向气流进入下部集尘区域，避免二次污染；柜体侧部预留了控制按钮与状态指示灯安装位，急停按钮布置在最易触碰的位置，符合设备安全设计规范，启动、复位按钮与运行、故障指示灯按操作逻辑排布，减少误操作概率。设计过程中充分考虑了安装边界，设备整体占地面积小，可直接放置在标准工作台面上使用，无需额外做地面固定，柜体后部预留了电源与压缩空气接口，接入车间现有动力源即可运行，无需单独配置复杂的配套设施；内部元件安装采用分层板式结构，电气元件与气路元件分区域布置，后期维护时可直接拆下对应层板更换元件，不用整体拆解柜体。针对不同尺寸的工件处理需求，载料平台可快速更换对应开孔规格的托板，无需调整主体结构即可适配多品类小批量工件的清洁除静电作业，适配柔性生产场景下的快速换型需求。
