动力电池性能检测立式试验设备结构

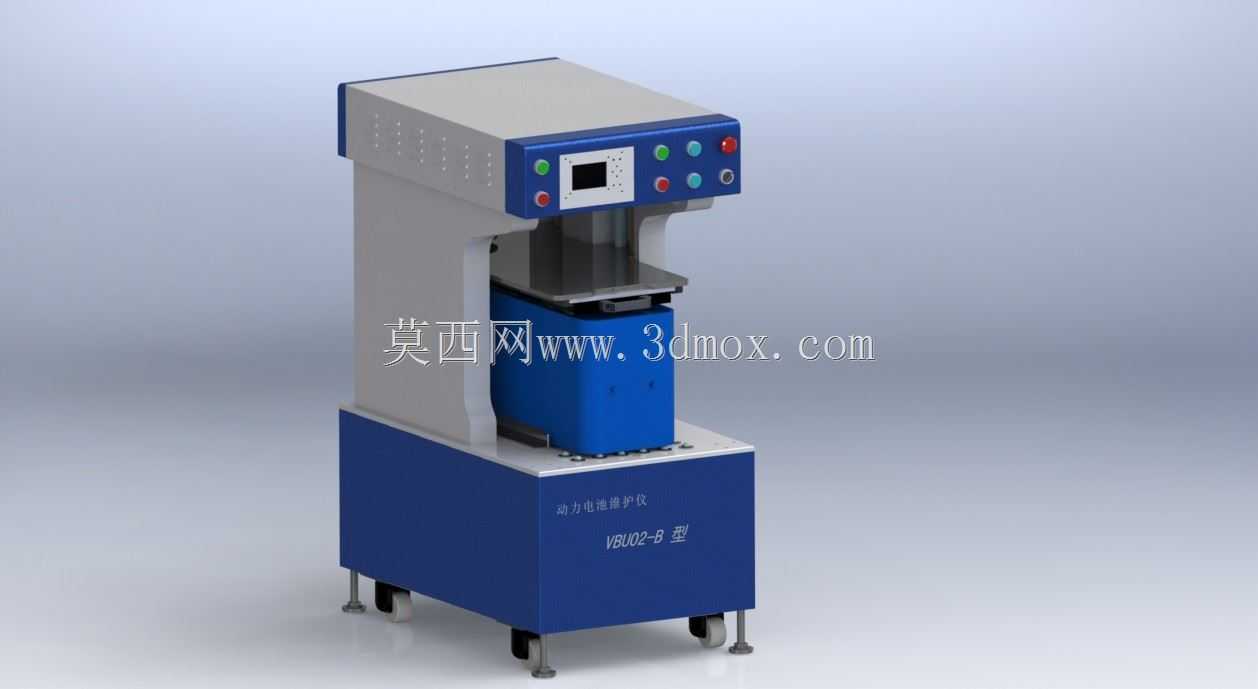

　　在动力电池量产线的制程环节，这类立式检测设备承担着电芯入PACK前的核心性能校验工作，区别于实验室用的台式小型检测装置，该设备针对产线批量检测的节拍需求做了结构适配，可适配方形动力电芯的常规检测工序，包括内阻测试、电压校验、极柱接触可靠性验证等环节。从结构布局来看，设备采用上下分层的立式架构，底部为配重基座，内置测试电路模块与接线端子排，基座底部配置可调脚轮与支撑脚杯，兼顾设备转线移动的便利性与就位后的水平调节需求，基座上方的蓝色箱体为电芯定位工位，设置有与电芯外形匹配的定位卡槽，可快速完成待检电芯的放置定位，避免测试过程中电芯移位导致的接触不良问题。中部为压合测试机构，采用垂直导向的压合结构，压头配置绝缘缓冲垫，

　　既保证极柱与测试探针的可靠接触，又避免压合力过大损伤电芯极柱表面，压合行程可根据不同规格电芯的高度做适配调整，适配范围内的电芯无需更换工装即可完成测试，减少产线换型的调试时间。上部为控制操作区，倾斜布置的操作面板符合人体工程学设计，操作人员站立作业时无需过度低头或抬手即可完成参数查看与操作按钮的触发，面板上集成了状态指示灯、启动停止按钮、急停按钮与显示屏，可实时显示测试过程中的电压、内阻等参数，异常状态下红色报警灯点亮同时设备自动切断测试回路，保障操作安全。设备的整体外形尺寸控制在产线工位的常规占地范围内，宽度适配标准线体边的工位预留空间，高度不会遮挡产线的物料流转通道，安装时仅需预留后方的接线维护空间与前方的操作空间即可，

　　无需额外做地基固定，通过底部脚杯调平后即可投入使用。从设计思路上，该设备优先考虑了产线使用的稳定性与维护便捷性，所有电路模块均布置在基座的封闭腔体内，避免车间内的粉尘、金属碎屑落入导致的电路短路问题，侧面板设置可拆卸的检修门，日常维护时无需拆解设备主体即可完成接线端子紧固、模块更换等操作；压合机构的导向柱采用自润滑衬套，长期往复运行无需频繁加注润滑油，减少设备的日常维护工作量。测试工位的定位卡槽采用快换式设计，当需要适配不同尺寸规格的电芯时，仅需更换对应尺寸的卡槽模块即可，无需调整整体压合机构的安装位置，换型时间可控制在十分钟以内，适配多规格电芯共线生产的检测需求。在实际应用场景中，这类设备通常布置在电芯分容工序之后、

　　PACK组装工序之前的检测工位，每台设备可对应一条产线的单批次电芯检测需求，测试节拍可匹配产线的上料速度，不会成为产线的产能瓶颈；设备的测试回路采用四线制接线方式，避免线阻对测试结果的干扰，保证检测数据的准确性，避免不良电芯流入下一道工序。设备的外壳采用冷轧钢板折弯焊接成型，表面做喷塑处理，耐磨且易清洁，可适应车间内的常规生产环境，操作面板的按钮采用工业级防水按钮，避免日常清洁时的液体渗入导致的按钮失效问题。压合机构的驱动采用气动驱动方式，压合速度与压力可通过气源处理件调节，针对不同极柱结构的电芯可调整合适的压合力，既保证接触可靠，又不会压伤电芯壳体。
