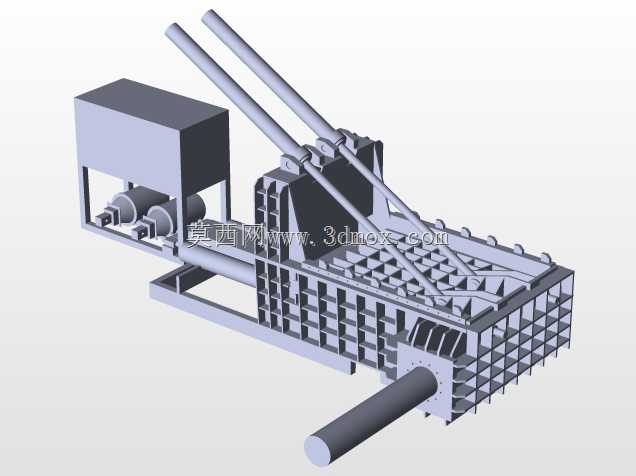

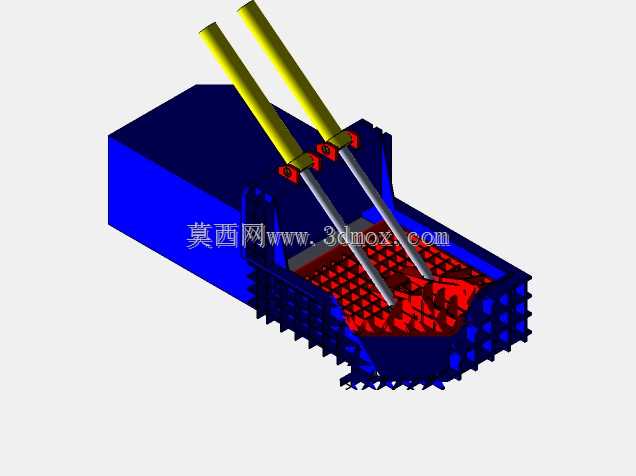

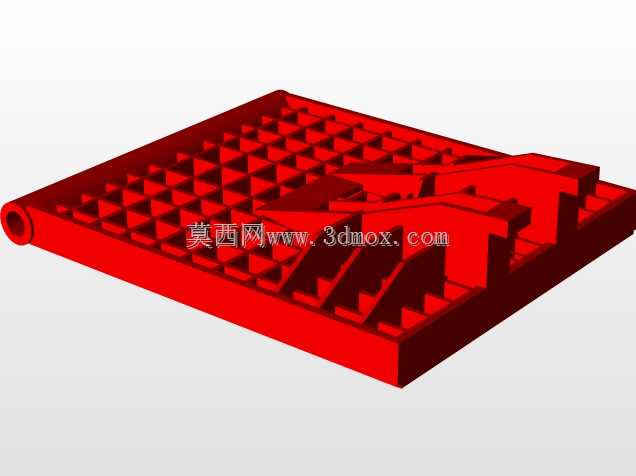

双活塞结构工业压力机三维设计

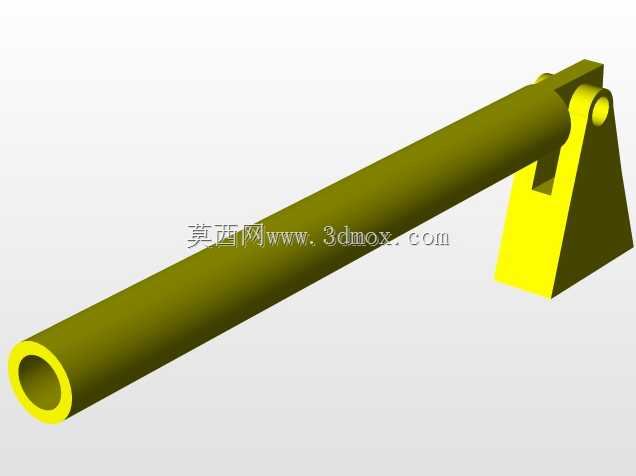

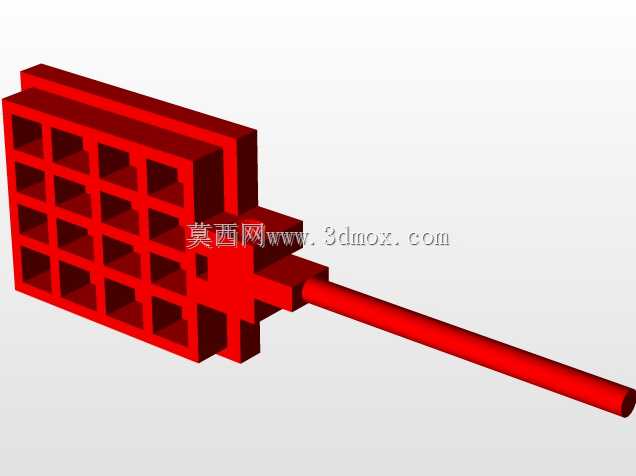

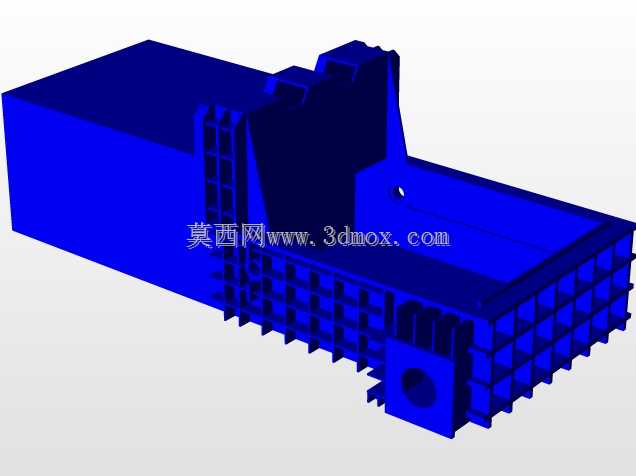

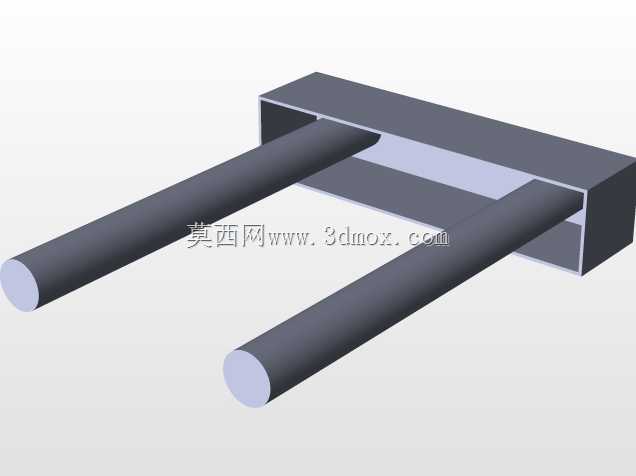

这款双活塞结构的压力设备，主要面向金属废料压块、松散物料致密成型的作业场景，在再生资源回收、金属加工边角料处理、冶金散料归集等工况中有着广泛应用，能够将切削产生的钢屑、铜屑、铝屑以及报废的轻薄金属构件压制成高密度块料，既减少物料堆放占用的仓储空间，也能降低后续回炉冶炼过程中的烧损率，提升物料转运与回收利用的效率。设备采用并列双活塞的驱动布局，相比单活塞同吨位压力机，压头作用在料腔内部的施压覆盖范围更均匀，不会出现单活塞施压时边角区域压合密度不足的问题，两个活塞同步下行施压时，能够对料腔内的散料形成全域均衡的压合力，压制完成的料块密度差可控制在5%以内，避免后续转运过程中出现料块散碎的情况。料腔采用箱式焊接结构，侧壁设置有阵列式加强筋结构，能够承受大吨位压制过程中产生的侧向胀力，料腔内部的耐磨衬板采用可拆换设计，长期使用出现磨损后可单独更换衬板，无需整体更换料仓主体，大幅降低设备的后期维护成本。双活塞的导向段采用加长导向套结构，活塞伸出过程中径向偏摆量可控制在0.2mm以内，避免长期偏载运行导致的密封件异常磨损、活塞杆拉伤等故障，有效延长液压执行元件的使用寿命。设备的安装边界尺寸适配常规车间的工位布局，料腔开口高度匹配人工上料、输送带自动上料两种作业模式，无需额外搭建过高的上料平台，设备基础仅需做常规混凝土地面硬化即可满足安装要求，不需要额外制作复杂的预埋基础。从设计逻辑上看，这款设备优先考虑了工况适配性，将施压行程、料腔容积与常规处理班次的产能做了匹配，单次压制循环的时长控制在合理区间，既不会因为行程过长导致作业效率偏低，也不会因为料腔容积过小增加单次填料的频次，双活塞的油路采用同步阀控制，能够保证两个活塞的下行速度保持一致，避免出现压头倾斜卡滞的问题。料腔的排料结构采用前翻式出料设计，压制完成的块料可直接由压头推出料腔，配合出料输送带可实现连续化作业，不需要人工掏取料块，降低作业人员的劳动强度。液压管路的排布沿设备主体的侧壁走线，所有管路接头都预留了足够的操作空间，日常检修时可快速完成密封件更换、滤芯清理等维护操作，电气控制元件集中安装在设备侧部的控制箱内，走线规整，能够适配车间多粉尘、多金属碎屑的作业环境，避免碎屑进入电气元件导致的接触不良故障。
